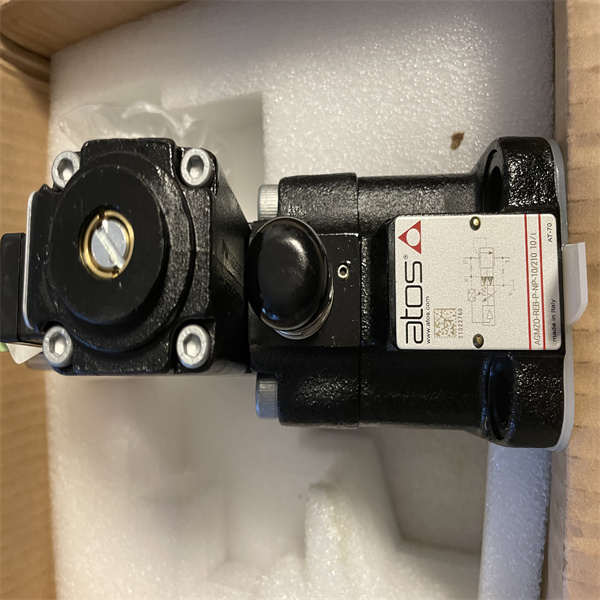

ATOS比例安全阀AGMZE-A-10特点描述
VX：壹柒叁贰壹零伍陆捌零贰
无传感器
AGMZE-A
用于开环压力控制先导比例减压阀
驱动器，为比例阀供电
用适当的电流使阀门调节与提供给驱动器的
参考信号对齐。
尺寸：10,20,32-ISO 6264
流量：200,400,600升/分钟
压力：350巴
阀体
比例螺线管
放气螺钉
模块 EX260-SEC3
模块EX260-SEC1
气缸CDQ2A50-100DCMZ
气缸CDQ2B50-100DZ个
气缸CDQ2WB40-25DMZ
气缸CDQ2B40-100DZ
电磁阀VNB411A-25A-5G
气缸CDM2RA40-90Z-C73CLS
电磁阀VQ4151-5H1
电磁阀SYJ712-5GD-01
气缸CP96SDB32-50C
电磁阀SV2A00-5FU
电磁阀Vnb211A-15A-5G
VNB311A-20A-5G
电磁阀VNB511A-32A-5G
气缸CDQ2B40-40DZ
气缸CDQ2B40-25DZ
气缸CDQ2B63-100DMZ
电磁阀SV2200-5FU
气缸CDQ2B50-20DZ
气缸CDQ2L40-200DCMZ
气缸CDQ2WB40-75DMZ
ATOS比例安全阀AGMZE-A-10特点描述
功能特点
1) ATOS比例安全阀AGMZE-A-10采用先导式电液比例减压结构，通过比例电磁铁直接控制先导压力，实现主阀口无级开度调节，无需外接位置反馈传感器。
2) 内置微处理器驱动的数字放大器，可接收0-10V、4-20mA或PWM信号，自动校准零位和增益，简化系统调试。
3) 阀芯与阀套经渗氮硬化处理，表面硬度≥HV900，抗磨损能力提升40%，在重载工况下寿命超过800万次。
4) 配合ISO 4406 18/16/13油液清洁度，内置10μm高强度滤网，有效防止颗粒物导致阀芯卡滞。
5) 动态响应时间≤20ms（阶跃10%-90%），压力滞环≤0.4%，重复精度≤0.3%，满足精密注塑、压铸等工艺要求。
6) 防护等级IP67，线圈绝缘等级F级，环境温度范围-25℃～+70℃，适应高温高湿车间。
7) 支持EX260系列模块化接线，可快速更换驱动板，兼容PROFINET、EtherCAT等实时总线通信。
8) 内置紧急手动旋钮，在电控失效时可机械锁定先导压力上限，防止系统超压。
适用范围
1) 注塑机液压系统：用于射胶、保压、合模等回路的压力开环控制，兼容多种品牌控制器（如巴顿菲尔、海天）。
2) 压铸机辅助回路：调节顶针、抽芯动作压力，抑制换向冲击峰值。
3) 橡胶硫化机：配合液压站实现多级压力曲线输出，提升制品一致性。
4) 船舶与海洋平台液压系统：耐受盐雾、湿度90%以上环境，可选配不锈钢铭牌。
5) 冶金设备：轧机压下、推钢机等重载液压回路，长期连续运行可靠。
6) 通用试验台：用于液压元件疲劳测试中的压力加载，可自定义压力斜坡。
与其他产品对比
| 对比项目 | ATOS AGMZE-A-10 | 传统机械先导减压阀 |
|---------|----------------|-------------------|
| 控制方式 | 比例电磁铁+数字放大器 | 手轮/弹簧机械设定 |
| 输入信号 | 模拟量/总线数字信号 | 无电控接口 |
| 压力调节精度 | ≤±0.5%FS | ≤±3%FS |
| 响应时间 | ≤20ms | 150-300ms（手动调节） |
| 故障自诊断 | 支持线圈开路、短路、过温报警 | 无 |
| 抗污染能力 | 内置10μm滤网，油液清洁度要求18/16/13 | 无滤网，易卡滞 |
| 维护周期 | 3000小时或12个月 | 500小时需清洗阀芯 |
核心优势
1) 阀体采用高强度球墨铸铁（EN-GJS-400-15），耐压等级达630bar，安全系数≥1.8。
2) 比例电磁铁额定功耗仅14W，配合低热升设计，可持续通电不烧毁。
3) 支持“即插即用”模块更换：无需拆解液压管路，拔出EX260模块即可替换放大板，平均停机时间≤10分钟。
4) 出厂前100%完成压力-流量特性曲线标定，并附带校准证书，确保批次一致性好。
5) 宽电压供电范围DC 10-36V，兼容24V和12V系统，无需额外稳压模块。
6) 全球联保3年，中国区提供24小时技术支持，备件48小时可达主要城市。
选型与使用注意事项
1) 系统油液清洁度必须达到ISO 4406 18/16/13或更高，推荐在回油管路安装10μm回油滤芯。
2) 先导回油管必须独立引至油箱，避免与主回油合流造成背压波动影响先导稳定性。
3) 信号线使用屏蔽双绞线（截面积≥0.5mm2），屏蔽层单端接地于柜体地排。
4) 手动紧急旋钮出厂默认锁定，使用前旋转并锁紧防松螺母；日常运行禁止触动。
5) 选型时根据系统实际工作压力与流量，参考产品特性曲线确保稳态工作点位于线性区（通常为额定压力的10%-90%）。
6) 长期停机超过2周，建议每周通电使阀芯动作5次，防止液压油粘稠导致阀芯卡滞。
7) 安装方向优选阀体水平、线圈朝上，以利于自然对流散热；垂直安装时需降额10%使用。
常见问题解答
1) ATOS AGMZE-A-10与普通先导溢流阀能否互换使用？
不能直接互换。AGMZE-A-10为减压阀，用于调节下游压力；普通先导溢流阀用于限定系统最高压力。误用会导致系统压力失控。
2) 该阀输出压力与实际设定值偏差较大如何排查？
首先检查供电电压是否在DC 10-36V内且纹波<5%，其次用信号发生器测试输入信号是否准确；若仍偏差，用压力表对比先导油路实测压力，判断是否先导滤网堵塞。
3) 是否需要定期标定？
建议每运行2000小时或不超过12个月进行一次标定，使用0.1级标准压力传感器和信号源，输出差值超过±0.8%FS时需重新校准零点和增益。
4) 能否用于防爆区域？
标准产品不防爆，可选配ATEX II 2G Ex mb IIC T4防爆线圈，同时需保证整阀外壳接地电阻≤4Ω。
5) 线圈发热正常范围是多少？
在额定电压和连续通电下，线圈表面温度≤85℃（环境25℃），超过100℃需检查散热或是否存在超额定电流。
6) 通径选择原则？
根据系统最大工作流量选择：低流量（<80L/min）选10通径，中流量（80-250L/min）选20通径，高流量（250-500L/min）选32通径；压力超过350bar时需选用高压型（如AGMZE-A-10/350）。
