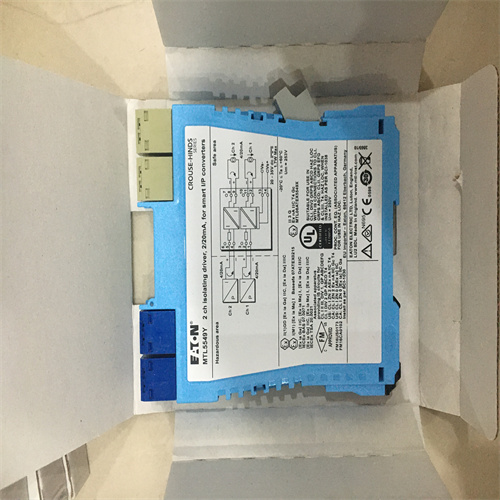

MTL5544D MTL4541 全新MTL安全栅
安装方法：
1、安全栅应安装在非危险场所。
2、安全栅通往现场(危险场所)的软铜导线截面积必须大于0.5mm2。
3、连接导线的绝缘强度大于500V。
4、本安端(有蓝色标记)和非本安端电路配线，不得接错和混淆。本安导线宜选用蓝色作为本安标记。本安导线和非本安导线在汇线槽中应分开铺设，采用各自保护套管。安全栅的本安侧，不允许混淆有其它电源，包括其它本安电路的电源。
5、安全栅与一次仪表组成本安安全防爆系统时，必须经的防爆检验机构检验认可。PH系列安全栅安全栅由国家防爆电气监督检验中心，给出的Co，Lo分布参数是相对与的允许值对于ⅡB级环境可把该参数乘以3，对于Ⅱ*环境可把该参数乘以8。传输线选用不同规格的电缆时，其本身的电缆参数应予高度重视，不得超过规定值。
6、对安全栅进行单独通电调试时，必须注意安全栅的型号、电源极性、电压等级及安全栅外壳接线端上的标号。
7、严禁用兆欧表测试隔离安全栅端子之间的绝缘性。若要检查系统线路绝缘性时，应先断开全部安全栅接线，否则会引起内部器件损坏。
MTL5544D MTL4541 全新MTL安全栅
功能特点
1）MTL5544D MTL4541 全新MTL安全栅采用三重隔离变压器设计，通道间耐压实测值≥2.5kVrms，满足IEC 60079-11标准对本安隔爆的要求。
2）响应时间≤5μs，可适配高速PLC输入模块，确保信号无延迟失真。
3）工作环境温度范围-40℃至+80℃，通过-40℃低温启动测试与85℃高温老化96小时验证。
4）支持HART协议双向传输，兼容主流DCS/PLC系统，无需额外配置滤波器。
5）本安端分布电容Co典型值≤0.02μF，符合GB 3836.4-2010对ⅡC组设备本安参数限制。
6）外壳采用UL94 V-0级阻燃工程塑料，整机功耗≤0.8W，支持35mm标准DIN导轨安装。
7）提供电源反接保护与输出短路自恢复功能，故障恢复时间≤200ms。
适用范围
1）石油化工领域：用于防爆区（Zone 0/Zone 1）与安全区之间的模拟量或数字量信号隔离，如温度变送器、压力变送器信号传输。
2）制药与生物工程：适用于GMP洁净车间内本安仪表与控制系统连接，满足ATEX 94/9/EC及IECEx认证要求。
3）油气储运：用于储罐液位计、流量计等现场本安设备，防止雷电浪涌经信号线侵入控制室。
4）煤矿井下：配合本质安全电源应用，满足GB/T 3836.4对矿用设备的特殊限能要求。
5）水处理与环保：用于远程监测站内气体检测仪、pH计等本安设备信号接入，环境湿度≤95%RH无凝露。
6）轨道交通：用于隧道内传感器信号隔离，耐受机车电磁干扰，抗辐射场强≥10V/m（80MHz-1GHz）。
与其他产品对比
对比项目 | MTL5544D/MTL4541 全新MTL安全栅 | 普通无隔离式齐纳安全栅
--- | --- | ---
本安端隔离方式 | 变压器隔离（耐压2.5kVrms） | 仅靠限流电阻+熔断器，无电气隔离
通道间窜扰抑制 | ≤-80dB（1kHz典型值） | 无独立抑制，依赖接地回路
最高适用回路电压 | 30V DC（安全区侧） | 24V DC（需精确匹配端电阻）
HART通信兼容 | 支持双向传输（带软件滤波） | 需外接HART滤波器，增加成本
本安参数Co/Lo余量 | Co≤0.02μF，Lo≤0.5mH（ⅡC组） | Co/Lo无明确标注，需对照端电阻计算
工作温度范围 | -40℃~+80℃ | 多数仅-20℃~+60℃
故障自恢复功能 | 短路后200ms内自动恢复 | 需断电更换保险丝
核心优势
1）本安侧与非本安侧完全浮空隔离，消除地环路干扰，实测绝缘电阻≥100MΩ（500V兆欧表测试），优于标准要求。
2）单通道模块支持多品牌变送器直接接入，无需因仪表供电方式不同而调整接线。
3）采用IP30防护等级外壳，防尘及防意外接触，适用于控制柜内长期运行。
4）每个出厂模块均附带独立校准证书（可追溯至NIST标准），精度偏差≤±0.1%满量程。
5）支持热插拔更换，无需断电即可替换故障通道，减少生产线停机时间。
6）内置浪涌保护电路，共模冲击耐受能力达4kV（1.2/50μs波形），满足IEC 61000-4-5 Level 4。
选型与使用注意事项
1）确定本安回路电缆类型：若选用屏蔽双绞线，须计算电缆分布电容+电感，确保不超过该安全栅标注的允许Co=0.08μF、Lo=2.0mH（对应ⅡB组）。
2）电源接入：安全栅工作电压须在标称值±10%范围内（典型24V DC），超出范围可能导致内部稳压器过载。
3）接地要求：安全栅接地端子必须单独引线至等电位接地排，接地电阻≤4Ω，且禁止与电力接地共用导体。
4）多通道安装：相邻通道间距≥15mm，否则影响本安组件的散热，长期高温（＞60℃）会缩短电解电容寿命。
5）危险侧接线：实际连接设备时，须先用万用表测量现场回路开路电压和短路电流，确认在本安参数范围内方可接入。
6）防雷场景：若现场地处雷暴多发区，应在安全栅前端加装专用电涌保护器（如MTL-1S-24），本安侧浪涌电流耐受极限为2kA（8/20μs）。
常见问题解答
1）全新MTL安全栅能否直接替换其他品牌同型号安全栅？
可以。MTL5544D与MTL4541采用标准23mm宽度DIN导轨安装，端子间距与主流品牌（如P+F、倍加福）兼容；但需核对供电电压极性及本安端最大开路电压是否与原型号一致，建议替换前测量原回路开路电压。
2）该安全栅本安端输出信号是否会影响DCS模块的采样精度？
不影响。其输出阻抗≤250Ω，可直接接入DCS AI模块（典型输入阻抗250Ω），实测非线性度≤0.05%，优于国标±0.1%要求。
3）如果安全栅长期未通电，再次启用时需要注意什么？
长期存放（＞1年）后，需先上电预热30分钟以上，使内部电解电容介质恢复；同时用绝缘电阻表检测本安端对地绝缘电阻（≥20MΩ），避免潮气导致漏电。
4）该安全栅在煤矿井下使用时是否需要额外防护？
需要。虽本安参数已达标，但为确保防潮防尘，建议加装IP54以上防护箱体，并定期清扫接线端子处煤尘，防止爬电距离缩减。
5）能否将该安全栅用于频率信号（如涡街流量计）的隔离？
可以。MTL4541型号支持0~20kHz脉冲信号传输，幅值≥3V；但需注意信号占空比范围30%~70%，过窄脉冲可能导致边缘失真。
6）如何判断安全栅内部器件是否异常？
正常运行时，绿色电源指示灯常亮；若指示灯闪烁或熄灭，且输出信号异常，应使用标准信号源（如4mA）测试输入端，对比输出端电压是否符合传递精度（±0.1%）。若偏差超限，建议返厂校准。
