产品详情当前位置：首页>产品中心

RHM0120MH10AS1G1100有货MTS位移传感器

更新时间：2024-11-22 浏览数：37

所属行业：仪器仪表> 传感器、敏感元器件(仪器仪表)> 位移传感器

发货地址：

产品规格：--

产品数量：10

包装说明：--

单价：面议

在线留言

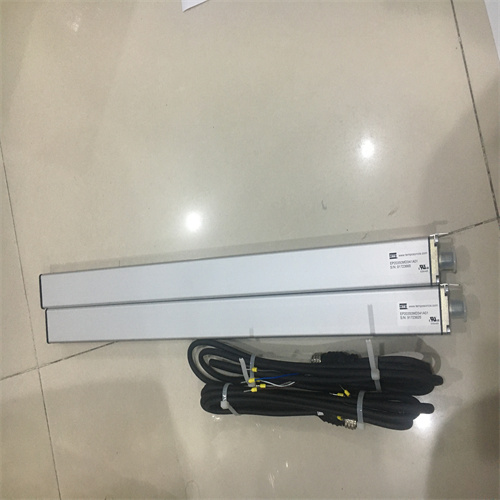

　　RHM0120MH10AS1G1100有货MTS位移传感器

RHM0120MH10AS1G1100有货MTS位移传感器

　　耐高压外管设计，带抗压不锈钢法兰连接的外管和感应杆，适合于液压油缸使用，也适合其它安装空间有限制的外置应用场合。

　　通过环形或U形磁铁不接触地测量位移。

　　· 坚固可靠工业用位移传感器

　　· 线性测量，值输出

　　· LED指示灯诊断功能

　　· 非接触测量，没有磨损

　　· 非线性度达0.01%

　　· 重复精度达0.001%

　　· 模拟输出，位置速度

　　· 双重磁铁位置测量

　　RH5系列，RP5系列常规参数

　　输出（分辨率）

　　工作条件

　　温度-40 ... + 85°C（-40 ... + 185°F）

　　冲击试验150克（单冲击），IEC标准60068-2-27

　　振动试验30 g / 10 ... 2000 Hz

　　IEC标准60068-2-6（共振点除外）

　　设计

　　测量长度RH5：25 ... 7620 mm

　　RP5：25 ... 6350毫米

　　测量精度

　　线性

　　<0.01％F.S。（小≤±50μm）

　　电气连接

　　工作电压12 ... 30 VDC±20％（9.6 ... 36 VDC）

　　RHM0050MD701S1G1100

　　RPM0400MD511C202211

　　RPM0150MD511C202211

　　RHM0280MP151S1G1100

　　RHM0220MP101S1G1100

　　RHM1300MP101S1G6100

　　RHM0885MP101S1G6100

　　RHM0120MH10AS1G1100

　　RHM0450MD701S2B1100

　　RHM0120MH10AS1G1100有货MTS位移传感器

功能特点

RHM0120MH10AS1G1100有货MTS位移传感器采用耐高压不锈钢外管与感应杆设计，配备抗压法兰连接，可直接用于液压油缸内部位移监测。

非接触磁致伸缩原理，通过环形或U形磁铁感应位置，无机械磨损，理论寿命超过1亿次循环。

内置LED状态指示灯，实时显示传感器工作状态（正常/故障/超量程），便于现场快速诊断。

非线性度≤0.01%FS（满量程），重复精度≤0.001%FS，满足精密位置闭环控制需求。

支持模拟量输出（电压/电流）同时输出位置与速度信号，兼容PLC、运动控制器等标准接口。

支持双磁铁位置测量，可在一个感应杆上独立检测两个移动目标（如活塞与夹具），减少传感器数量。

工作温度范围-40℃至+85℃，通过150g单次冲击及30g/10-2000Hz振动试验，适合恶劣工业环境。

测量长度覆盖25mm至7620mm（RH5系列），用户可选配多种电气连接器与出线方式。

适用范围

RHM0120MH10AS1G1100有货MTS位移传感器主要用于液压油缸内置位移检测，如注塑机、压机、工程机械油缸行程控制。

适用于安装空间受限的外置应用场景，如自动化产线滑块位置、升降平台高度监测。

冶金行业轧机辊缝控制、厚板剪切定位等高温、高振动环境。

风电叶片变桨距系统、太阳能光伏跟踪支架的线性位移反馈。

军工装备中火炮炮管俯仰角度、导弹发射架定位等对精度与可靠性要求苛刻的场合。

科研院所材料试验机的精密位移测量，替代传统光栅尺或电位计。

与其他产品对比

| 对比项目 | RHM0120MH10AS1G1100 (磁致伸缩) | 传统电位计式位移传感器 | LVDT差动变压器 |
|---------|-------------------------------|----------------------|----------------|
| 测量原理 | 磁致伸缩波导时间差 | 电阻滑动接触 | 电磁感应耦合 |
| 耐压能力 | 最高可达350 bar（带耐压外管） | 无耐压设计 | 无耐压设计 |
| 非接触性 | 完全非接触（磁铁感应） | 接触式，存在磨损 | 非接触（但线圈需隔离） |
| 寿命 | >1亿次（无磨损） | 10万-100万次（滑片磨损） | >1亿次（但密封件老化） |
| 精度 | 0.01%FS | 0.1%-0.5%FS | 0.05%-0.25%FS |
| 温度范围 | -40~+85℃ | -20~+70℃ | -40~+85℃ |
| 输出信号 | 模拟（电压/电流）+ 双磁铁可选 | 电阻分压 | 模拟（交流/直流） |

核心优势

RHM0120MH10AS1G1100有货MTS位移传感器集成耐高压不锈钢外管，无需额外保护套，可直接浸入液压油中工作，降低安装复杂度。

双磁铁测量能力可同时监控两个独立运动部件，减少传感器布置数量与接线成本。

LED诊断结合输出信号自检功能，无需万用表即可快速判定传感器状态，缩短维护停机时间。

极低温度漂移（<0.002%FS/℃），在全温区内保持稳定测量，优于同类产品。

支持长达7.6米测量长度，超长行程可选，满足大型设备如龙门机床、隧道掘进机的位移监测。

抗电磁干扰能力强，通过IEC 61000-4系列标准，适用于变频器、电焊机等高干扰环境。

选型与使用注意事项

选型时需根据油缸工作压力选择对应耐压等级外管（标准350 bar，可定制更高），确认法兰接口尺寸与油缸匹配。

磁铁安装间隙应控制在1.5-3mm之间，过大会导致信号衰减，过小可能发生机械干涉。

供电电压需在12-30VDC范围内，推荐使用24VDC稳压电源，避免电压波动影响输出线性度。

输出信号类型（电流4-20mA或电压0-10V）需与控制器输入匹配，注意负载电阻要求（电流型≤500Ω）。

运动速度建议≤10m/s，若速度过高需与厂家确认波导响应时间（标准1ms，高速可选0.5ms）。

电气连接器需做好防水密封（IP67以上），避免油液或水汽侵入导致短路。

安装时确保感应杆与磁铁运动方向平行，角度偏差≤0.5°，否则会增加非线性误差。

常见问题解答

该传感器能否用于腐蚀性介质环境？
外壳与感应杆采用316L不锈钢材质，可耐大多数油基、水基介质；若用于强酸强碱环境，需选配特氟龙涂层外管。

双磁铁测量时两个磁铁的最小距离是多少？
最小磁铁间距为20mm，间距过近会导致相互干扰，影响位置判断精度。

传感器突然无输出信号怎么办？
首先检查LED指示灯：红灯常亮表示电源异常或内部故障；黄灯闪烁表示磁铁未检测到。按LED故障代码表排查接线与磁铁安装。

模拟输出信号波动较大如何解决？
检查供电电源纹波（应在±0.1%以内），并在输出端并联0.1μF电容滤波；同时确认机械振动频率是否与传感器固有频率谐振。

如何确认传感器量程与输出对应关系？
产品标签上标注有“MH10”代表10英寸（254mm）量程，输出0-10V对应0-100%行程；用户可依此标定PLC量程参数。

耐压外管能否现场切割缩短？
不能。外管长度与内部波导严格匹配，现场切割会破坏密封与波导特性，必须向厂家定制所需长度。
