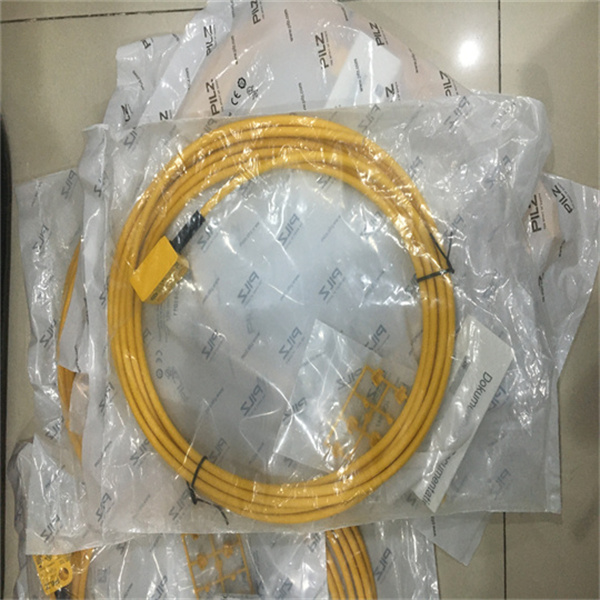

PSEN 1.1-20 / 1 actuator皮尔兹514120PILZ磁性安全开关执行器
WX：壹捌九壹捌伍柒肆叁壹二
PSEN 1.1-20 / 1 actuator
产品物料号: 514120
磁性安全开关执行器，方形设计， IP67 ，操作距离取决于执行器 8/12 mm ，高度设计 13 mm ， PU = 1 执行器。
技术数据
环境数据
ATEX 类别II 3GD EEx NC IIC T6
以摄氏度一表示的环境温度-25 - 70 °C
在高允许工作高度下的高环境温度
在工作高度为2000 m时的高环境温度+70 °C
海平面以上大安装高度不受额定功率的限制4000 m
振动测试所依据的标准EN 60947-5-2
冲击应力测试所依据的标准1规定的加速度30 g
间隙与爬电距离污染程度规范3
保护类型，机壳
机械数据
外壳上面部分材质PBT
高度尺寸36 mm
宽度尺寸26 mm
深度尺寸13 mm
净重12 g
总重18 g
常见型号
60100185
608010110
608162311
608262311
609262311
614357E223110
614357EH0115HJ01
614357EH2313H
614357G001106
614357G001120
614357G101106
614357G706106
614357GH0115H
614359G123106
8030A071 110VAC
8030G013VM 120v/60
8030G017VM 120/60
8040G022 110/50
8040H007 110/50
8040H008 110V/50
PSEN 1.1-20 / 1 actuator皮尔兹514120PILZ磁性安全开关执行器
功能特点
1. PSEN 1.1-20 / 1 actuator皮尔兹514120PILZ磁性安全开关执行器采用磁性编码技术，实现非接触式动作，从物理结构上消除机械磨损，理论开关寿命超过1000万次。
2. 内置双通道冗余输出，每个通道独立监控，单一故障不会导致安全功能丧失，满足ISO 13849-1 PL e等级要求。
3. 支持串联诊断功能，通过专用总线接口可实时回传每个开关的闭合状态与故障代码，便于远程排查。
4. 壳体采用高强度PBT材质，抗冲击性能优于普通ABS，在-25°C至70°C宽温域内保持尺寸稳定。
5. 对安装方向不敏感，执行器与传感器间允许±5°角度偏差，降低现场安装精度要求。
6. 防护等级达到IP67，可耐受冲洗环境中的高压水枪喷射，符合食品饮料行业卫生标准。
适用行业场景
1. PSEN 1.1-20 / 1 actuator皮尔兹514120PILZ磁性安全开关执行器主要用于需要频繁开闭的安全门、防护罩、检修盖的联锁监控。
2. 汽车焊装线：焊接机器人围栏门，每日开闭次数可达200次以上，非接触特性避免触点氧化。
3. 包装机械：高速包装机防护罩门锁，要求快速响应且耐震动，本开关响应时间小于5ms。
4. 机床行业：数控车床、加工中心的门禁系统，油脂切削液环境需IP67与耐油性。
5. 物流仓储：AGV充电站、自动卸货区的安全门，需配合Pilz安全继电器实现Cat.4控制。
6. 制药与洁净室：表面光滑无死角，符合GMP设备清洁规范，可耐受H2O2蒸汽熏蒸。
与其他产品对比
| 对比项目 | PSEN 1.1-20/1 actuator | 机械式安全限位开关 | 普通磁性接近开关（非安全型） |
|----------|------------------------|---------------------|-----------------------------|
| 安全等级 | EN ISO 13849-1 PL e，冗余双通道 | 单通道，最高PL d | 未认证，不可用于安全回路 |
| 工作距离 | 8/12 mm（触发/释放） | 接触式，直接按压 | 4-8 mm，无滞后区分 |
| 抗干扰能力 | 编码磁极，防误触发 | 物理碰撞，不受磁场干扰 | 易受强磁场干扰导致误动作 |
| 机械寿命 | >1000万次 | 约100万次后触点磨损 | 非接触，但无安全监控 |
| 安装维护 | 无需对准刻度，允许偏差 | 需精确对位，更换频繁 | 需定期清洁磁面 |
| 适用标准 | 通过TüV、UL、ATEX认证 | 仅CE基础认证 | 一般工业级认证 |
核心优势
1. 紧凑轻薄：深度仅13 mm，可安装于狭窄门框或铰链侧，节省空间约40%相比同系列老款。
2. 环境耐受：通过50g/6ms冲击测试与10-55Hz扫频振动测试，在AGV连续颠簸路径下持续稳定工作。
3. 快速接线：采用M8三线制接口（棕/蓝/黑），支持即插即用，单人5分钟完成安装。
4. 兼容性广：直接适配Pilz PNOZ系列安全继电器及safe bus系统，无需中间转换模块。
5. 防篡改设计：执行器内嵌不可复制磁码，即使拆卸也无法用普通磁铁替代，防止旁路。
6. 跨地域认证：同时持有CE、UKCA、cULus、EAC、ATEX II 3GD，出口北美及俄罗斯无需二次送检。
选型与使用注意事项
1. 安装间距：传感器与执行器正面距离应控制在8 mm以内，侧向偏移不超过3 mm，否则释放距离可能缩短至4 mm以下。
2. 避免强磁场源：安装位置应远离变频器、大电流电缆、电磁铁，间距至少50 mm，否则可能引起误触发。
3. 串联数量：单回路最多可串联30只本执行器配套传感器，超过时需加装中继放大器以保证压降。
4. 电缆长度：若传感器到安全继电器距离超过100 m，应使用2.5 mm2截面积屏蔽电缆，防止信号衰减。
5. 执行器固定：建议使用两颗M4不锈钢螺钉对角固定，拧紧扭矩0.8 N·m，防止振动导致位移。
6. 冗余接线：双通道必须分别接入安全继电器两路输入，不可并联，否则安全等级降为PL c。
常见问题解答
1. PSEN 1.1-20/1 actuator如何判断执行器是否靠近到位？
答：观察传感器本体上的LED指示灯：绿色常亮表示执行器在安全距离内且双通道导通；橙色闪烁表示执行器过远或未对准；红色代表内部故障，需更换。
2. 执行器丢失或损坏，能否用普通磁铁代替？
答：不能。普通磁铁无法触发编码逻辑，传感器会保持断开状态，且违反安全规范。必须使用原装执行器，物料号514120。
3. 串联多组开关后，最大响应时间是否会变长？
答：每增加一只传感器，信号传播延迟增加约0.1 ms，串联30只时总延迟约3 ms，仍在安全回路要求（通常≤20 ms）以内，无需额外处理。
4. 本开关能否直接连接PLC数字量输入？
答：不建议直接连接标准PLC，因为其输出为两路PNP常开，且内部未经过安全冗余处理。必须通过Pilz安全继电器（如PNOZ s4）或安全PLC（如PSS 4000）进行评估。
5. 执行器表面沾有铁屑会影响工作吗？
答：少量非磁性灰尘不影响；若累积铁屑厚度超过0.5 mm，可能缩短有效工作距离约2 mm，建议定期用无绒布擦拭。
6. 已知ATEX认证，能否用于粉尘22区？
答：可以。ATEX II 3GD允许用于气体2区、粉尘22区，但需确保外壳接地符合EN 60079-14，且温度组别T6对应表面温度≤85°C。
