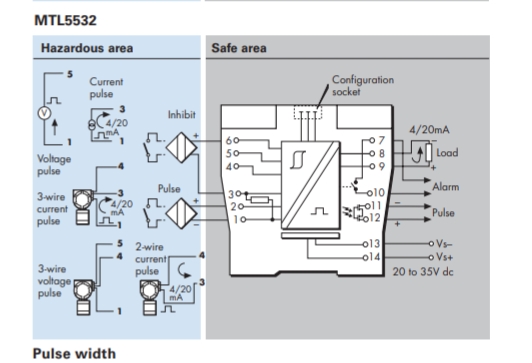

MTL5532安全栅线路图
脉冲和4/20mA电流输出
MTLx532将脉冲与开关、接近检测器、电流隔离
位于危险区域的脉冲发射器或电压脉冲发射器
区域。它非常适合涉及高脉冲率和快速
通过将脉冲重复到安全区域来缩短响应时间。模拟
还提供与频率成比例的输出，以及继电器
其可以被配置为充当警报。配置为
用个人电脑进行。
规范
另见通用规范
频道数量
一、完全漂浮
传感器类型
开关或接近探测器（NAMUR/BS EN 60947–5–6:2001）
2线或3线电压或脉冲变送器
开关位置
0区、IIC、T6危险区
1区，A组，危险场所
接近探测器或发射器的位置
0区，IIC，T4-T6，如果经过适当认证
第1部分，A组，危险场所
输入
开关输入：
开关闭合时输出ON
接近探测器输入：
励磁：标称1k?时为7.0至9.0V dc
如果输入>2.1mA*（<2k?），则输出ON
如果输入<1.2mA*（>10k?），则输出关闭
开关滞后：标称0.2mA（650?）
*NAMUR和BS EN 60947–5–6:2001标准
电流脉冲输入：
变送器电源：16.5V直流，20mA
短路电流：24mA
输出：Iin>9.0mA=ON，Iin<7.0mA=OFF
开关滞后：0.5mA
电压脉冲输入
输入阻抗：>10k?
开关点电压（Vsp）：标称3、6或12V
（用户可通过模块侧面的开关进行选择）
输出：Vin>Vsp=ON，Vin<Vsp=OFF
开关滞后：典型值为100mV+（0.1 x Vsp）
安全区脉冲输出
大延迟：10μs
大关断电压：35V
大关断漏电流：10μA
大导通电阻：25?
大通态电流：50mA
电源故障时输出关闭
注：LFD信号是齐纳二极管，可防止电感负载
安全区电流输出
输入捕获延迟：2个信号周期（最小5ms）
信号范围：4至20mA
低于/超过范围：0至22mA
负载电阻：0至450?@20mA
输出电阻：>1M?
纹波：峰间小于50μA
精度：在20°C时优于20μA
温度漂移：<1μA/°C
上升时间（10%-90%，阶跃变化后）：60毫秒
报警输出
MTL5532安全栅线路图
