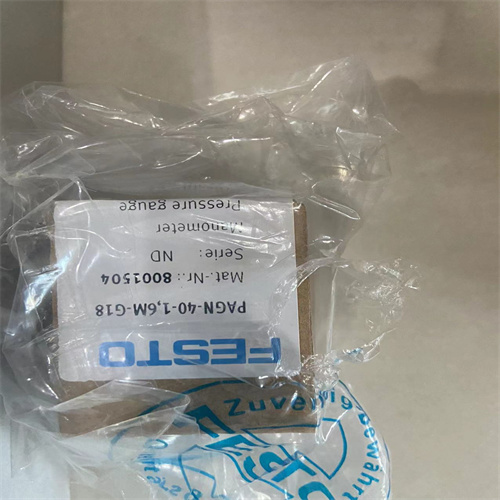

费斯托面板式压力表PAGN-40-1.6M-G18-CPA
在气动控制系统中，压力表被用作 测量及显示压力数值
压力表符合 EN 837-1标准
FESTO压力表符合 DIN EN 837-1 标准，用于面板或管式安装，显示范围高达 16 bar 或 230 psi。
基于 EN 837-1 的设计型式，可选红绿区域
通过 R、G 或公制螺纹进行气动连接，快插接头
显示单位 bar、psi、MPa
- 直接安装 MA-…-EN
- 面板式安装 FMA-…-EN ，带有 夹头
- 面板式安装FMA-…-EN ，带有 三角环
- 压力表 MA-QS-… 适用 QS 快 插式接头
- 压力表MA用于 D 系列三连件
- 压力表MA 用于 M系列三连件
计量单位
- bar
- psi
- Mega Pascal
- 红绿色显示用以实现压力监控，并 配有可调节的指示器窗口
刻度面: 单一刻度颜色为绿色，观察 玻璃可移动，可调式指示器窗口采用 透明识别元件，并印有红色分段。
在持续使用时，压力表所承受负载不 应超过满量程的3/4。
FESTO 电磁阀 564212 VUVG-L10-T32C-AT-Q6H-U-1L1L
FESTO 电磁阀 JMFH-5/2-D-2-C
FESTO 电磁阀 159711 MN1H-5/2-D-3-FR-C
FESTO 电磁阀 11689 H-1/4-B
FESTO 电磁阀 MFH-5-1/8 24VDC
FESTO 电磁阀 JMFH-5-1/4-S-B含线圈AC220V
FESTO 电磁阀 VUVG-L14-P53C-T-G18-1P3 566501
FESTO 电磁阀 CPV14-M1H-5LS-1/8 161360
FESTO 电磁阀 163145 CPE18-M1H-3GLS-1/4
FESTO 电磁阀 MFH-3-1/8-EX 535897
FESTO 电磁阀 VUVG-L10-T32C-AT-Q6H-U-1L1L
费斯托面板式压力表PAGN-40-1.6M-G18-CPA
适用行业场景
1. 自动化生产线气动回路末端压力监测，如包装机械、装配机器人夹爪。
2. 半导体设备洁净室气源管路，因表壳无涂覆脱落风险。
3. 食品饮料行业灌装、封口设备，需满足FDA间接接触材料要求（不锈钢部件）。
4. 汽车涂装车间供气系统，耐受含有机溶剂的气体环境。
5. 医疗设备呼吸机、麻醉机低压气体回路，需快速响应显示。
6. 实验室气动试验台，用于精密压力调节阀的现场校验参考。
7. 移动式气动工具（如拧紧枪）的储气罐压力指示，耐受运输振动。
与其他产品对比
| 对比项目 | 费斯托PAGN-40-1.6M-G18-CPA | 某品牌A（40mm表盘，2.5级） | 某品牌B（40mm表盘，1.6级） |
|----------|------------------------------|----------------------------|----------------------------|
| 核心材质 | 不锈钢波登管+铜接头 | 铜合金波登管+黄铜接头 | 不锈钢波登管+不锈钢接头 |
| 指针可调节限位 | 有 | 无 | 有 |
| 红绿区域定制 | 支持（工厂预设） | 仅支持绿色 | 支持用户自贴标签 |
| 防护等级 | IP54 | IP40 | IP52 |
| 安装扭矩标准 | 5-7 N·m | 4-6 N·m | 6-8 N·m |
| 均价（万元） | 0.028 | 0.022 | 0.045 |
| 适用介质兼容性 | 压缩空气、惰性气体、油雾 | 压缩空气、水（需确认） | 压缩空气、氮气 |
核心优势
1. 表盘红绿区域采用丝印工艺而非贴纸，耐油雾不脱落，长期使用后颜色保持率≥95%（5000小时加速老化测试）。
2. 波登管端部焊接工艺通过100%检漏，泄漏率≤1×10?? Pa·m3/s，优于行业平均1×10??。
3. 机芯采用铍铜游丝，回差小于满量程的1%，重复性误差0.3%以内。
4. 出厂附带校准证书，符合ISO 10012计量要求，可直接用于质量管理体系审核。
5. 配合FESTO面板安装件（如FMA-…-EN），无需额外密封胶即可实现IP54安装。
6. 支持定制双量程刻度（bar/psi），一表兼容国际与英制单位。
选型与使用注意事项
1. 确认介质类型：仅适用于非腐蚀性气体；若含酸性气体（如SO?），需选用不锈钢接头版本。
2. 安装位置：表盘应垂直安装，倾斜角超过15°会增加示值误差约0.4%/10°。
3. 避免超压冲击：系统开启前应缓慢升压，防止波登管瞬时变形。
4. 持续负载限制：建议工作点不超过满量程的3/4（即1.2 MPa），脉冲工况应再降20%。
5. 螺纹密封：使用聚四氟乙烯生料带时，缠绕方向应与螺纹旋向相反，防止碎屑进入表内。
6. 定期校准周期：建议每12个月或系统大修时送检，基准偏差超过1.5%需调整。
7. 存储环境：未安装时存放于湿度≤60%、温度-10~40℃环境，避免阳光直射。
常见问题解答
1. 如何判断压力表是否需要更换？
当指针回零偏差超过满量程的2.5%，或玻璃窗出现裂纹、表盘模糊影响读数时，应立即更换。
2. 该表能否用于液压系统？
不建议。液压油可能腐蚀铜合金接头，且液压冲击易损坏40mm塑料表壳。请选用FESTO金属外壳系列。
3. 红绿区域指示值可以自行调整吗？
不可以。红绿区域为出厂时通过丝印定位，不可移动。如需更改，请联系FESTO定制。
4. 安装后指针不归零怎么办？
检查安装方向是否垂直；若仍不归零，可能运输中机芯移位，需专业调校。
5. 该表适用最大振动频率？
在10-55 Hz、振幅0.15 mm下可正常工作，超过此值建议加装减震支架。
6. 能否直接连接快插接头？
可以，但需使用FESTO QS系列快插接头（如QS-1/8-6），不推荐第三方非标接头。
7. 进口与国产版本有无区别？
FESTO全球统一标准，仅产地不同，性能参数完全一致，均可通过序列号追溯。
