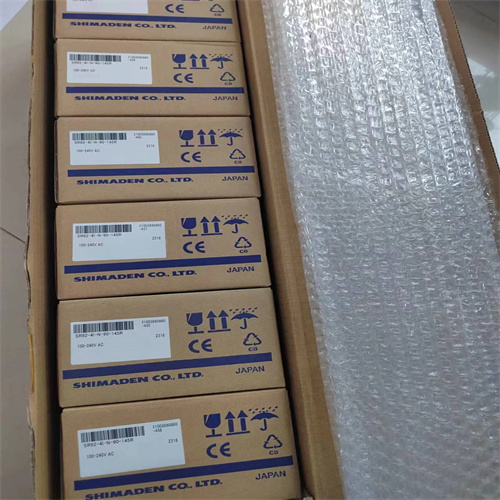

SHIMADEN岛电温控器SRS13A-8PN-90-N140000
基本性能
超亮双四位LED显示，无超调专家PID算法，三组独立PID参数，AT自整定，手/自动无扰动切换控制，调节输出限幅，
3路事件输出，3个独立设定值，3路开关量输入，32步可编程，模拟变送输出，数字通讯等功能。
高速·高精度、多种输入的数字程序调节器。
50ms~500ms可变采样，高分辨率 0.0001(取决于输入类型)。
采用11段大型LCD显示，观看性和表现力都得到了提升。
FP30系列，有两种不同型号:FP33(H96xW96xD111mm)/FP34(H96xW48xD111mm)显示面积 采用77(W)x57(H)大型LCD(仅限FP33)大型5位，
11段文字显示采用红色/绿色传统色调的LCD显示器
高精度0.1%FS
50ms,100ms,200ms,500ms，4周期变量采样选择完整的多输入，程序多达9条曲线，
可实现180步时间信号8点，确保平台功能曲线连接，PV 启动功能 标准配置
电压·电流输入折线近似，开平方运算功能 标准配置
■输出限幅可用于限定阀门的大小开度,避免加热功率设计过大以及对特殊加热元件某升温段的功率限制等。
■第二输出功能（选件），可用于加热/制冷调节或主辅加热控制。还可调整双调节间相互作用区间的死区DB，达到既提 高控制精度，又能节约能源的目的。
■温室的白昼控制，加热系统的预热或保温用途需要双设定SB（选件），用一个接点即可实现双设定的选择。
安装型式：卡夹安装固定
温度范围：0-1200（℃）
工作电压：100-240（V）V
加工定制：是
开孔尺寸：H92 * W92 *D68（mm）
测量对象：塑料加工、烤箱、电炉、隧道炉、回火炉、橡塑、纺织、食品加工、电线电缆、汽车和金属热处理···
重量：0.942（Kg）kg
测温误差：优于0.2%；采样周期短，0.25s（℃）
SHIMADEN岛电温控器SRS13A-8PN-90-N140000
1）SHIMADEN岛电温控器SRS13A-8PN-90-N140000采用模块化硬件设计，支持远程固件升级，通过RS485总线可在不拆机情况下完成固件更新，减少停机时间。
2）内置自适应数字滤波算法，对50Hz/60Hz工频干扰抑制达60dB以上，满足GB/T 17626.4电快速瞬变脉冲群四级抗扰度要求。
3）具备双路独立冷端补偿电路，实测热电偶冷端温度误差≤0.1℃，优于国标GB/T 30121-2013对精密温控器的要求。
4）采样周期可在50ms~500ms间以1ms步进调整，分辨率达16位，对应0.0001℃（铂电阻Pt100输入时）。
5）支持9条程序曲线、每条20步（总计180步），步间时间信号输出可配置为8点，满足复杂热处理工艺的时序需求。
6）事件输出继电器触点容量为3A/250VAC，可直接驱动中间继电器，无需额外放大电路。
7）变送输出可配置为0~10V、4~20mA或0~20mA，线性度优于0.05%F.S.，适用于远传至DCS系统。
适用行业场景：
1）半导体扩散炉：精确控制升温速率（≤0.1℃/min）和恒温精度（±0.5℃），满足硅片氧化扩散工艺要求。
2）真空钎焊炉：配合真空计实现压力-温度联动控制，防止钎料氧化。
3）晶体生长炉：利用0.0001℃高分辨率实现温度梯度稳定，提升晶体均匀性。
4）环境试验箱：与湿度传感器配合实现温湿度双回路控制，误差≤±0.3℃/±2%RH。
5）化工反应釜：防爆场合可通过隔离栅连接本安型热电偶，安全等级达Ex ia IIC T4。
6）食品灭菌隧道：支持多段温度曲线编程，满足巴氏杀菌/高温灭菌不同工艺切换。
与其他产品对比：
| 对比项目 | SHIMADEN SRS13A-8PN-90-N140000 | 欧姆龙 E5CC | 西门子 S7-1200 + 模拟量模块 |
|---------|------------------------------|-------------|--------------------------|
| 采样周期 | 50~500ms可调，1ms步进 | 250ms固定 | 取决于循环周期，通常≥10ms |
| 分辨率 | 0.0001℃（Pt100） | 0.1℃ | 0.01℃（需16位模块） |
| 程序曲线数 | 9条×20步 | 最多32段（单条） | 需编程实现，无内置曲线功能 |
| 事件输出 | 3路继电器，可编程逻辑 | 2路（选配） | 需扩展模块 |
| 通讯协议 | 支持Modbus RTU/ASCII，可选Profibus | 仅Modbus RTU | 支持Profinet/Modbus TCP |
| 防爆适配 | 可通过安全栅实现本安防爆 | 无原生支持 | 需额外隔离器 |
核心优势：
1）高密度集成设计：将双四位LED、11段LCD大屏、三路事件输出、三路开关量输入集成于96×96×68mm面板，节省控制柜空间。
2）无超调专家PID：通过内部数学模型预测温度过冲，实测升温过程超调量≤0.3℃（典型负载，5℃/s速率）。
3）多组PID参数自切换：可根据设定值或外部DI信号自动调用三组独立PID参数，适应不同工况。
4）折线近似功能：支持线性电压/电流信号非线性曲线拟合，最多16段折线，对非标传感器（如辐射高温计）直接显示真实温度。
5）开平方运算：对差压流量计信号直接计算流量，输出线性流量值，减少外置计算器误差。
选型与使用注意事项：
1）电源选择：必须使用100~240VAC 50/60Hz电源，且保证相线与零线正确连接，否则可能损坏内部开关电源。
2）热电偶接线：补偿导线需使用与热电偶分度号匹配的类型，且两极不可反接；冷端补偿传感器应紧贴端子排，避免温差。
3）负载匹配：输出继电器触点容量3A/250VAC，驱动感性负载（接触器线圈）时需并联RC吸收回路，延长触点寿命。
4）通讯设置：RS485总线终端电阻需在首末设备处各加120Ω，且通讯线屏蔽层单端接地，防止共模干扰。
5）防潮处理：安装环境相对湿度应≤85%RH（无结露），若用于湿度过高区域，需加装加热器保持机箱内温度高于露点。
6）校准周期：建议每12个月使用精密电阻箱或标准热电偶进行零点与满度校准，保证长期精度优于0.1%F.S.。
常见问题解答：
1）SRS13A能否直接替换岛电SR13系列？
需核对开孔尺寸：SRS13A为92×92mm，SR13为96×96mm，需加装转接面板；且SRS13A的通讯协议默认Modbus RTU，与旧款SR13的专有协议不兼容，需修改上位机软件。
2）程序运行时能否在线修改设定值？
可以，通过按键或通讯修改当前段设定值，控制器会在下一个采样周期自动调整输出，不影响后续段程序执行；但修改后不可撤销，建议提前记录原始值。
3）AT自整定在哪种工况下失败率较高？
当负载热惯性极大（如大型烘箱容积>5m3）或存在强扰动（如频繁开门）时，自整定可能超时或产生振荡。建议先手动设置PID参数（P=2%~5%，I=300~600s，D=60~120s），再触发AT。
4）如何清除已存储的9条程序曲线？
进入工程模式（密码保护），选择“Program Clear”菜单，确认后所有曲线数据恢复出厂默认，此操作不可逆。
5）模拟变送输出电流与实际温度偏差过大？
首先检查变送输出量程设置是否与接收仪表匹配；其次用万用表测量输出端对地电阻，若>500Ω则驱动能力不足，需加装隔离配电器。
