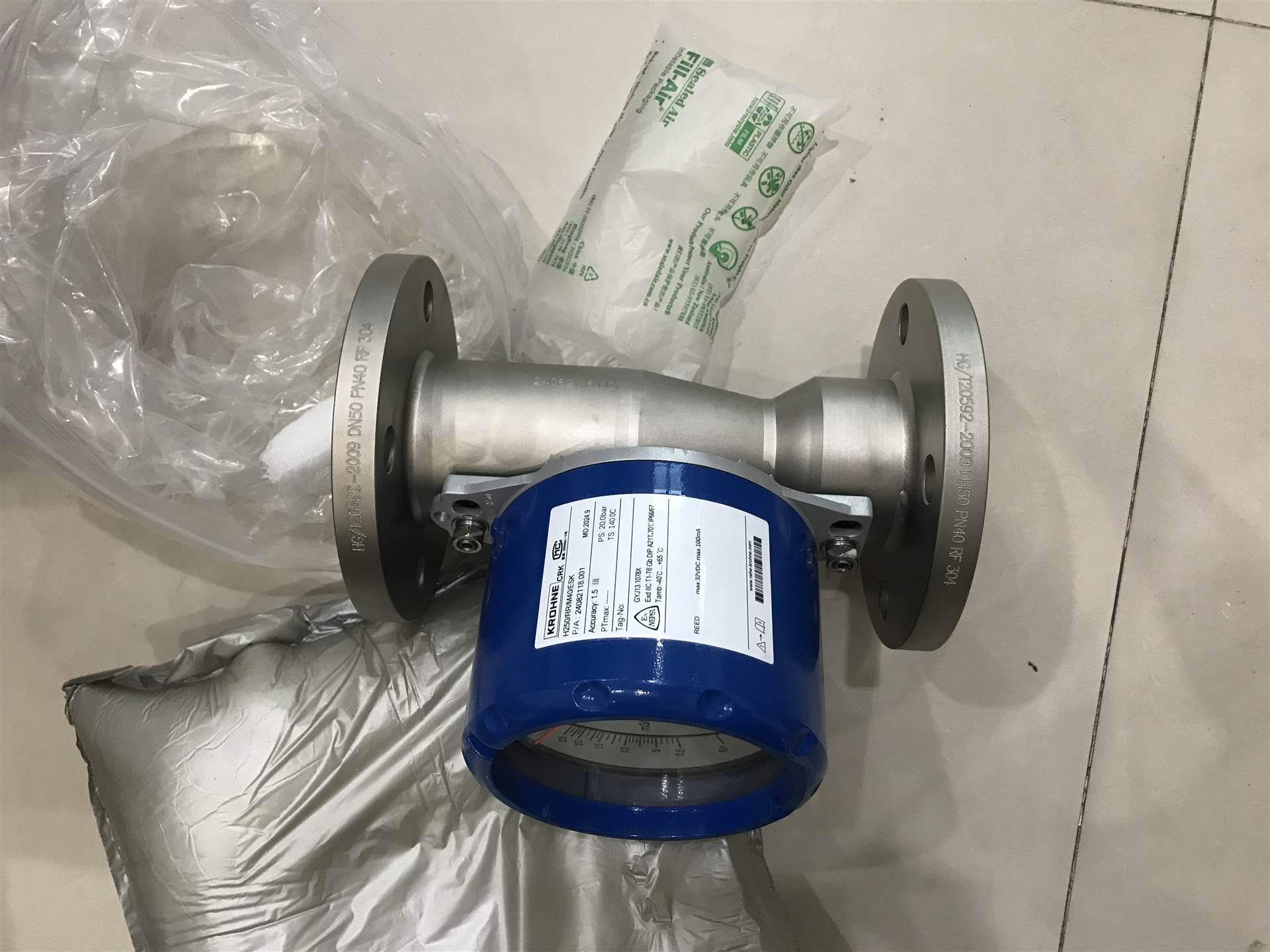

科隆KROHNE转子流量计DK32/ESK-EX功能说明
玻璃转子流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成。[18]流体自下而上流经锥管时，流体动能在浮子上产生的升力和流体的浮力使浮子上升。[18]当升力与浮力之和等于浮子自身重力时，浮子处于平衡状态，并稳定在某一高度位置上，锥管上的刻度指示流体的流量值。[18]流量计中浮子读数位置根据具体型号有所不同。[8]LZB/LZB-()F的锥管为光滑内壁管，通径DN15以上的流量计，浮子通过导杆上下移动，以保持稳定；LZJ/LZJ-()F流量计锥管内壁有三条导向凸筋，使浮子保持稳定。
1. 选择合适的流量计：首先，根据测量对象选择合适的玻璃转子流量计。[9]考虑测量介质的种类、压力大小和化学性质。[9]对于具有腐蚀性的介质，应选择耐腐流量计。[9]其次，根据流量计本身的性能选择，如针阀位置、流通孔大小、流量刻度、结构复杂程度和外部尺寸等。[9]，根据预算选择合适精度的流量计。[7]2. 安装注意事项：安装时，应确保流量计的垂直度，避免倾斜影响测量精度。[9]对于大口径流量计，由于较重，应加固支撑，防止管道弯曲对仪器造成损害。[10]同时，避免流量计受到过大的外力影响，以免损坏椎管。[10]3. 刻度修正：由于玻璃转子流量计的刻度是在理想流体（水和干燥空气）条件下标定的，实际使用时可能需要进行刻度修正。[9]特别是测量气体介质流量时，需要根据现场的温度和压力对刻度值进行修正，以获得准确的测量结果。[11]4. 读数方法：读取玻璃转子流量计的数值时，应注意观察浮子的位置。[11]浮子的高度对应着流量的大小。
科隆KROHNE转子流量计DK32/ESK-EX功能说明
功能特点
1）科隆KROHNE转子流量计DK32/ESK-EX采用本质安全型防爆结构，符合Ex ia IIC T6 Ga标准，适用于Zone 1/2危险区域。
2）配备三线制4-20mA带HART协议输出，可实现远程监控与参数设定。
3）内置温度补偿算法，自动修正流体温度变化引起的测量偏差，确保在-40℃至+200℃范围内精度稳定。
4）浮子导向系统采用双导向环设计，有效抑制紊流扰动，保证低流量段线性度优于±1.5%。
5）壳体材质为316L不锈钢，接液部分可选PTFE或PFA衬里，耐受强酸强碱腐蚀。
6）支持在线零点与满度调整，无需拆卸即可通过磁棒或按键完成校准。
7）配备LCD背光显示屏，可同时显示瞬时流量与累积流量，支持棒图指示。
适用范围
1）科隆KROHNE转子流量计DK32/ESK-EX主要应用于石油化工、精细化工、制药、食品饮料等行业中需要防爆的液体或气体流量测量。
2）特别适用于含有氢、甲烷、乙烯等易燃易爆气体的中低压管道。
3）也适用于腐蚀性液体如硫酸、盐酸、氢氧化钠溶液的流量监测。
4）在污水处理厂加药系统、电厂脱硫工艺中亦常见应用。
5）工作压力范围：0.1~4.0 MPa，满足多数工业过程需求。
与其他产品对比
| 对比项目 | DK32/ESK-EX | 普通非防爆转子流量计 |
| --- | --- | --- |
| 防爆认证 | Ex ia IIC T6 Ga，Zone1/2可用 | 无防爆认证，仅限安全区 |
| 输出协议 | 4-20mA+HART，支持数字通信 | 多为4-20mA或开关量，无数字协议 |
| 温度补偿 | 内置PT100自动补偿，精度≤1.6% | 无补偿，需手动查表修正 |
| 接液材质 | 316L/PTFE/PFA，耐强腐蚀 | 多为304或玻璃管，耐蚀有限 |
| 量程比 | 10:1，低流量段线性度佳 | 常见5:1，低流量误差大 |
| 校准方式 | 磁棒在线调零/满度 | 需拆卸送检或机械调节 |
| 防护等级 | IP65，可户外安装 | 多为IP54，需避水 |
核心优势
1）模块化设计：传感器与变送器分体式结构，现场更换无需重新标定，减少停机时间。
2）免拆在线校准：通过外部磁棒即可完成零点与满度调整，无需打开壳体，保证防爆完整性。
3）宽温区自补偿：内置温度传感器实时修正介质密度变化，在-40~+200℃范围内保持±1.6%精度。
4）高可靠性密封：采用双重O型圈与金属垫片组合密封，无泄漏风险，适用真空至4.0MPa工况。
5）抗振动结构：浮子导向采用不锈钢套管结合阻尼弹簧，在设备附近有泵或搅拌器时仍稳定读数。
选型与使用注意事项
1）安装时必须保证流量计垂直度偏差<2°，否则浮子摩擦力增大导致示值偏高。
2）上游需预留≥5倍管径直管段，下游≥3倍，避免涡流影响浮子位置。
3）介质中固体颗粒粒径不得超过0.5mm，含量低于5%vol，否则需加装过滤网。
4）防爆接线必须使用经认证的密封电缆接头，接地电阻≤4Ω，电缆引入口未用时需用防爆堵头密封。
5）选型时按实际介质密度和粘度查表修正刻度值，0.8~1.2cP范围无需修正，超过需咨询厂家。
6）环境温度超过+60℃时，变送器需加装隔热罩，避免电子元件过热。
常见问题解答
1）DK32/ESK-EX是否可测量含气泡液体？
若气泡体积分数超过2%，会导致浮子跳动、测量值波动。建议在流量计前安装脱气装置，或选用金属管浮子流量计（带阻尼器）。
2）该型号的防爆证书有效期多久？
防爆证书无固定有效期，但需按GB 3836要求每三年由具备资质的检验机构进行防爆性能复检，确保所有隔爆面及电路完好。
3）如何判断介质粘度对测量精度的影响？
当粘度超过10cP时，需按科隆官方提供的粘度修正曲线计算。现场快速方法：用标准量具做对比校准，若偏差>2%则需重新标定浮子系数。
