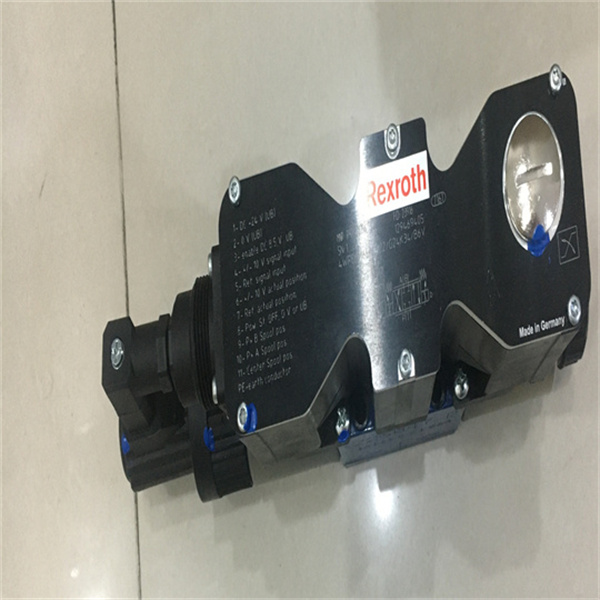

REXROTH三通比例减压阀3DREP 6C-2X/25EG24N9K4/M
直动式比例阀用于控制压力和流向
– 通过带对中螺纹和可拆卸线圈的比例线圈进行操作
– 底板安装：安装面符合 ISO 4401
– 手动操控，可选
– 弹簧对中控制阀芯
– 类型 3DREPE 带集成控制电子元件
– 类型 3DREP 的外部控制电子元件：
? 模拟放大器类型 VT-VSPA2-1-2X/…，采用欧洲板卡标准
（单独订购），请参阅第 5 页
? 数字放大器类型 VT-VSPD-1-1X/…，采用欧洲板卡标准
（单独订购），请参阅第 5 页
? 模块化设计的电动放大器类型 VT 11118（单独订购），
三通减压阀类型 3 DREP 6.. 由比例线圈直接操作。它用于将
电气输入信号转化为比例压力输出信号。比例线圈是带湿式柱
销的可控直流线圈，带对中螺纹和可拆卸线圈。这些线圈可选
择性地由外部控制电子元件（类型 3DREP）或内部控制电子
元件（类型 3DREPE）进行驱动。
设置：
阀基本构成包括：
– 带安装面的阀体（1）
– 控制阀芯（2），带压力测量阀芯（3，4）
– 带对中螺纹的线圈（5，6）
– 可选集成控制电子元件（7）
功能：
通过比例线圈设置 A 或 B 中的压力。具体压力取决于电流。
线圈（5，6）断电后，控制阀芯（2）将通过压缩弹簧（8）保
持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻
挡地流入油箱。
通过为比例线圈（例如线圈 "a"（5））通电，压力测量阀
芯 （3）和控制阀芯（2）将向右移动。这样将通过具有渐进
流量特性的节流截面，打开从 P 到 B 及从 A 到 T 的连接。在
通道 B 中形成的压力以压力测量阀芯（4）的表面作用于控制
阀芯，并与磁力相反。压力测量阀芯（4）受线圈 "b" 支撑。
如果压力超过线圈 "a" 上设置的值，将逆磁力方向回推控制阀
芯 （2），并建立 B 与 T 的连接，直到重新获得设置的压力。
压力与线圈电流成比例。
在关闭线圈后，控制阀芯（2）将通过压缩弹簧（8）返回中心
位置。通过可选的手动操控（9，10），可使控制阀芯（2）在
无线圈通电的情况下发生位移。
注意：意外激活手动应急操作可能会导致不受控制的机器运动！
