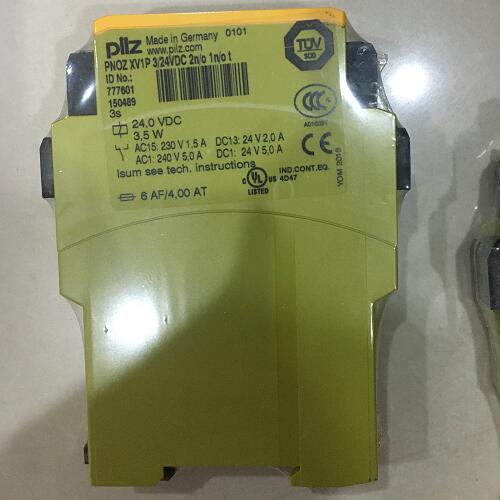

德国PILZ继电器应用指南：通电与断电延时详解

　　德国PILZ继电器这一在控制电路中不可或缺的元件，其核心作用在于通过电磁或机械原理实现触点的延迟闭合或分断。这类自动控制电器可进一步细分为通电延时型和断电延时型两大类。为了确保时间继电器的正确应用，我们必须深入理解这两种类型的差异。接下来，我们将深入探讨这两种时间继电器的区别，以及各自的具体使用方法。

　　德国PILZ继电器通过电磁或机械原理实现触点的延迟闭合或分断，分为通电延时型和断电延时型。

　　◇ 通电延时型原理

　　通电延时型时间继电器在接收到输入信号后会立即启动延时功能，待延时结束后，其执行部分才会输出信号以操控控制电路。一旦输入信号消失，继电器会迅速恢复到初始状态。

　　◇ 断电延时型原理

　　断电延时型时间继电器则截然不同，它在获得输入信号后，执行部分会立即作出反应并输出信号。然而，当输入信号消失后，继电器并不会立即恢复原状，而是需要经过一段预定的延时时间。

　　符号与触点差异

　　◇ 符号表示

　　在电气符号中，时间继电器的线圈以及其吸合与释放状态有着特定的表示方式。通电延时型时间继电器的吸合状态，其符号在普通继电器的基础上，左侧会添加一个空心块进行标识；而断电延时型时间继电器的释放状态，其符号则在普通继电器左侧加上一个实心块以作区分。

　　通电延时型在符号上加空心块，断电延时型加实心块。

　　◇ 触点作用

　　德国PILZ继电器的触点，是控制电路中不可或缺的一部分。其作用类似于普通继电器的触点，负责在特定条件下接通或断开电路。然而，时间继电器的触点还具有独特延时功能，使得电路的接通或断开能够在一定时间后自动发生，从而满足更复杂的控制需求。

　　德国PILZ继电器接线图详解

　　要将时间继电器融入实际电路，了解其接线图至关重要。目前，时间继电器主要分为机械式和数显式两种类型。接下来，我们将详细介绍这两种类型时间继电器的接线方法。

　　◇ 通电延时德国PILZ继电器的接线

　　在电路中融入通电延时时间继电器时，掌握其接线图显得尤为关键。这种类型的继电器在电路中起到延时通电的作用。接下来，我们将深入剖析通电延时时间继电器的接线方法，助您更好地理解和应用。

　　这种继电器在电路中用于延时通电，需要理解接线图以便正确应用。

　　在图中所示的例子中，我们可以清晰地看到时间的2至7部分代表时间继电器的工作线圈电源，需注意直流电源的正负极区分。而1、3、4和5、6、8则构成了两组跳转触点，其中1和4为常闭触点，它们在延时期间始终保持闭合状态。一旦设定的延时时间到达，1和4触点将从常闭转为常开，从而断开电路。此时，1和3触点将接通，实现延时跳转。同理，8至6为常开触点，它们将在延时结束后闭合，而8至5则为常闭触点，在延时结束后断开。其中，8为公共端，用于连接其他电路组件。

　　◇ 实际应用

　　在电路中应用通电延时时间继电器时，可以实现延时接通的功能。这意味着，在某些情况下，您可以在设定的延时时间内控制电路的通断，以满足特定的电路需求。这种功能在许多电子设备中都有广泛的应用，如照明控制、电机启动等场合。通过合理配置和使用通电延时时间继电器，您可以实现更加灵活和智能的电路控制。

　　通电延时时间继电器不仅提供延时接通功能，还具备延时断开的能力。这意味着，通过精心配置继电器的工作参数，您可以实现对电路通断的控制。这种灵活的电路控制方式在多种应用场合中发挥关键作用，如照明控制、电机启动以及安全保护等。通过通电延时时间继电器，您可以轻松实现电路的智能化管理。

　　◇ 断电延时时间继电器的接线

　　这种继电器在电路中用于延时断开，需确保接线图正确。

　　德国PILZ继电器作为一种重要的电路控制元件，在许多应用场合中发挥着关键作用。为了更好地理解和应用它，我们首先需要详细了解其接线图。通过清晰的接线图，我们可以直观地看到各个端子的连接方式，从而确保正确的电路连接，实现预期的延时断开功能。
