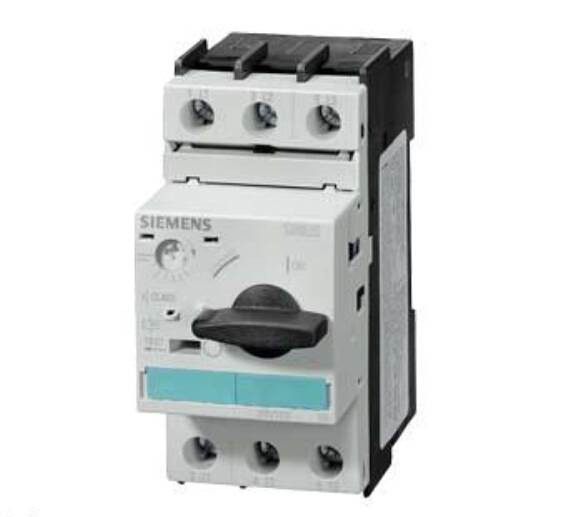

使用说明，德国西门子断路器
技术数据：
断路器的尺寸S0
接触器的尺寸可以结合公司特定S00，S0
短路电流分断能力（Icu）
AC为240 V额定值100 kA
AC为400 V额定值55 kA
AC为500 V额定值10 kA
AC为690 V额定值4 kA
断路容量短路电流（Icn）
在150 V额定值的DC电流路径上10 kA
在额定电压为300 V的直流电压下，串联2个电流路径10 kA
在DC额定值为450 V时，3个电流路径串联10 kA
响应值当前
瞬时短路跳闸装置325 A
UL / CSA评级
三相交流电机的满载电流（FLA）
额定电压为480 V25 A.
产品扩展
辅助开关是
功率损耗[W]总典型值8瓦
绝缘电压，污染等级3额定值690 V
浪涌电压电阻额定值6千伏
安全隔离的允许电压
在主电路和辅助电路之间有星点接地的网络中400 V
防护等级IP
正面IP20
终端IP20
旅行课第10类
过载释放的设计热
AC的工作短路电流分断能力（Ics）
额定电压为240 V100 kA
额定值为400 V25 kA
额定值为500 V5 kA
额定值为690 V2 kA
额定值为600 V25 A.
主电路
主电流电路的极数3
电流相关过载释放的可调节拾取值电流18 ... 25 A.
工作电压
额定值690 V
AC-3额定值690 V
工作频率额定值50 ... 60 Hz
工作电流额定值25 A.
工作电流
抗冲击性
acc。符合IEC 60068-2-2725克/ 11毫秒
机械使用寿命（开关周期）
典型的主要触点100 000
典型的辅助触点100 000
电气耐久性（开关周期）
典型100 000
保护类型提高安全性
适用性证书ATEX是
防止电击手指安全
参考代码acc。根据DIN EN 81346-2Q
环境条件
海拔高度的安装高度
2 000米
环境温度
运行期间-20 ... + 60°C
储存期间-50 ... + 80°C
运输过程中-50 ... + 80°C
温度补偿-20 ... + 60°C
运行期间的相对湿度10 ... 95 %
