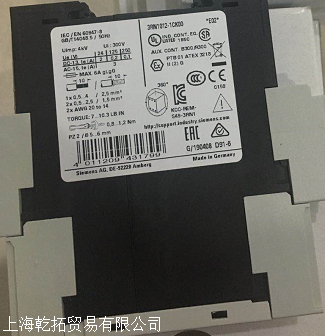

产品SIEMENS安全继电器3RN1012-1CK00
说明：
控制回路接线：
1、根据所选产品的电源规格正确接入电源
2、急停按钮的一组常闭触点接入Y11/Y12，另一组常闭触点接入Y21/Y22
3、短接Y10/Y11
4、在Y33/Y34之间串接一个启动按钮的常开触点和输出侧控制接触器K3/K4的辅助常闭触点
5、13接电源，14接电机控制器进线端
6、47接电源，48接控制接触器K3的线圈进线端，出线端接电源的另一侧
7、57接电源，58接控制接触器K4的线圈进线端，出线端接电源的另一侧
主回路接线：
1、控制接触器K3的主触点进线端接电源，出线端串接接触器K4的主触点，出线端接入电机控制器，控制器的出线端接电机
2、接好相应的短路保护和热保护
动作逻辑：
1、接好线，按下启动按钮，安全继电器启动
2、13/14、23/24、47/48、57/58瞬时接通，31/32断开
3、控制接触器K3/K4线圈得电，主触点吸合，电机控制器运行，电机启动，正常工作
4、发现问题，拍下急停按钮，安全继电器释放
5、13/14瞬间断开，电机控制器启动制动逻辑，电机减速
6、47/48、57/58延时断开，接触器K3/K4线圈失电，主回路断开，电机断电停机
防护等级IP / 外壳 IP20
防护等级 IP / 连接端子的 IP20
防电击接触保护 防直接接触保护
隔离电压 / 测定值 V 300
环境温度
在储存期间
°C -40…+80
运行期间
°C -25…+60
气压
按照SN 31205
kPa 90…106
相对空气湿度
在运行阶段
% 10…95
安装高度 / 对于高度高于NN / 的 m 2,000
抗震强度 / 按照IEC 60068-2-6 5 ... 500 Hz: 0,075 mm
抗冲击稳定性 8g / 10 ms
脉冲电压强度 / 测定值 V 4,000
EMC干扰发射 EN 60947-5-1
安装环境参考 EMC 该产品只适用于级别 A 环境。 该设备在家居环境下可能引发意外的无线电干扰。在这种情况下用户有责任采取适当的措施。
产品SIEMENS安全继电器3RN1012-1CK00
