SMC标准气缸：新款C96SDB50-100C
产品：

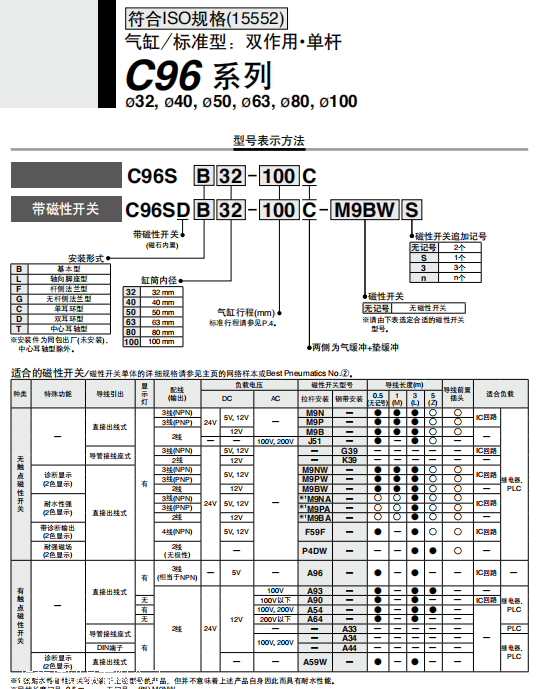

C96 系列 符合ISO(15552)标准 气缸/标准型 单杆双作用
●追加系列 C96-W、C96K、C96K-W、C96Y系列 [New]
●追加定制规格 [New]
●轻量:多减小17%
●用新缓冲方式(气缓冲＋垫缓冲)缩短生产节拍时间
●垫缓冲使活塞停止时的金属噪音减小
描述
内置磁环 D 内置磁环
安装方式 B 基本型
缸径 50 缸径 50mm
气缸行程 100 气缸行程 100mm
带防护套 - 无防护套
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
带防护套2 - 无防护套
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
描述
连接口径 1/4
作动方式 单杆双作用
低使用压力 0.05
高使用压力 1
环境温度 常温
作动速度 标准
缓冲形式 无缓冲
形式 气压式
通口螺纹的种类 G
杆端螺纹 杆端外螺纹
将内六角螺钉（M4 x 0.7 x 6 l）轻轻拧入M4螺纹部分
自动开关安装支架。 （2个位置）请注意内六角头的
固定螺钉不应伸出到自动开关安装支架的凹槽部分。
（2）将六角内六角螺钉（带弹簧垫圈M3 x 0.5 x 14l）穿过自动变速箱
开关的通孔（2个位置），然后将其向下推入自动上的M3螺纹部分
转动安装支架，同时轻轻转动。
（3）将自动开关安装支架的凹入部分放入气缸拉杆中，然后滑动
自动开关安装支架，以便大致设置到检测位置。
（4）重新确认检测位置后，拧紧M3安装螺钉以固定自动
通过将自动开关的底面连接到缸筒上来进行切换。
（M3螺钉的紧固扭矩应为0.5至0.7 N·m。）
（5）拧紧自动开关安装支架的M4螺钉，固定自动开关安装支架。
（确保M4螺钉的紧固扭矩应设定为1.0至1.2 N·m。）
（1）将安装带放在缸筒上并将其设置在自动开关安装位置。
（2）将自动开关的安装部分放在带安装孔之间，然后调整
开关安装孔的位置与安装带的安装孔的位置。
（3）将自动开关安装螺钉轻轻穿过安装孔进入螺纹部分
乐队配件。
（4）重新确认检测位置后，拧紧安装螺钉以固定自动开关
同时正确接触自动开关底部和缸筒。
（M4螺钉的紧固扭矩应约为1至1.2 N·m。）
（5）检测位置的修改应在3的条件下进行。
型号样本手册
SMC标准气缸：新款C96SDB50-100C
