4KB120-06-C21K-DC24V，CKD气控阀

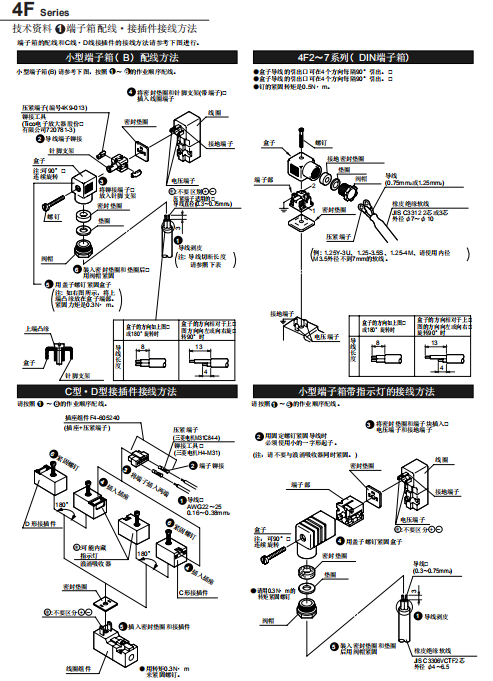

产品图片
安全手册
注意 关于浪涌吸收器
附属电磁阀的浪涌吸收器的目的是保护这个电磁阀的输出。不能期
待其能对其它周边元件起到保护效果，有时会产生受到浪涌的影响
（破损·误动作）的场合。而且，有时也会发生因为吸收其它元件
的浪涌，发生烧损等破损事故的场合。使用浪涌吸收器内置型（电
线连接符号：L、L2、LS、C※、D※）的场合，请注意以下几点。
① 浪涌吸收器的作用是将达到数百伏的电磁阀浪涌电压限制到线
圈能够承受的程度的低电压水平。若使用的输出回路浪涌吸收
不充分的话，有时会产生破坏或误动作。因此请从使用电磁阀
的浪涌吸收限制水平，输出元件的耐电压·回路构成，以及回
复滞后时间的程度等，事先判断能否使用。
必要时，请进一步实施别的浪涌吸收器对策。另外，OFF时发
生的反向电压浪涌应该遏制在下表的水平之内。
② 输出元件采用NPN类型的场合，在输出晶体管上恐怕会受到左
表电压+电源电压部分的浪涌电压，因此希望平行设置接点保护
回路。
③ 当电磁阀与其它元件并列连接的时候，电磁阀OFF的时候发
生的反向电压浪涌会作用到那些元件上。直流24V用带浪涌
吸收器电磁阀的场合，按照机种，可能达到-10V，这个反向
电压有时作用到其它并列连接的元件上产生破坏和误动作。
应避免与经受不住反向极性电压的元件（例如发光二极管指
示灯）并列连接。
另外，多个电磁阀并列驱动的场合，在一台带浪涌吸收器电
磁阀所带的浪涌吸收器中，会流经其它电磁阀的浪涌，由于
电流过大，有时会烧损浪涌吸收器。
多个电磁阀并列驱动时，浪涌电流集中在浪涌吸收低吸收
限制电压的浪涌吸收器中，有时同样会发生烧损的场合。即
使是同样型号的电磁阀，因为浪涌吸收限制电压存在偏差，
因此在恶劣的场合会烧损。因此请避免多个电磁阀的并列
驱动。
④ 电磁阀内置的浪涌吸收器，若由于外来的过电压·过电流引
起破损发生后，多数场合下形成短路状态。因此破损以后，
输出ON的话，会产生大电流，恶劣的时候，会有可能造
成输出回路的烧损或引发火灾。请不要在有故障的状态下继
续通电。
另外，为了防止连续通过大电流，在电源以及驱动回路中请
设置过电流保护回路，或者使用带过电流保护装置的电源。
格电压 OFF时发生的反向电压数值
请不要堵塞PR气口
先导压力不排气，就不能动作。
长时间连续通电有时会促进电磁阀性能的老化。
另外请注意以下的使用方法，其作用与长时间通电相同
?间歇通电，其中通电的时间比断电的时间长。
?间歇通电，其中每回通电的时间超过30分钟。
上述情况下，请考虑设置的放热。
空压系统
为了安全使用本元件
请务必在使用之前阅读
阀的通用注意事项请在卷头第53页确认。
各机种系列·个别注意事项
先导式3?4?5通阀 4K系列
〈输出晶体管保护回路 平行设置例1〉
注意 使用·维护时
根据4KAB系列和配管系统的组合可以求得空压气缸的平均速度。
例：使SCA2-63以500mm/秒的速度移动的系统可以选择系统“4”的元件，若是调质调压空压系统
元件则请选择必要空气流量520升/分钟以上的元件。
4KB120-06-C21K-DC24V，CKD气控阀
