日本SMC的隔膜泵：PB1011A-01-B
产品资料
PB1000A 系列 隔膜泵 接液部材质:聚丙烯,
不锈钢规格 电磁阀内置型/气控型(外部切换型)
字段描述 字段取值 取值描述
驱动方式 1 电磁阀内置型
螺纹的种类 - Rc
可选项 B 带脚座
订制规格 - 标准
1.首先，求出粘度为15 mPa·s时与清水的排出量之比
从左图开始。确定为45％。
2.接下来，在要求的规格中，粘度为15 mP·s，排放速率为270 mL / min
示例转换为清水的排放量。
由于所需规格的净水排放量的45％等于270 mL / min，
270 mL / min 0.45 =约600 mL / min，表明排出速率为600 mL / min
清水所需。
3.后，根据流量特性找到先导气压和先导空气消耗
图。
关系
运动粘度之间
从粘度特性图选择
1.空气消耗量根据产品的特性（粘度，比重）而有很大差异。
输送的流体和工作条件（泵头，输送距离）等
查找以5 Hz的开关周期和0.35的先导气压运行的空气消耗量
空气消耗图的MPa。
程序
1.从5 Hz的开关周期中查找以找到SUP = 0.35 MPa的交点。
2.从刚找到的点到Y轴画一条线以找到空气消耗量。结果是
约10 L / min（ANR）。

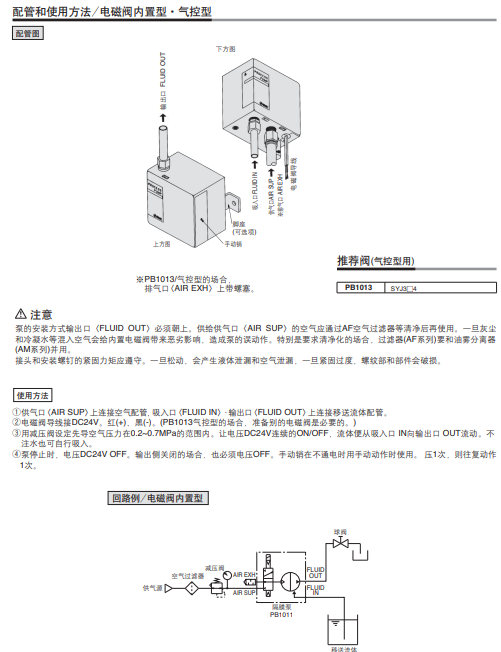

1.将供气管路连接到供气口<AIR SUP>，并连接供输送的管路。
流体流入吸入口<FLUID IN>和排出口<FLUID OUT>。
2.将电磁阀导线连接到24 VDC电源。红色是（+）
黑色是（–）。 （PB1013A气动型必须配备一个
单独的三通电磁阀。）
3.使用调节器，将先导气压设置在0.2至0.7 MPa的范围内。
通过持续打开/关闭24 VDC电源，流体从
吸油口<FLUID IN>到排油口<FLUID OUT>。泵执行
即使没有填料也可以用自己的力量进行抽吸。泵空转
摄入液体的时间不得超过3分钟。
4.要停止泵，请关闭24 VDC电源。另外，请务必关闭
关闭放电侧时的电源。如果泵长时间停转
此时，请从<AIR SUP>端口排空空气。手动超越控制销是
没有电源时用于手动操作。每次都是
按下，将执行一次往复操作。
对于PB1013A气动类型，请停止3通电磁阀，并确保
从泵中排出空气。尽管可以通过关闭泵来停止
节流阀安装在排放侧，避免长时间停止运行。如果
阀门突然打开/关闭，产生喘振，缩短泵的寿命。
当液体吸入侧的水箱为空时，立即停止操作泵。
警告
1.检查产品的安装方向。
垂直安装产品，以便<FLUID OUT>端口
朝上。
另外，在使用
产品。 如果泵的振动传播不大
可接受，安装时插入防振橡胶。
