SMC的自由式安装型气缸，CDU16-60D-A96
CU 系列 自由安装型气缸 长行程型 单杆双作用
●节省空间气缸可直接多面安装
●带磁性开关 (CDU系列: CDU, CDUW, CDUK, CDUKW, CDU-A,ZCDUK)
描述
内置磁环 D 内置磁环
缸径 16 缸径 16mm
通口螺纹的种类 - M5X0.8 Rc1/8
气缸行程 60 气缸行程 60mm
磁性开关型号 A96 有触点磁性开关,
直接出线式, 带指示灯, 3线式(NPN), 横引出, 导线长0.5m,
适用电压：DC4~8V
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
描述
连接口径 M5X0.8
作动方式 单杆双作用
低使用压力 0.10
高使用压力 0.7
环境温度 常温
作动速度 标准
缓冲形式 垫缓冲
形式 气压式
安装方式 自由安装型
杆端形状 杆端外螺纹
0.3MPa理论推力IN 51.6
0.5MPa理论推力IN 86
0.7MPa理论推力IN 121
0.3MPa理论推力OUT 60.3
0.5MPa理论推力OUT 101
0.7MPa理论推力OUT 141
杆端螺纹尺寸 M5X0.8
1.产品的兼容性是设计设备或决定设备的人员的责任。
规格。
由于此处指定的产品在各种操作条件下使用，因此必须与特定设备兼容
由设备设计人员或根据必要的分析和测试确定其规格的人员决定
结果。设备的预期性能和安全保证将由拥有该产品的人员负责。
确定了它与产品的兼容性。此人还应不断检查产品的所有规格
请参考其的目录信息，以期在设备出现故障时适当考虑任何可能性
配置设备。
2.只有经过适当培训的人员才能操作机器和设备。
如果处理不当，此处指定的产品可能会变得不安全。机器的组装，操作和维护
或包括我们的产品在内的设备必须由经过适当培训和经验丰富的操作人员执行。
3.在确认安全之前，请勿维修或尝试卸下产品和机械/设备。
机械/设备的检查和维护只能在采取预防措施以防止跌落或摔倒之前进行。
已确认驱动对象失控。拆卸产品时，请确认以下安全措施：
实施上述内容，并切断来自任何适当来源的电源，并阅读并了解具体内容
所有相关产品的产品注意事项均要小心。在机器/设备重启之前，采取措施防止
意外的操作和故障。
4.如果要在以下任何一种情况下使用该产品，请事先与SMC联系并特别考虑安全措施。
以下条件。
1）超出给定规格的条件和环境，或在室外或阳光直射的地方使用。
2）与原子能，铁路，空中航行，太空，运输，车辆，军事，
医疗，燃烧和娱乐或与食品和饮料接触的设备，紧急停止电路，离合器
压力机应用，安全设备或其他不符合标准规格的应用中的制动和制动电路
产品目录中所述。
3）可能对人，财产或动物产生负面影响的应用，需要特殊的安全分析。
4）在互锁电路中使用，该电路需要使用机械保护装置提供双重互锁以防止可能的故障
功能，并定期检查以确认操作正常。

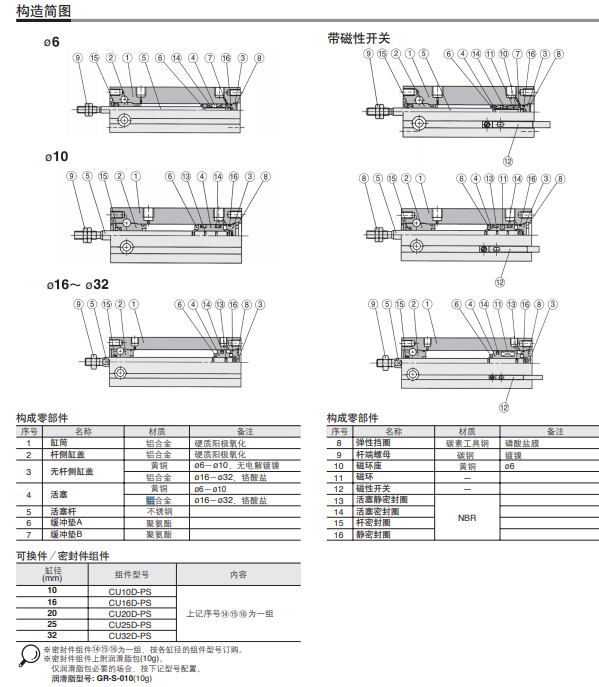

尺寸图
SMC的自由式安装型气缸，CDU16-60D-A96
