E3C-S50,小型欧姆龙分离型光电开关
产品型号
E3C-S10
E3C-S50
E3C-1
E3C-2
细长型
E3C-S20W
E3C-S30W
E3C-S30T
E3C-DS10
E3C-DS5W
E3C-DS10T
E3C-LS3R

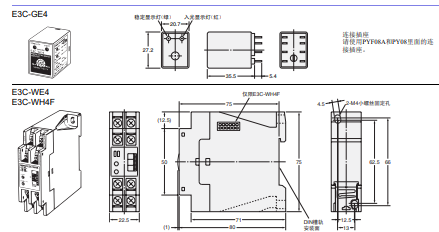

E3C系列的传感器规格尺寸图
传感器部
检测方式 对射型
项目 型号 E3C-S10 E3C-S20W E3C-S50 E3C-S30T
E3C-S30W E3C-1 E3C-2
检测距离 100mm 200mm 500mm 300mm 1m 2m
标准检测物体 φ2mm以上的不透明体 φ3mm以上的不
透明体
φ1.5mm以上的不
透明体
φ4mm以上的不
透明体
φ8mm以上的不
透明体
指向角 投光器·受光器：各10～60° 投光
器·受光器：各10～40°
投光器·受光
器：各3～20°
投光器·受光
器：各3～15°
光源 （发光波长） 红外发光二极管 （925nm） 红外发光二极管
（940nm） 红外发光二极管 （950nm）
照明 受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下
环境温度 工作时·保存时：各-25～+70℃ （不结冰、结露）
环境湿度 工作时：35～85％RH、保存时：35～95％RH （不结露）
绝缘电阻 20MΩ以上 （DC500V兆欧表）
耐电压 AC500V 50/60Hz 1min
振动 （耐久） 10～55Hz 上下振幅1.5mm X、 Y、 Z各方向 2h
冲击 （耐久） 500m/s2 X、 Y、 Z各方向 3次
保护结构 IEC规格 IP64
仅限室内使用
IEC规格 IP50
仅限室内使用
IEC规格 IP64
仅限室内使用
IEC规格 IP60
仅限室内使用
IEC规格 IP66
仅限室内使用
连接方式 导线引出型 （标准导线长2m）
质量 （捆包状态） 约50g 约24g 约60g 约120g
材质
外壳 聚碳酸酯 ABS 聚碳酸酯 锌压铸
透镜部 聚碳酸酯 丙烯酸酯 聚碳酸酯
金属安装配件 －－ 铁
附件 使用说明书
+螺钉 M2×8、
弹簧垫圈、
平垫片、
螺母 M2、
使用说明书
+螺钉 M2×8、
弹簧垫圈、
检测方式 扩散反射型 限定反射型
项目 型号 E3C-DS5W E3C-DS10T E3C-DS10 E3C-LS3R
检测距离 50mm
（白纸100×100mm）
100mm
（白纸100×100mm）
100mm
（白纸50×50mm）
30±3mm
（白纸10×10mm）
差动距离 检测距离20％以下 检测距离10％以下 检测距离±3％以下
光源 （发光波长） 红外发光二极管
（925nm）
红外发光二极管
（950nm）
红外发光二极管
（680nm）
照明 受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下
环境温度 工作时·保存时：各-25～+70℃ （不结冰、结露）
环境湿度 工作时：35～85％RH、保存时：35～95％RH （不结露）
绝缘电阻 20MΩ以上 （DC500V兆欧表）
耐电压 AC500V 50/60Hz 1min
振动 （耐久） 10～55Hz 上下振幅1.5mm X、 Y、 Z各方向 2h
冲击 （耐久） 500m/s2
X、 Y、 Z各方向 3次
保护结构 IEC规格 IP50 （限室内使用） IEC规格 IP64 （限室内使用）
连接方式 导线引出型 （标准导线长2m）
质量 （捆包状态） 约50g 约55g
材质 外壳 聚碳酸酯
透镜部 聚碳酸酯
附件
＋螺钉 M2×8、弹簧垫
圈、螺母M2、
使用说明书
周围温度 动作时：-10～+55℃、保存时：-25～+70℃ （不结冰、结露）周围湿度 动作时：35～85％RH、保存时：35～95％RH （不结露）绝缘电阻 20MΩ以上 （DC500V兆欧表）耐电压 AC500V 50/60Hz 1min振动 （耐久） 10～55Hz 复振幅1.5mm X、 Y、 Z各方向 2h冲击 （耐久） 300m/s2 X、 Y、 Z 各方向 3次防护物 IEC规格 IP20（适合室内使用）IEC规格 IP60（适合室内使用）IEC规格 IP20（适合室内使用）保护电路 电源逆接线保护、输出短路保护、相互干扰防止机能应答时间无接点 动作·复归：各1ms 以下/2ms以下 （开关切换式）动作·复归：各1ms 以下 动作·复归：各1ms以下/2ms以下 （开关切换式）有接点 动作·复归：20ms以下 ——连接方式 端子台端子台输入导线引出（标准导线长2m）端子台重量 （捆包状态） 约200g 约80g 约15g 约100g材质 容器 ABS 聚碳酸酯安装金属物 不锈钢 —— 铁
E3C-S50,小型欧姆龙分离型光电开关
