日本OMRON导轨端子台，型号构成
EV-118M

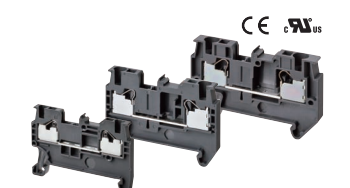

DIN导轨端子台Push-In Plus型
XW5T
实现控制柜小型化、节省工时的
Push-In Plus端子台
? 采用Push-In Plus端子台，相较以往的螺钉型更为小型化。
无松弛发生，实现免维护。
? 备有小3.5mm宽度的纤薄型产品，有助于控制柜的小型化。
? 具备轻插入力和强抗拉力，可同时达到减少配线工时和高可靠性。
? 因插入螺丝刀保持“免提”结构，实现配线时无需压接端子的高操作性。
产品型号
XW5T-P4.0-1.2-1
蓝色
XW5T-P1.5-1.2-1BL
XW5T-P2.5-1.2-1BL
XW5T-P4.0-1.2-1BL
深灰色
XW5T-P1.5-2.2-1
XW5T-P2.5-2.2-1
蓝色
XW5T-P1.5-2.2-1BL
XW5T-P2.5-2.2-1BL
XW5T-P4.0-2.2-1BL
接地用
标准端子台
绿色/黄色
XW5G-P4.0-1.1-2
XW5G-P1.5-1.2-1
XW5G-P2.5-1.2-1
XW5G-P4.0-1.2-1
XW5G-P1.5-2.2-1
XW5G-P1.5-1.1-1
XW5G-P2.5-1.1-1
XW5G-P4.0-1.1-1
XW5G-P1.5-1.1-2
XW5G-P2.5-1.1-2
XW5G-P2.5-2.2-1
XW5G-P4.0-2.2-1
产品性能
额定值/性能
额定值
●中继用 标准端子台
*1. 适用电线范围，请参见第16页 （单芯线和多股线）、第18页 （棒状端子）。
*2. 适用电线1.0～1.5mm2
用的棒状端子请使用没有绝缘套管的棒状端子。
项目 型号 XW5T-P1.5-1.1-1（BL） XW5T-P2.5-1.1-1（BL） XW5T-P4.0-1.1-1（BL）
外观/内部配线
1级 1：1 1级 1：1 1级 1：1
公称截面积 0.75mm2
（1.5mm2
） *2 2.5mm2 4.0mm2
单芯线小截面积 0.14mm2 0.14mm2 0.2mm2
单芯线截面积 1.5mm2 4.0mm2 6.0mm2
多股线小截面积 0.08mm2 0.14mm2 0.2mm2
多股线截面积 1.5mm2 2.5mm2 4.0mm2
带棒状端子多股线
小截面积 0.14mm2 0.14mm2 0.25mm2
带棒状端子多股线
大截面积 0.75mm2
（1.5mm2） *2 2.5mm2 4.0mm2
尺寸 3.5×45×30.5 5.2×48.8×35.3 6.2×56.1×35.3
IEC额定电压 500V 800V
IEC额定电流 17.5A/1.5mm2 24A/2.5mm2 32A/4.0mm2
Usage Group（UG） B、 C D B、 C
UL额定电压 300V 51－150V 151－300V 301-600V 600V
UL额定电流
AWG16-20 20A/AWG12 （单芯线）、 15A/AWG14 30A/AWG10 （单芯线）、 20A/AWG12
耐电压 AC1,890V 1min （漏电流1mA以下） AC2,000V 1min （漏电流1mA以下）
端板 XW5E-P1.5-1.1-1 XW5E-P2.5-1.1-1 XW5E-P4.0-1.1-1
适用工具 XW4Z-00B
对应铭牌 XW5Z-P1.5LB□ 或市售铭牌 9.5mm宽
0.5mm厚
XW5Z-P2.5LB□ 或市售铭牌 9.5mm宽、
0.5mm厚
XW5Z-P4.0LB□ 或市售铭牌 9.5mm宽、
0.5mm厚
支持短接棒 XW5S-P1.5-□ （□：极数＝2、 3、
