日本CKD喜开理耐热型滑动气缸在售中
型号列表
STS-M-8-5-P40
STSM-85-P40
AX1045T-BS-P3
CKD 电磁阀 4GA239-E2
CKD 磁阀 AB41-03-4-E2E-AC200V
CKD 气缸 SCA2-CA-50N-150-XR4134
CKD 气缸密封 125KXG
CKD 电磁换向阀
4KB410-15-MILS 24V
CKD 气缸密封 250KXG
CKD 电磁阀 4F730-25-LS-DC24V
CKD 维修包 CKD阀维修包2个
CKD 备件 4F5101524V
CKD 气缸 STG-M16-15-W1
CKD 电磁阀 AB21-01-2 DC24V
AX1045TS-BS-DM04-P3-U0
AX1045TS-BS-DM04-P3-U2
AX4045TS-BS-DM04-P3-S-U0
SSD2-L-20D-5-SW15-D-P40-W1
SCPD3-L-00-10C-100-P40/Z
SCPG2-L-00-16-45-P40/Z
AX4045TS-BS-DM04-P3-S-U2
SSD2-L-20D-10-SW15-D-P40-W1
CMK2-LB-20-165-SW12-D-MP40
技术资料
CMASCM
SCA2
SCS
CKV2
CA/0VCAT
MDCMVC
SMDMSDSSD
FC※
ULK※
JSK/MJSC3
JSB3
UCAC
选用步骤
1.选定气缸的大致大小
●气缸大小（内径) 的计算公式
F＝π/4×D2
×P
∴D＝ 4F/π P
D:气缸的内径 (mm)
P:使用压力 (MPa)
F:气缸的理论推力 (N)
●根据表2的理论推力值求解时
大致的必要推力≧负荷量×2
（负荷量×2×2是指安全系数为
50％时的负荷率左右时的情况）
〈例〉 使用压力 0.5 (MPa)
负荷量 25(N)
所需推力为 25(N) ×2＝50(N)
根据表2选择0.5MPa使用压力时理论推力
为50N以上的缸径，结果为12以上。
2.根据气缸自身具有的缓冲能力，确认是否可吸收
实际使用负荷的动能。
●气缸具有的允许吸收能量
（E１）是气缸特有的值，STS、
STL使用表７所示的值。
●活塞动能（E２）的计算公式
W ：负荷量 （N） 步骤2计算的值
V：活塞的缓冲进入速度（m/s）
V＝L/t×（１＋1.5× α/100）
L：行程 (m)
T：动作时间 (s)
α：负荷率 （％）
1 E2＝ 1/2 ×W × V 2×―― (J ) 10

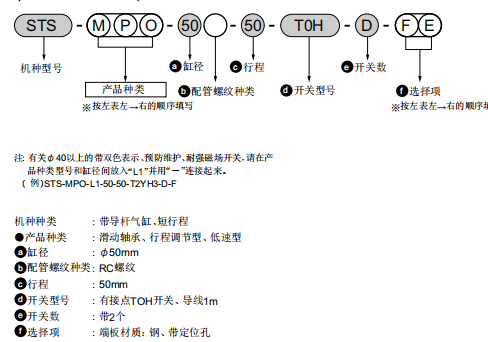

型号表述
