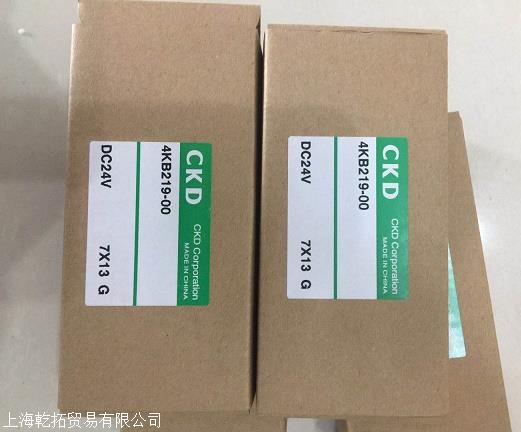

4KB219-00-DC24V，材质介绍日本喜开理电磁阀
● 采用符合安全标准的限位开关，
可使用底板部位的通孔，用螺栓进行安装。带保护罩
MPa 0（外部先导规格时）耐冲击 m/s2 300以下
环境 无法在腐蚀性气体环境中使用额定电压 V DC24
小动作频率 1次/周环境温度 ℃ -5～55（不得冻结）
高使用压力 MPa 0.7
低使用压力 0.2（内部先导规格时）
● 可实现残压排出的冗余化采用2连的残压排出阀时，
请勿在经常有水?油飞溅的环境中使用。
过多给油、间歇给油，会导致动作不稳定。
外部先导压力 MPa 0.2～0.7
使用流体 压缩空气动作频率 30次/分钟
手动装置采用了保护罩。手动操作锁定时，保护盖不会关闭。
阀的种类与操作方法 先导式软滑阀
IP65（IEC60529[IEC529：1989-11]）标准的测试方法
即使一侧发生故障，还可通过另一侧进行残压排气。
电压波动范围 ±10％保持电流 A 0.042功耗 W 1.0绝缘等级 B
耐振动 m/s2 50以下流体温度 ℃ 5～55
不会因单一故障而导致丧失安全功能。
手动装置 非锁定?锁定通用型（标准）
注2．请以规定的合适的紧固扭矩固定导线护套。
浪涌吸收器 变阻器指示器 LED
（非锁定 ? 锁定通用手动装置时）标配滤网P气口标配滤网。
可以确认输入信号与阀动作的一致性。
注3．有关使用压力，请参阅第7页。
防护等级 注2 防尘·防喷溅（IP65）
● 通过阀芯位置检测来实现安全功能的检查
注1．给油时，请使用ISO VG32透平油。
耐压力 MPa 1.05给油 注1 无需
● 采用滑动阀，实现了小型化和大流量。可用螺栓安装
注4．先导排气为大气开放。未进行气口加工。
3PB119-00-3
3PB119-00-AC24V
4F510-15-M3L-AC100V
4F410-10-AC200V
4F420-10-AC200V
4F430-08-AC200V
4F510-15-AC200V
4F510-10-AC200V
4F510-15-AC200V
4F510-15-AC200V
4KB219-00-DC24V，材质介绍日本喜开理电磁阀
功能特点：
1）4KB219-00-DC24V电磁阀采用先导式软滑阀结构，动作频率达30次/分钟，适配高速自动化产线需求。
2）阀体采用耐腐蚀铝合金材质，表面经阳极氧化处理，符合ISO 8573-1压缩空气质量要求。
3）内部密封件选用氟橡胶（FKM），耐温范围-5℃～55℃，无给油状态下可稳定运行≥200万次。
4）内置浪涌吸收器（变阻器）及LED指示灯，实时反馈阀芯位置，支持故障快速定位。
5）防护等级达IP65，可承受300 m/s2冲击，满足汽车焊装、机床等严苛工况。
适用范围：
1）适用于自动化装配线气动执行元件控制，如气缸、气爪的换向与启停。
2）广泛应用于包装机械中贴标、封箱工序的压缩空气管路通断。
3）适配食品饮料行业清洗工位，因阀体无铜材质设计避免析出重金属污染。
4）适合半导体设备洁净室环境，电磁阀外部先导排气口采用消音器设计，降低噪声至55dB以下。
5）可用于铁路车辆制动系统先导控制，满足EN 50155振动与温度循环标准。
与其他产品对比：
| 对比项目 | 4KB219-00-DC24V电磁阀 | 同类软滑阀（如SMC VXZ系列） |
|----------|------------------------|------------------------------|
| 功耗 | 1.0W（保持电流0.042A） | 1.8W（保持电流0.075A） |
| 最低使用压力 | 0.2MPa（内部先导） | 0.25MPa（内部先导） |
| 手动装置 | 非锁定/锁定通用型+保护罩 | 单独选配锁定型 |
| 滤网配置 | 标配P气口滤网 | 需单独选购滤网组件 |
| 残压排出冗余 | 双阀串联可实现冗余排气 | 单阀无冗余功能 |
| 认证 | IP65+CE | IP65+UL |
核心优势：
1）超低功耗设计，24V DC下保持电流仅0.042A，适合电池供电或总线供电系统，减少热量累积。
2）双残压排出阀冗余结构（需2连配置），即使主阀故障仍可通过副阀完成残压释放，满足ISO 13849安全回路要求。
3）底板安装通孔兼容M4螺栓，无需额外支架，直接固定于铝型材或安装板，缩短装配工时30%。
4）可拆卸式保护罩设计，手动锁定后保护盖无法关闭，防止误操作导致锁定失效。
5）采用软滑阀芯无金属摩擦结构，粉尘环境下避免卡死，寿命比传统滑阀延长50%以上。
选型与使用注意事项：
1）气源需经3μm精密过滤，避免油雾或固态颗粒导致阀芯磨损；若必须给油，请使用ISO VG32透平油，间歇给油需控制在每周一次以内。
2）外部先导压力范围0.2～0.7MPa，低于0.2MPa时阀芯无法完全换向；高于0.7MPa需加装减压阀。
3）电磁阀不能用于腐蚀性气体环境，包括含氯、硫、氨的混合气体，否则密封件在48小时内失效。
4）安装时确保先导排气口（未加工孔）朝下或侧向，避免积尘堵塞；接线采用PUR护套电缆，紧固扭矩0.6N·m防松动。
5）环境温度低于-5℃时须加装电伴热防冻结；高于55℃时需选用耐高温型电磁阀。
常见问题解答：
1）电磁阀通电后无响应，如何排查？
答：首先测量DC24V电源波动是否在±10%以内，再检查LED指示灯是否亮起；若灯亮但阀芯不动，可能为先导压力低于0.2MPa或P口滤网堵塞，建议拆洗滤网并升至标准压力。
2）阀体表面温度偏高是否正常？
答：保持功耗1.0W下，自然通风环境阀体表面温升典型值15℃，若超过25℃需检查电源电压是否超限或负载端存在泄漏，导致线圈长期大电流。
3）手动装置锁定后无法复位怎么处理？
答：锁定状态下保护盖处于打开位置，需先按压手动杆并旋转至非锁定档位，听到“咔”声后合盖；若卡死可用软布包裹钳具轻旋，禁止加润滑油。
4）该阀能否替代AC220V线圈旧阀？
答：需确认旧阀口流量（如CV值），4KB219-00-DC24V在0.6MPa下流量为1200L/min，若旧阀流量相近可直接替换，但需更换电源适配器为DC24V 2A以上开关电源。
5）出现残压排气不畅如何解决？
答：检查双残压排出阀是否同步动作，可通过单独测试每侧阀芯；排气口堵塞时可拆下消音器用压缩空气反吹，并加装防尘罩。
