书面报价;AW30-F03BDE-B,SMC减压阀资料
安全使用描述
产品资料

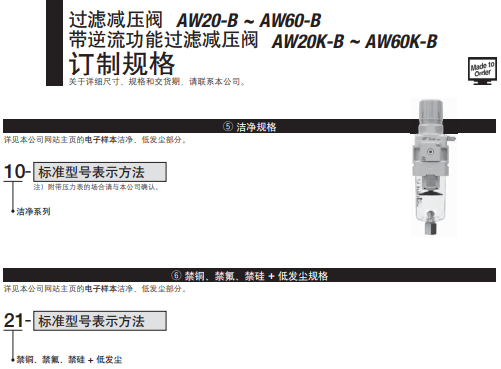

AW20-AW60-B 系列 模块式 过滤减压阀(带逆流功能)
●过滤器和减压阀一体化，可省空间、省配管
●该减压阀内置能将出口侧压力快速排出的机构
字段描述 字段取值 取值描述
主体大小 30 组合件大小
带逆流功能 - 无逆流功能
螺纹种类 F G
接管口径 03 3/8
可选项a B 带托架
可选项b D 浮子式自动排水器N.O.(常开)未加压时冷凝水排出
可选项c E 方形埋入式压力表(带限位指示器)，无设定螺母(面板安装用)
准标准a - 0.05～0.85MPa设定，聚碳酸酯杯
准标准b - 带排水活门，溢流型，流向:左→右，产品标牌、杯注意指示和压力表的单位表示:MPa
订制规格 - 标准
型号
AM150-02C
AM250-02
AM250-02C-T
AM350-04
AM350-04-J
AM350-04C
AM350-04D-R
AM350-04D-T
AM550-10-T
AM550-10C-RT
AM550-10C-X6
AM550-10D
AM550-10D-T
AM550-10D-X20
AM650-N14D
AM650-10
AM650-10-J
AM650-10-T
AM650-10D
AM650-10D-T
AM650-10D-X6
AM350-06
AM350-06D
AM350-06D-T
AM350-06D-X18
AM450-04
AM450-04-J
AM450-04-MR
AM450-04-R
AM450-04-T
AM450-04D
AM450-04D-T
日本SMC过滤减压阀工作原理：
顺时针旋转调节螺丝，调节弹簧受力并向下压膜片，于此相连的阀芯和底盘向下移动，这时阀芯底盘上方形成通路，气源压力通过出口输出。
当出口压力上升到设定压力大小时，通过出口压力感应孔传达到膜片底部，和弹簧压力保持平衡，并维持设定压力。
当出口压力大于设定压力，通过出口压力感应孔传达到膜片底部，膜片和底盘间的孔开启，出口压力通过这个孔传达到弹簧室 内并向大气排出，维持设定压力。
日本SMC过滤减压阀操作方法：
减压阀是在管道输送中不可缺少的阀门产品。使用减压阀应按照说明书操作，否则会因使用操作不当达不到减压的效果。
1．减压阀启用前，应打开旁通阀（冲洗阀），清扫管道污物，管道冲洗干净后，关闭旁通阀和冲洗阀，然后启用减压阀。
2．有的蒸汽减压阀前有疏水阀，需要先开启，再微开减压阀后的切断阀，zui后把减压阀前的切断阀打开，观看减压阀前后的压力表，调整减压阀调节螺钉，使阀后压力达到预定值，随即慢慢地开启减压阀后的切断阀，校正阀门出口压力，直到满意为止。固定好调节螺钉，盖好防护帽
3．如果减压阀出现故障或要修理时应先慢慢地打开旁通阀，同时关闭阀门前的切断阀，手动大致调节旁通阀，使减压阀出口压力基本上稳定在预订值上下，再关闭减压阀后的切断阀，更换或修理减压阀。待减压阀更换或修理好后，在恢复正常。
