喜开理CKD双作用式夹紧气缸，带复合功能

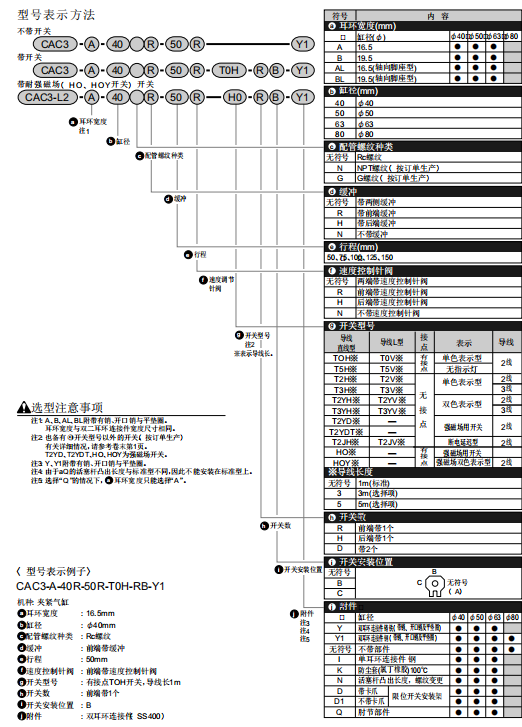

CAC3-B-63-150-T2YD-D-Y
安装方法
（1）将弹簧垫圈、平垫圈套在开槽六角螺栓上，然后安装开关座。
（2）将安装部件套在气缸拉杆上，然后紧固内六角螺栓。紧固力矩为0.5～0.7N?m。
（3）后紧固内六角止动螺钉。紧固力矩为1.7～2.0N?m。
移动方法
① 微调
松开开槽六角螺栓并仅移动开关本体，然后在指定位置进行紧固。紧固力矩为
0.5～0.7N?m。
② 粗调
彻底松开开槽六角螺栓与止动螺钉，连同安装部件移动至指定位置后，紧固开槽内六角
止动螺栓。紧固力矩为0.5～0.7N?m。
然后紧固止动螺钉。紧固力矩为1.7～2.0N?m。
安装方法
（1）将平垫圈、弹簧垫圈套在开槽六角螺栓上，然后穿过开关座的长孔并装在安装部上。
（2）将安装部件套在气缸拉杆上，然后紧固内六角螺栓。紧固力矩为1.5～1.9N?m。
（3）后紧固内六角止动螺钉。紧固力矩为1.7～2.0N?m。
产品资料
喜开理CKD双作用式夹紧气缸，带复合功能
