方形缸盖款：SMC拉杆型气缸CS1TN160-100
产品数据描述

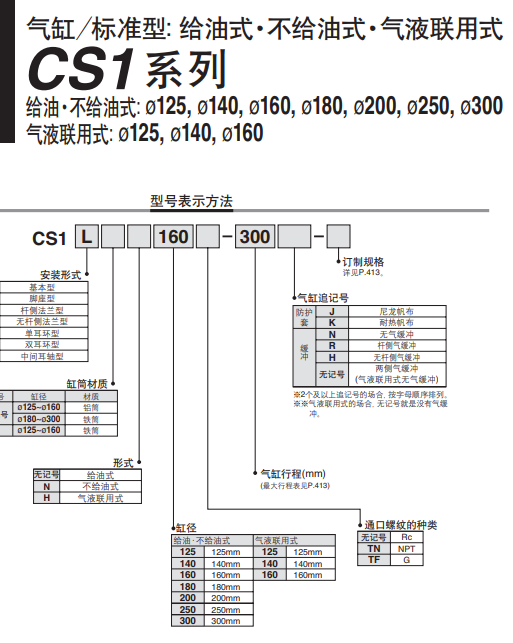

CS1 系列 气缸 标准型:给油式 不给油式 气液联用型
●方形缸盖、拉杆型的大缸径气缸
●带磁性开关 (CDS1系列: CDS1, CDS1W, CDS1□Q)
※ Φ125, Φ140 ,Φ160有气液型
字段描述 字段取值 取值描述
安装方式 T 中间耳轴型
缸筒材质 - 铝缸筒：缸径125，140，行程1000mm以下；缸径160，行程1200mm以下。
铁缸筒：缸径125，140，行程1001mm以上；缸径160，行程1201mm以上；缸径180~300。
形式 N 不给油式
缸径 160 缸径 160mm
通口螺纹的种类 - Rc
气缸行程 100 气缸行程 100mm
气缸追记号 - 两侧气缓冲（气液联用型无缓冲）
行程调整标记 - 无
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
气缸追记号2 - 两侧气缓冲（气液联用型无缓冲）
订制规格 - 标准
是否是第2种压力容器 - 是
其他特性
字段描述 取值描述
连接口径 3/4
作动方式 单杆双作用
低使用压力 0.05
高使用压力 0.97
环境温度 常温
作动速度 标准
缓冲形式 杆侧气缓冲 / 无杆侧气缓冲 / 两侧气缓冲 / 无缓冲
内置磁环 无
杆端螺纹 杆端外螺纹
0.2MPa理论推力IN 3760
0.3MPa理论推力IN 5640
0.4MPa理论推力IN 7520
