AR30K-02BE-B，SMC减压阀/过滤器原理
产品资料
AR20-AR60-B 系列 模块式 减压阀(带逆流功能)
●该减压阀内置能将出口侧压力快速排出的机构
字段描述 字段取值 取值描述
主体大小 30 组合件大小
带逆流功能 K 带逆流功能
螺纹种类 - Rc
接管口径 02 1/4
可选项a B 带托架
可选项b E 方形埋入式压力表(带限位指示器)，无设定螺母(面板安装用)
准标准a - 0.05～0.85MPa设定
准标准b - 溢流型，流向：左→右，手轮向下，产品标牌和压力表的单位表示：MPa
订制规格 - 标准
详细介绍
顺时针调节手轮，调压弹簧被压缩，推动膜片组件下移，通过阀杆，打开阀芯，则入口气压力经阀芯节流降压，压力输出
出口压力气体经反馈管进入膜片下腔，在膜片产生一个向上的推力。当此推力与调压弹簧力平衡时，出口压力便稳定一定在值。
3SMC减压阀特点
体积小，重量轻。
比传统的减压阀IR200输出流量大。
比传统的减压阀IR200溢流流量大。
压力设定。
调节螺钉的齿间距由传统的0.75mm改为0.5mm。
安装方便，可用托架独立安装或与现在的模块式过滤组合元件AF及AFM直接安装。
标准型也带面板安装。
先导排气口与主排气口分开。
可在洁净房使用(特注产品)。

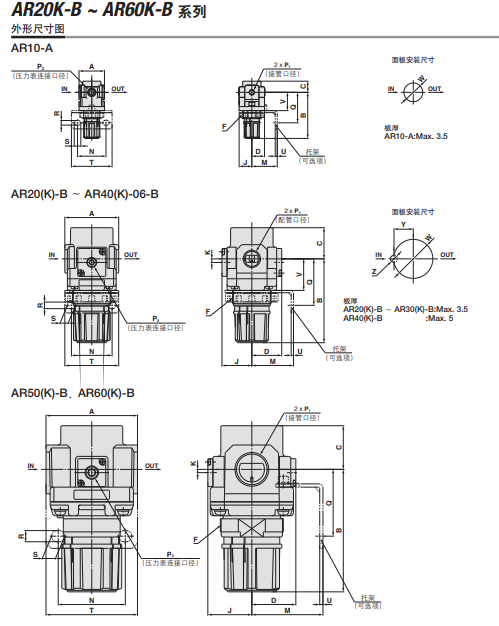

尺寸图
SMC减压阀的结构分析与产品资料介绍
将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。该阀的特点，是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。
SMC减压阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。
按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。
它由三部分组成：是直SMC减压阀的主闭部分；2是恒压降装置，相当于一定差减压阀。主要作用是使喷嘴得到稳定气源流量；3是喷嘴挡板装置和调压部分，起调压和压力放大作用，利用被它放大了的气压去控制主阀部分。
AR30K-02BE-B，SMC减压阀/过滤器原理
