NEW的SMC标准型单杆气缸：C96SDT32-145C
产品描述
C96 系列 符合ISO(15552)标准 气缸/标准型 单杆双作用
●追加系列 C96-W、C96K、C96K-W、C96Y系列 [New]
●追加定制规格 [New]
●轻量:多减小17%
●用新缓冲方式(气缓冲＋垫缓冲)缩短生产节拍时间
●垫缓冲使活塞停止时的金属噪音减小
字段描述
内置磁环 D 内置磁环
安装方式 T 中间耳轴型
缸径 32 缸径 32mm
气缸行程 145 145
带防护套 - 无防护套
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
带防护套2 - 无防护套
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
描述
连接口径 1/8
作动方式 单杆双作用
低使用压力 0.05
高使用压力 1.0
环境温度 常温
作动速度 标准
缓冲形式 垫缓冲 / 气缓冲
形式 气压式
通口螺纹的种类 G
杆端形状 杆端外螺纹
技术文章
气缸缸径的选择
根据气缸的负载状态，确定气缸的轴向负载力F。
根据负载的运动状态，预选气缸的负载率η。
根据气源供气条件，确定气缸的使用压力P。P应小于减压阀进口压力的85%。
已知F，η和P，对单作用气缸，预设杆径与缸径之比d/D=0.5，根据前面所述气缸理论力的计算公式和负载率计算公式，便可选定缸径D；对双作用气缸，同样使用前面所述气缸理论力的计算公式和负载率计算公式，便可选定缸径D。缸径D的尺寸应标准化。
气缸行程的选择
根据气缸的操作距离及传动机构的行程比来预选气缸的行程。为便于安装调试，对计算出的行程要留有适当余量。应尽量选为标准行程，可保证供货速度，成本降低，特殊行程仍可接受客户预定。
气缸品种的选择
根据气缸承担任务的要求来选择气缸的品种。例如要求气缸到达行程终端无冲击现象和撞击噪声，应选缓冲气缸；如要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能的气缸；除活塞杆作直线往复运动外，还需缸体做摆动，可选耳轴式或耳环式安装方式的气缸等。
气缸选择的注意点
要选择质量稳定，价廉物美的气缸并不难，主要从气缸的内部结构，材质的选用上入手。
缸筒：铝合金硬质阳极处理，内壁必研磨光滑
活塞杆：选用中碳钢45#40cr,经冷拉精拔，粗精无心磨削，镀铬和精细抛光等多道工序加工而成，表面粗糙度Ra0.8-1.5(1000mm-15000mm),硬度HB220-260，直线度0.15/1000mm,圆度0.01mm,镀铬厚度0.02-0.05mm

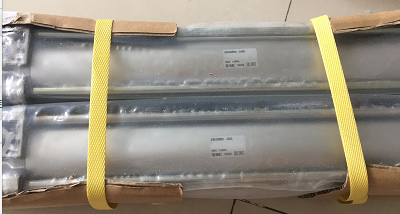

参考图
NEW的SMC标准型单杆气缸：C96SDT32-145C
