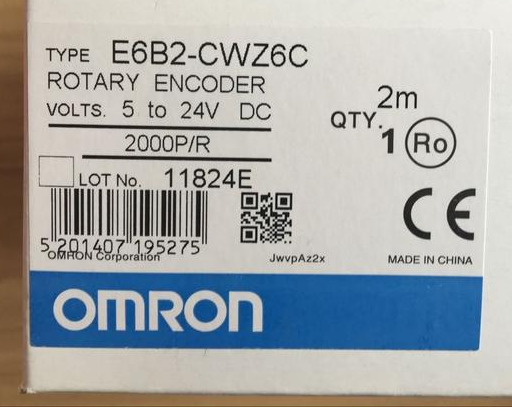

欧姆龙E6B2-CWZ6C旋转编码器的接线方法
简介
φ6的通用型增量式旋转欧姆龙编码器
对应电源电压DC5～24V(集电极开路输出型)
外径φ40备有***2000P/R的分辨率（脉冲/旋转）
具备使Z相对简单化的原点位置显示功能
实现轴负重、径向30N、推力向20N
附有逆接、负荷短路保护回路，改善了可靠性(也备有线性驱动输出)
增量型
外径：φ40
分辨率 ：3,600p/r
对应电源电源dc5-24v （集电极开路输出型）
实现轴负重、径向30n、轴向20n
附有逆接、负荷短路保护回路，改善了可靠性
丰富的输出型式可供选择，
备有互补输出、线性驱动输出型式对应远距离传输
规格
| 型号 | E6B2-CWZ6C | |||||
| 电源电压 | DC5V—5%～24V+15% 脉冲(p-p)5%以下 | |||||
| 消耗电流 *1 | 70mA以下 | |||||
| 分辨率(脉冲/旋转) | 10、20、30、40、50、60、100、200、300、360、 400、500、600、720、 800、1,000、1,024、1,200、 1,500、1,800、2,000 | |||||
| 输出相 | A、B、Z相 | |||||
| 输出位相差 | A相、B相的位相差90±45℃(1/4±1/8T) | |||||
| 输出方式 | NPN集电极开路输出 | |||||
| 输出容量 | 外加电压：DC30V以下 同步电流：35mA以下 残留电压：0.4V以下 (同步电流35mA时) | |||||
| ***响应频率 * 3 | 100kHz | |||||
| 输出上升 下降时间 | 1μs以下 控制输出电压：5V 负载电阻1kΩ 导线长：2m | |||||
| 起动转矩 | 0.9mN·m以下 | |||||
| 惯性力矩 | 1×10-6kg·m2以下(600脉冲/旋转以下：3×10-7kg·m2以下) | |||||
| 轴允许力 | 径向 | 30N | ||||
| 轴向 | 20N | |||||
| 允许***旋转数 | 6,000r/min | |||||
| 保护回路 | 负载短路保护、电源逆接线保护 | |||||
| 环境温度范围 | 动作时： -10～+70℃、保存时：-25～+85℃(不结冰) | |||||
| 环境湿度范围 | 动作时、保存时：各35～85%RH(不结露) | |||||
| 绝缘电阻 | 20MΩ以上（DC500V兆欧表） 充电部整体与外壳间 | |||||
| 耐电压 | AC500V 50/60Hz 1min 充电部整体与外壳间 | |||||
| 振动(耐久) | 10～500Hz 复振幅2mm或150m/s2 X、Y、Z各方向 1扫描 11min 3扫描 | |||||
| 冲击(耐久) | 1,000m/s2 X、Y、Z各方向 3次 | |||||
| 保护构造 | IEC规格 IP50 | |||||
| 连接方式 | IEC规格 IP64 （JEM规格 IP64f 防滴·防油）* 4 | |||||
| 材质 | 外壳 | 亚铅合金 | ||||
| 本体 | 铝 | |||||
| 轴 | SUS420J2 | |||||
| 质量(包装状态) | 约100g | |||||
| 附件 | 耦合器（连轴器）、六角扳手、使用说明书 | |||||
