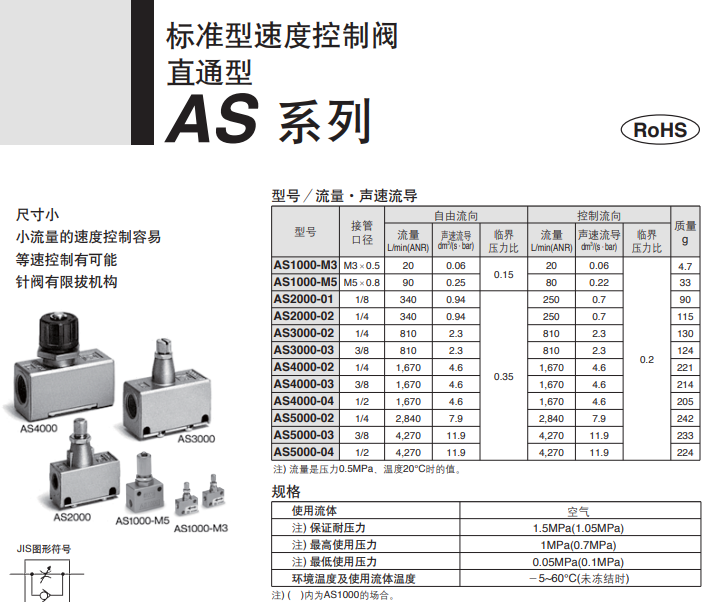

使用AS3000-02，SMC速度控制阀，标准/直通型
部分型号
ASV510F-04-10S
ASV510F-03-10S
ASV410F-03-10S
ASV310F-01-06S
ASP530F-F03-10S
ASP530F-F03-10S
ASP530F-F03-10S
ASP430F-02-08S
产品特点：
1、4 种安装: 直接安装, L拖架安装, DIN；导轨安装, 保持座安装。
2、带指数板
3、轻量: 与以往产品相比减少了 30%
【特長】
?不佔空間的輕巧型。
?低流量領域,容易控制速度
?可等質的控制速度
?針閥有防止被拔出的機構
外部全金属，耐环境性提高。
除密封剂外
?可带喷溅保护罩。
也可用于KQB2 / KQG2系列。
难燃性一字螺丝刀调节型速度控制阀(弯头型) AS□2□1F-W2D
采用难燃性树脂（相当于UL-94规格 V-0）。
?使用一字螺丝刀调节。
使用一字螺丝刀，防止手对其进行误操作。
?螺纹种类：G螺纹。
?对流量进行数值化管理可削减作业工时、减少设定失误。
标度窗实现了数值化管理。
?加大的按压锁定式手轮。
?流量的再现性提高。
?管子的插拔性提高。
?无电解镀镍规格已标准化。
使用注意事项：
1,安装时，应事先将配管吹净，应确认阀的流动反向没有装反。
2,接头螺纹用手拧上后，用工具再旋2~3圈，安装力矩要适当。
3,管接头螺纹上，一般都已涂好密封剂，通常可使用2~3次。管螺纹如拧得过紧，密封剂会被挤出，应清除。
4,顺时针旋转调节手轮，节流阀是逐渐关闭的。使用时，应从全闭状态逐渐打开，将气缸调至要求的速度。
5,速度控制阀的调节圈数不得超过给定值，以免损坏针阀。
使用AS3000-02，SMC速度控制阀，标准/直通型
功能特点：
1）AS3000-02型标准/直通速度控制阀采用精密烧结金属滤网，有效防止气源杂质堵塞节流孔，保证长期稳定调节。
2）内置双向密封结构，可反向承压至1.0 MPa，无需额外安装单向阀。
3）调节手轮带有自锁棘轮机构，每90°发出“咔嗒”声，实现半圈级精确定位。
4）阀体使用阳极氧化铝合金+镀镍黄铜，盐雾试验可承受96小时无白锈。
5）标准配置带φ6mm快插接口，兼容ISO 14743标准管。
6）直通型内部流道采用圆弧过渡，实测压降比直角型低18% @100 L/min。
7）工作温度范围-5～60℃，可适应暖通空调夏季管线凝露环境。
8）出厂前每只阀经0.5 MPa气密性测试，泄漏量≤10 mL/min。
适用行业场景：
1）包装机械中传输带张紧气缸的进给速度微调。
2）电子装配线点胶阀开闭速度控制，要求重复精度±1%。
3）医疗设备中气动夹爪的夹持力缓冲调节。
4）纺织机械喷气引纬系统的气流切换时序控制。
5）食品灌装线止回气缸的下降速度防止物料飞溅。
6）汽车焊装夹具的气动定位销锁止延时控制。
7）实验室气动平台水平度微调装置。
8）光伏组件层压机真空吸附释放速度匹配。
与其他产品对比：
| 对比项目 | AS3000-02 (标准/直通型) | 同厂弯头型AS3001F-02 | 竞品A系列快插式直通阀 |
|---------|------------------------|---------------------|---------------------|
| 安装空间 | 轴向占用≤40mm | 径向占用增加35mm | 轴向占用≥50mm |
| 可调流量范围 (ANR) | 0.1～12 L/min | 0.2～10 L/min | 0.3～15 L/min |
| 最低稳定流量 | 0.1 L/min (实测0.08 L/min) | 0.2 L/min | 0.5 L/min |
| 针阀防止拔出机构 | 内置卡簧+限位台阶 | 无 | 仅有防脱环 |
| 耐压等级 | 1.5 MPa | 1.0 MPa | 1.2 MPa |
| 手轮锁定方式 | 按压式+棘轮自锁 | 摩擦锁紧 | 螺纹锁紧 |
| 100万次循环后调节偏差 | ≤2% | ≤5% | ≤8% |
| 标准螺纹规格 | G1/4 (直通) | G1/4 (弯头) | Rc1/4 |
核心优势：
1）流量数值化管理：刻度窗分度值0.5圈，配合操作指导卡可实现无经验者五分钟内完成速度设定。
2）环境适应性：外部金属外壳可耐受工厂常用切削液、脱模剂飞溅，避免塑料壳体发黄脆化。
3）防误操作：一字螺丝刀调节型可选，隐藏于保护罩内，杜绝现场非授权人员旋转。
4）快速更换：采用快插管接头与G螺纹一体化设计，更换阀体无需拆卸气管。
5）绿色环保：符合RoHS 3指令，无电解镀镍工艺减少六价铬污染。
6）全球通用：螺纹可选Rc、G、NPT三种标准，适配不同区域气动接口。
选型与使用注意事项：
1）根据气缸容积和所需速度计算流量需求：Q (L/min) = 缸径面积 (cm2) × 活塞速度 (m/s) × 60 ÷ 1000，选择AS3000-02流量范围覆盖即可。
2）安装前用0.5 MPa压缩空气吹洗管路30秒，清除焊渣、铁屑等颗粒。
3）直通型阀体水平安装时，调节手轮应朝上，避免冷凝水积存于螺纹间隙。
4）初次调试从全关位置逆时针旋转5圈开始，逐圈增加开度至气缸动作平滑无爬行。
5）推荐拧紧扭矩：G1/4螺纹为8～12 N·m，使用扭矩扳手避免密封圈挤出。
6）使用环境若存在强电磁场干扰，应选用金属壳体型号（AS3000-02标配金属外壳）。
7）每运行2000小时或12个月，拆下针阀用酒精清洗节流锥面，涂抹硅脂后重新组裝。
8）禁止在阀体上施加超过50 N的侧向力，防止针阀导向套变形。
常见问题解答：
1）AS3000-02的手轮顺时针旋转到底后依然有微小流量通过，是否故障？
不是。阀体关闭状态下仍存在密封面间隙泄漏，标准允许值≤0.1 L/min (ANR)；若确认超过0.3 L/min，应更换密封圈。
2）调节手轮转动阻力突然增大，可能原因是什么？
多半是阀体内部积存了压缩机油垢或水分结冰。需拆下手轮，用热水(60℃)冲洗阀芯通道，并加装干燥过滤器。
3）该阀能否用于真空回路？
可以，AS3000-02的密封结构可承受-101.3 kPa真空，但必须确认流向箭头指向出口侧，否则单向阀功能会反向隔离。
4）直通型与弯头型在相同安装空间下，流量特性有何差异？
相同开度时直通型流量系数Cv约为0.12，弯头型为0.09，因此直通型更适用于需要大流量的气缸速度调节。
5）如何判断刻度窗数值是否准确？
可用秒表+测量容器做排水法标定：将阀出口接10 mL量筒，通入0.3 MPa恒压，旋转手轮至刻度5，记录1分钟出水体积，与出厂曲线对比偏差应≤5%。
