R480058652安沃驰气缸,安装位置全解
对应数据表
822125006
R480079809
0822120007
0822121007
0822122007
0822123007
0822124007
0822125007
R480140833
0822120008
0822121008
0822122008
0822123008
0822124008
0822125008
R480141106
0822120009
0822121009
0822122009
0822123009
0822124009
0822125009
R480140759
0822120010
0822121010
0822122010
0822124010
0822125010
R480141373
0822120011
0822121011
0822122011
0822123011

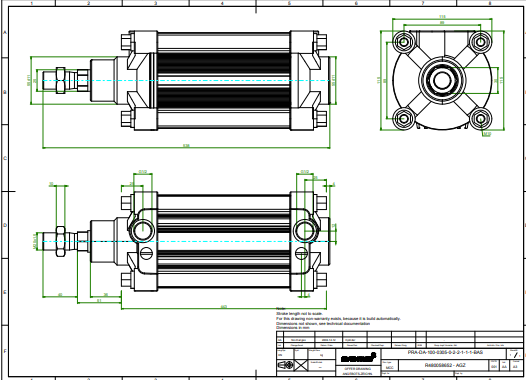

本产品的使用尺寸图
系列 PRA 型材缸-PRA系列
活塞直径 100 活塞直径100
中风 0305 行程mm
线程数 0 ISO螺纹
缓冲 2 气动缓冲
活塞 2 带磁环的活塞
活塞杆 1个 单
密封件 1个 密封-标准PUR(-20°C至80°C)
刮刀 1个 刮板-标准PUR
防腐蚀保护 1个 标准
活塞杆延长 0 无活塞杆延伸
防爆 000 没有ATEX
耳轴安装 0 无耳轴安装
位置耳轴安装 0
端盖 0 端盖未经表面处理
港口位置
港口位置前 0 0°(12小时)
端口位置后方 0 0°(12小时)
配饰
活塞杆支架 000 没有安装
安装在前盖 000 前盖未安装
安装方向正面 00 不安装
安装在后盖 000 后盖未安装
背面安装方向 00 不安装
反向轴承 000 无副轴承
指导单位 000 没有导向装置,没有锁定元件
感应器类型 000 无传感器
传感器位置 00 无传感器位置
配件前 000 前盖-无配件
后配件 000 后盖-无配件
注意:
订购和清楚标识配置的产品需要特定的部件号。如果部件号未在类型代码下显示,请在“保存项目”下保存配置。
活塞杆 活塞杆(ASM)100-0305-0-2-1-1-1
管 管子PRA-100-0305-0-1-1
备件套件-标准(自2014年以来用于气缸) R413000903 备件套件PRA / TRB-100-ST
R480058652安沃驰气缸,安装位置全解
