AW30-03BCE-B，上海SMC过滤减压阀资料
产品使用要求
当入口压力高于调节压力时，止回阀将作为常规调节器运行（图1）。
当入口压力关闭并耗尽时，施加到阀上的任何入口压力都将丢失。 阀座的作用力：
仅是阀弹簧力@。 当使用出口力打开阀门：时，出口压力将在入口侧排出
（图2）。 当设定压力为0.15 MPa或更低时，由于气门弹簧的作用力，气门：可能不会打开。
AW20-AW60-B 系列 模块式 过滤减压阀(带逆流功能)
●过滤器和减压阀一体化，可省空间、省配管
●该减压阀内置能将出口侧压力快速排出的机构
字段描述 字段取值 取值描述
主体大小 30 组合件大小
带逆流功能 - 无逆流功能
螺纹种类 - Rc
接管口径 03 3/8
可选项a B 带托架
可选项b C 浮子式自动排水器N.C.(常闭)未加压时不排出
可选项c E 方形埋入式压力表(带限位指示器)，无设定螺母(面板安装用)
准标准a - 0.05～0.85MPa设定，聚碳酸酯杯
准标准b - 带排水活门，溢流型，流向:左→右，产品标牌、杯注意指示和压力表的单位表示:MPa
订制规格 - 标准
技术要求
无法进行残余压力处理（去除出口压力）
对于AW20-B至AW60-B，即使入口压力为
累。进行残留压力处理时，请使用
具有回流功能的滤波器调节器（AW20K-B至AW60K-B）。
2.空气过滤器，过滤器调节器和润滑器的标准碗，
以及注油器的观察球罩均由
聚碳酸酯。不要在周围环境中使用
暴露于或接触有机溶剂，化学物质，
切削油，合成油，碱和螺纹锁固剂。
1.每两年或在压力下降时更换滤芯
达到0.1 MPa（以先到者为准）以防止损坏
元素。
警告
1.在验证入口显示值的同时设置调节器
和出口压力表。过度旋转调节器旋钮
可能会损坏内部零件。
2.请勿在压力调节器旋钮上使用工具，因为这可能
造成破坏。必须手动操作。
警告
1.调整前，请确保解锁旋钮
压力并锁定后
设定压力。未能遵循
此过程可能会损坏
旋钮和出口压力可能
波动。
s将压力调节器旋钮拉到
开锁。 （您可以目视验证
带有出现的“橙色标记”
在间隙中。）
压力调节器旋钮
锁。当旋钮不容易时
锁定，将其左右旋转一点
然后按下它（当旋钮
锁定的“橙色标记”，即
差距将消失）。
2.旋钮盖可以防止
旋钮的粗心操作。参考
有关详细信息，请参阅第97页。
3.将碗安装在
AW30-B至AW60-B，因此安装它们
锁定按钮与
前面（或后面）的凹槽
避免跌落或损坏机身碗。

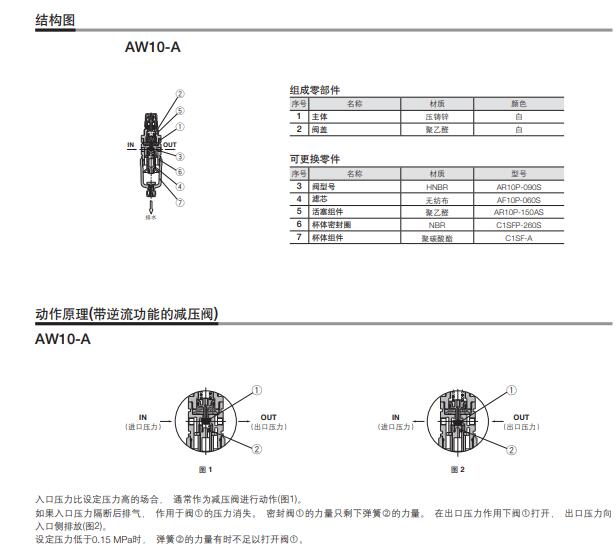

产品结构图
AW30-03BCE-B，上海SMC过滤减压阀资料
