日本SMC自动排水器：AD402-04工作原理
产品资料
AD402 系列 自动排水器/相关附属元件
●自动排水
字段描述 字段取值 取值描述
螺纹的种类 - Rc
接管口径 04 IN:1/2;OUT:3/8
准标准规格
在以下操作下使用自动排水
为了防止故障条件。
1）在3.7 kW以上运行压缩机
{400 L / min（ANR）}。
2）在工作压力下使用AD402
0.1 MPa以上和AD600 0.3以上MPa。
警告/管道
管道应在以下情况下进行
为了防止故障条件。
对于排水管道，请使用内径为I.D.的管道。 不是
小于?10，长度不超过5 m。
避免立管。

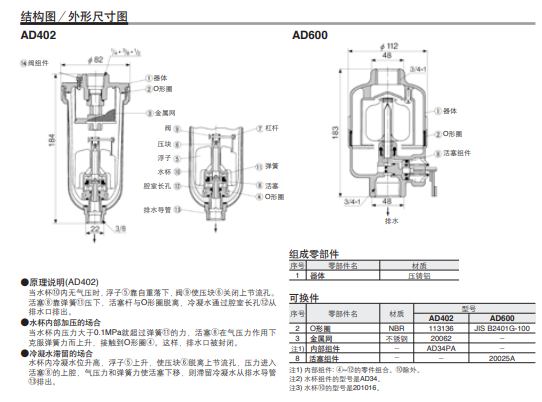

工作原理（AD402）
s当碗内没有压力时
，float =的下降
由于其自身的重量，阀8关闭了腔室B的孔。 活塞2是
被弹簧推下，排水管穿过水箱的
长孔进入壳体并排出。
s在碗内施加压力时：
压力为0.1 MPa以上时，克服弹簧力
，使活塞2上升并与O形圈接触
;。 因此，碗的内部
与外界隔离。
s排水累积后：
浮动=由于浮动而上升并打开了腔室孔B，
允许压力进入腔室B。活塞2由于下降
内压和弹簧力，以及累积的
排水管通过排水管排出。
