SMC五通电磁阀 SY9320-5LZD-03的接线方式
SY3000·5000·7000·9000 系列 5通电磁阀 直接配管型 单体
产品尺寸图
●3通阀和5通阀可混合安装
●消耗功率: 0.1 W (带节电回路)
●集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式
●集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9
描述
系列 9 SY9000
机能 3 3位中封式
线圈规格 - 标准
额定电压 5 DC24V
导线引出方式 L L型插座式导线引出(长300mm)
LED及过电压保护回路 Z 带指示灯·过电压保护回路
手动操作 D 压下回转锁定式(旋具操作型)
A·B接管口径 03 3/8
螺纹的种类 - Rc
托架 - 无
订制规格 - 标准
CE对应 - -
其他特性
描述
密封方式 弹性密封
阀可选项 内部先导式
小Cv值 1.9
小Cv值2 2.2
Cv值 1.5
Cv值2 2.2

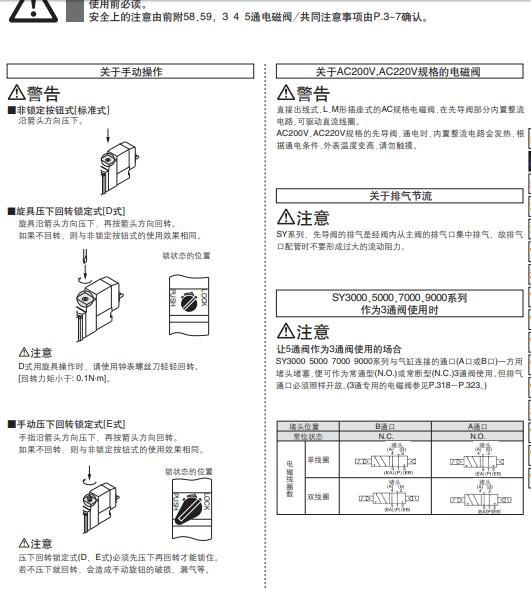

产品资料
这些安全说明旨在防止危险情况和/或设备损坏。
这些说明通过“小心”，“警告”或“危险”标签指示潜在的危险级别。
它们都是安全的重要注意事项，除国际标准外，还必须遵守
（ISO / IEC）* 1）和其他安全规定。
* 1）ISO 4414：气动液压-与系统有关的一般规则
ISO 4413：液压流体动力-与系统有关的一般规则
IEC 60204-1：机械安全-机械电气设备（第1部分：一般要求）
ISO 10218-1992：操纵工业机器人-安全
警告
注意表示危害程度较低，如果无法避免，
可能会导致轻度或中度受伤。
警告
警告表示危害为中等风险，如果没有，则为中等风险
避免会导致死亡或严重伤害。
危险
危险表示具有高风险的危害，如果不避免，将会
导致死亡或严重伤害。
安装连接器，握住操纵杆和连接器单元
在手指之间插入并直接插入
电磁阀，以便将杠杆的棘爪推入
凹槽和锁。
拆下连接器，通过以下方法从凹槽中拔出棘爪
用拇指向下推控制杆，然后将
连接器直出。
2.压接导线和插座
剥去导线末端的3.2至3.7毫米，插入导线末端
将芯线均匀地插入插座，然后通过
卷边工具。完成此操作后，请注意
导线不进入芯线压接区域。
产品型号
SMC 真空阀 VK332V-5G-M5
SMC 电磁阀 SY3140-5LOZ
SMC 接头 KQ2L04-M5A
SMC 电磁阀 SY5220-5LZD-01
SMC 电磁阀 SY5420-5LZD-01
SMC 电磁阀 SY7120-5LZD-02
SMC 电磁阀 SY7320-5DZD-02
SMC 电磁阀 SY9220-5DZ-03
SMC 减压阀 AR50-10-B
SMC 限流阀 AS2311F-01-04S
SMC 真空过滤器 ZFC100-04B
SMC 电磁阀 SY5120-5LZD-01
SMC电磁阀连接方式
①旋松固定用螺钉，把连接器从电磁阀端子台上取下。
②在取下固定螺钉后，从端子台下部的缺口处插入一字改
锥并撬一下，把端子台与壳体分离。
③旋松端子台上的端子螺钉（一字螺钉），根据接线方法
将导线的芯插入端子，然后确实地固定端子螺钉。
④请在拧紧压累螺母之后，固定导线。
VFS4310-5DZB-04
SYJ712-5LZD-01
SY9320-5LZD-03
VQ31A1-5G-C10
SY7320-5DZD-02
SY7120-5LZD-02
SY9120-5LZD-03
