所属行业：机械设备> 气动元件(机械、工业制品、行业设备)> 气缸
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议
日本SMC薄型气缸，CDQ2A50-30DZ-M9BS
AW20-02B-2-A

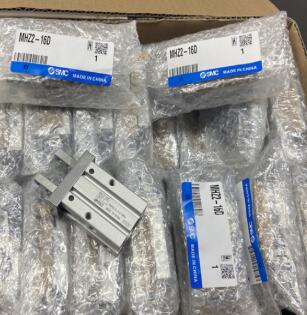

MHZ2-16D-M9PV
CDQ2A50-30DZ-M9BS
CDJ2B10-15-C73
CDJ2B10-45-C73
CDJ2B16-45-C73
MGPM16-20Z-A93
GPM16-40Z-A93
MHZ2-16D-M9PV
CDJ2D10-15-C73
CDJ2B16-75-C73
MGGMB25-300-C73
气缸,CDQ2A50-30DZ-M9BS
ITV2050-01F3CL3-X88
ITV2050-012N3-X136
产品描述
CQ2 Z 系列 薄型气缸：标准型/单杆双作用
●节省空间气缸，薄形、装置紧凑型设计
●可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)
●磁性开关不突出表面
●新追加双耳环型、小型脚座型
●质量：减少5%到13%(和以前的CQ2系列相比)
●安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)
●带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
字段描述 字段取值 取值描述
内置磁环 D 内置磁环
安装方式 A 两端螺孔式
形式 - 气压式
缸径 50 缸径 50mm
安全手册
SMC气缸CQ2B16-20D允许横向负载可向活塞杆前端加的横向负载是有限的。
CQ2B16-20D气缸一旦超过加的横向负载的界限，会导致由于密封件类异常磨损而出现漏气，
Smc气缸CQ2B16-20D还可能有缸筒与活塞咬住轴承部发生异常磨损。
Smc气缸CQ2B16-20D往活塞杆上加横向负载时，应处于样本内所示允许值内进行。
允许横向负载在不能容纳的场合，可使用双杆气缸、设置导杆，相应变更缸筒尺寸，
以便处于允许值以内。smc气缸CQ2B16-20D另外，比从前的产品CQ2 薄型气缸耐2 倍
的横向负载的耐横向负载气缸( 第128页)也可作为标准品使用。
气缸的输出力不足和动作不平稳，一般是因活塞或活塞杆被卡住、润滑不良、供气量不足，
或缸内有冷凝水和杂质等原因造成的。对此，应调整活塞杆的中心；
检查油雾器的工作是否可靠；供气管路是否被堵塞。当气缸内存有冷凝水和杂质时，应及时清除。
通口螺纹的种类 - Rc/M螺纹
气缸行程 30 气缸行程 30mm
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
缸体可选项 - 标准(杆端内螺纹)
磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面
安装螺钉同包 - 无安装螺钉
杆端安装件 - 无
磁性开关型号 M9B 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长0.5m, 适用电压：DC24V(DC10~28V)
磁性开关个数 S 1个
订制规格 - 标准
安装
2.与工件的连接
当工件安装在活塞杆端上时，连接
它们使活塞杆和工件的中心对齐。如果他们
偏心，产生侧向载荷并提及现象
在（1）中可能发生。为了不施加偏心载荷，
建议使用浮动接头或简单接头。
本SMC薄型气缸，CDQ2A50-30DZ-M9BS
