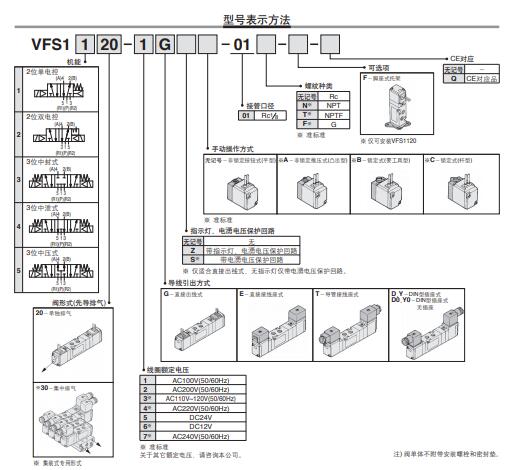

预订SMC五通电磁阀，显示其安装尺寸图纸
VFS1120-5DZB-01
VFS1000 系列 5通先导式电磁阀 间隙密封 直接配管型
●主阀构造为间隙密封
●丰富的尺寸选择
●用于驱动大中型气缸
●集装式可选项丰富
●对应控制单元(VFS2000/3000/4000, 底板配管型)
●集装式型号: VV5FS1，VV5FS2，VV5FS3，VV5FS4，VV5FS5

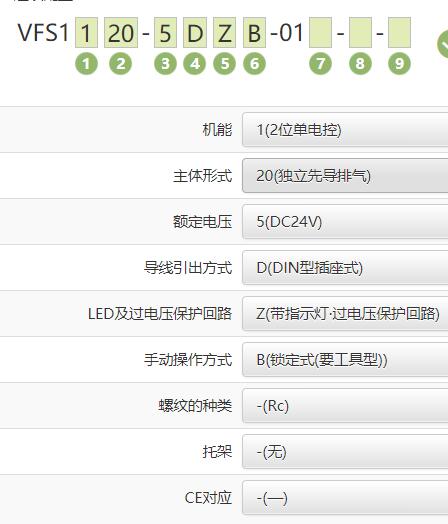

字段描述
机能 1 2位单电控
主体形式 20 独立先导排气
额定电压 5 DC24V
导线引出方式 D DIN型插座式
LED及过电压保护回路 Z 带指示灯·过电压保护回路
手动操作方式 B 锁定式(要工具型)
螺纹的种类 - Rc
托架 - 无
CE对应 - —
其他特性
描述
A·B接管口径 1/8
更换方法
电磁阀更换
●拧松阀本体的安装螺钉，将电磁阀笔直拔
出，若以其它角度拔出，有可能造成意外事
故。
●当电磁阀安装到底板上时，将插针组件(底
板侧)笔直插入到插座组件(阀体侧)上。
●适合压着端子
VFS3000:1.25-3、1.25-3S、1.25Y-3N、
1.25Y-3S
VFS4000:1.25-3.5M、1.25Y-3L、1.25Y-3M
VFS5000:1.25-4、1.25-4M
VFS6000:1.25-3.5M，1.25Y-3L、1.25-3M
●无＋、－极性。
●端子螺钉紧固力矩:0.6N·m
非插入式(带接线端子)
●若卸下盖q，即可看到阀体内安装有接线端
子台w，请与各电源侧接线。带指示灯及电
湧电压保护回路的场合，笔直拔出指示灯和
电湧电压保护回路基板e后再接线。
●适合压着端子
VFS3000:1.25-3、1.25-3S、1.25Y-3N、
1.25Y-3S
VFS4000、5000、6000: 1.25-3.5M、
1.25Y-3L、
1.25Y-3M
●无＋、－极性。
●端子螺钉紧固力矩:0.6N·m
插入式(带接线端子)
●取下底板上的连接盖q，即可看见安装在底
板内的插入式接线端子台w。
●接线端子台上如下标记，请与相应的电源线
接线。
先导阀盖
安装螺钉
地线
端子台标记
线圈A侧 线圈B侧
－□:线圈额定电压 记号:参见下表
1: 100~120V
2: 200~220V
5: 24V
6: 12V
7: 240V
先导阀更换
●由于是插入式，先导阀组件可更换。但是
当变更带指示灯和电湧电压保护回路的线圈
电压时，应更换
灯及电湧电压保
护回路基板。因
此，应同先导阀组件一起订购。
拆下歧管的接线盖，露出连接的接线盒
到歧管块。 来自电磁阀的导线是
与端子排上侧的端子连接。 （上
端子排，导线的A和B侧均连接
电磁阀的位置符合相应的标记A
和B在模块上。）连接电源侧的每根引线
连接到下部接线盒上的相应电磁阀。
VFS2000在接线板上带有标记+ COM，但是– COM
规格也可提供。
型号（包括SMC气缸，电磁阀，气动元件）
MDBB100-150Z
MDBB100-200Z
CP96SDB40-200C-A93
GKM6-12
MDBB40-50Z
MDBB40-700Z
MDBB50-500Z
MDBL40-600Z
MDBL80-500Z
CDRB2BWU10-270SZ
CP96SDB40-50C
MBB63-150Z
MBD50-100Z
MDBT63-175Z
CP96SDB32-50C
CP96SDB100-160C-A93
CP96SDB32-70C
CP96SDB80-150C
MDBT80-150Z
VND104DS-10A
CP96SDB40-75C
CP96SDB40-50C
CP96SDB40-75C
CP96SDB40-500C
CP96SDB50-25C
MDBB40-500Z
CP96SDF100-500C
