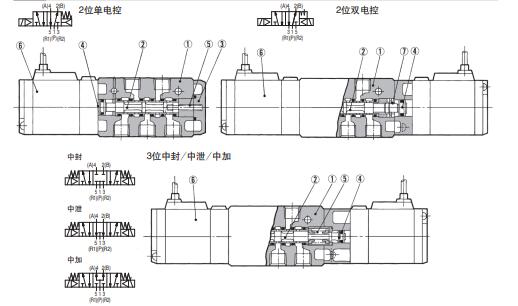

销售日本SMC5通电磁阀VFS5610-5DZ-06
1、根据管道参数选择电磁阀的：通径规格（即DN）、接口方式
1）按照现管道内径尺寸或流量要求来确定通径（DN）尺寸；
2）接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。
2、根据流体参数选择电磁阀的：材质、温度组
1）腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀；
2）高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的；
3、根据压力参数选择电磁阀的：原理和结构品种
1）公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定
电磁阀(Electromagnetic valve)是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
（2）分步直动式电磁阀：
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）流体状态：大至有气态，液态或混合状态，特别是口径大于DN25时一定要区分开来；
4）流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。
（3）先导式电磁阀：
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关 闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀、常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。
电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原 则，其次是根据六个方面的现场工况（即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择）。
选型依据：
销售日本SMC5通电磁阀VFS5610-5DZ-06
功能特点
1）日本SMC5通电磁阀VFS5610-5DZ-06采用先导活塞式结构，实现零压差启动，无需最小工作压差。
2）响应时间低至15ms，满足高频切换场景（最高动作频率10Hz）。
3）线圈功率仅1.8W（DC24V），发热量低，支持连续通电。
4）内置手动操作按钮和消音器，便于调试与降噪。
5）阀体材质为铝合金阳极氧化，密封件采用FKM橡胶，耐油耐温范围-10℃～+60℃。
6）接口规格G1/4（Rc1/4），适配多种气管接头。
适用范围
1）气动自动化产线：用于气缸、气动夹爪的换向控制。
2）包装机械：高速装盒机、贴标机、灌装设备的气路切换。
3）电子装配：PCB分板机、点胶机、焊接机器人气动回路。
4）汽车零部件：焊接夹具、气动打标机、涂装线气阀岛。
5）医疗设备：呼吸机、麻醉机气体分配模块。
6）食品饮料：灌装封口机、气动输送线（需使用洁净压缩空气）。
与其他产品对比
| 对比项目 | 日本SMC VFS5610-5DZ-06 | 直动式5通电磁阀 | 分步直动式5通电磁阀 |
|----------|------------------------|------------------|----------------------|
| 启动条件 | 零压差即可启动 | 需克服弹簧力，低压时可能失效 | 需一定压差（>0.05MPa） |
| 功耗 | 1.8W | 4~6W | 3~5W |
| 最高频率 | 10Hz | 5Hz | 8Hz |
| 安装方向 | 任意方向 | 水平安装 | 水平安装 |
| 寿命（循环） | 5000万次 | 2000万次 | 3000万次 |
| 适用介质 | 压缩空气、惰性气体 | 压缩空气、水（需定制） | 压缩空气、真空 |
核心优势
1）超长机械寿命：经SMC内部测试，在标准工况下可达5000万次以上，减少停机更换成本。
2）高密封可靠性：采用Viton双唇密封结构，静态泄漏量低于0.2L/min（0.6MPa）。
3）安装灵活：支持管式、板式、集装式多种安装方式，可配置成阀岛。
4）国际认证齐全：符合CE、UL、RoHS标准，适用于出口设备。
5）快速响应：5ms开启、10ms关闭，确保同步控制精度。
选型与使用注意事项
1）供气压力：工作压力范围0.15～0.9MPa，最低启动压力需≥0.15MPa（零压差可启动但建议≥0.2MPa保证稳定）。
2）电压规格：标准DC24V±10%，可选AC220V/50Hz，注意确认线圈标识。
3）介质处理：必须使用过滤精度≤5μm、含油量≤0.1mg/m3的干燥压缩空气，否则缩短寿命。
4）安装方向：虽支持任意方向，但推荐线圈朝上或水平放置，避免冷凝水积聚。
5）配管口径：标配G1/4，若需Rc1/4或NPT1/4，订货时注明转换接头。
6）特殊环境：防爆场合需选用Ex系列，VFS5610标准型不适用。
常见问题解答
1. VFS5610-5DZ-06的“5DZ”代表什么含义？
“5”代表5通，“D”代表DC电源，“Z”代表先导式且带手动操作。整体型号说明为单电控、先导式、DC24V电磁阀。
该阀能否用于真空环境？
可以，但需真空度在-0.1MPa以内，且无法从真空侧驱动先导头，需在常压侧提供先导气源。
线圈烧毁的常见原因有哪些？
最常见为电压超限（超过±10%）、频繁通断导致温升累积、介质含水分引起线圈短路、接线错误（正负极反接）。
如何判断先导头故障？
若阀动作迟缓或不动作，手动按下手动按钮仍无反应，或手动可动作但通电不动作，大概率是先导头线圈损坏或先导孔堵塞。
该阀可与哪些品牌阀岛集成？
SMC VFS系列可适配SMC SS5Y、SY系列阀岛基座，也可通过定制转接板连接其他品牌阀岛（如Festo、CKD）。
标准交货期多长？
常规型号库存充足，通常1~3个工作日；非标电压或特殊接口需7~14个工作日。
