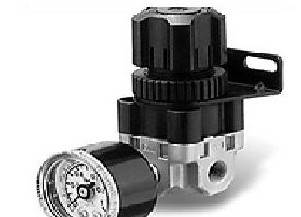

SMC过滤减压阀的配置说明；AW40-03-A
介绍：
AW是减压阀AR和过滤器AF的组合一体化产品，将AR和AF功能集成到一个元件中。
AW30?40-X2622 1/4，3/8，1/2，3/4 0.05～0.85 5
?SUS316规格＆特殊温度环境（－40℃）规格。
?外部使用部件材质：SUS316。
?环境及使用流体温度：－40～80℃。
?符合NACE国际规格。
特点：
1、体积小，重量轻
2、由于具有高灵敏度，因此适用于有高灵敏度和重复性要求的场合
3. 比传统的减压阀IR200流量大20％（1100L/min）
4. 比传统的减压阀IR200排气量大5倍
5. 压力设定
6. 安装方便，可用托架独立安装或与现在的模块式过滤组合AF及AFM直接安装
7. 标准也带面板式安装
8. 先导排气口与主道口分开
9. 可在洁净房使用（特别产品）
共同/规格
灵敏度：在0.2%满度以内
重复精度：在±0.5%满度以内
耗气量：见
环境及流体温度：-5 ~ +60°C(未冻结时)
高使用压力：1.0MPa
压力表连接口径：Rc1/8
型号表示
"IR2000-*02*-R"
"IR"--减压阀IR
"2"--阀体大小：
1 = 1R1000型
2 = IR2000型
3 = IR3000型
"0"--设定形式：
0 = 基本型（手轮）
1 = 气控型（仅IR2000·3000）
"0"--压力设定范围：
IR1000/2000系列
0 = 0.005 ~ 0.2 MPa
1 = 0.01 ~ 0.4 MPa
2 = 0.01 ~ 0.8 MPa
注：气控型仅IR2120
IR3000系列
0 = 0.01 ~ 0.2 MPa
1 = 0.01 ~ 0.4 MPa
2 = 0.01 ~ 0.8 MPa
注：气控型仅IR3120
"*"--螺纹种类：
无记号 = Rc
N = NPT（准标准品）
F = G（准标准品）
"02"--接管口径：
01 = 1/8（IR1000）
02 = 1/4（IR2000·IR3000）
03 = 3/8（IR3000）
04 = 1/2（IR3000）
滤芯使用2年或压力降达到0.1MPa就应更换。以免滤芯损坏。
警告
安装、调整
:在确认进口压力表及出口压力表指示压力的同时进行压力设定。
若手轮回转过分，会造成内部零部件的损坏。
@调整手轮应用手调整，不能用工具调整，以免造成损坏。
警告
桔黄色
标记
安装、调整
①手轮开锁后进行压力调整，调整后再锁
住。否则，手轮会损坏或出口压力会变
动。
·调整手轮外拉则开锁。
(调整手轮下侧看到桔黄色标记可确认。)
·将调整手轮压入则锁住。若难锁时，
向左右稍稍回转一下再推压便可。(锁
住时，看不见桔黄色标记。)
②进口侧与出口侧压力差大的场合会产生脉
冲，此种场合请将进口侧与出口侧压力
差变小后使用，即使如此还不能稳定脉
冲的场合请与本公司联系。
③杯体安装时，一定要将锁定按钮安装在
主体正面（或背面）的凹部位置，否则将
会成为杯脱落或破损的原因。
