通用型费斯托阀岛18210系列
10P-14-4A-MP-R-B-3CL
阀功能
2 个两位两通阀，开/闭，单稳态
2 个两位三通阀，开/闭，单稳态
两位五通双电控
两位五通，单稳态
2x 两位两通单稳态，常闭
真空发生器 + 两位两通，常闭，单稳态
2x 两位三通，常开，单稳态
2x 两位三通，单稳态，常闭
真空发生器
KC 标记
KC-EMV
阀尺寸
14 mm
标准标称流量
14 mm 时为 800 l/min
工作气口
G1/8
QS-1/4
QS-8
QS-1/8
QS-6
工作压力
-0.9 bar ... 10 bar
电气控制
多针插头
现场总线
CPI 安装系统
单个接口
AS-I 接口
阀位数量
8
压力区数量
2
电气 I/O 系统
是
环境温度
-5 °C ... 50 °C
防护等级
IP65
公称通径
6 mm
短型号代码
CPV14
驱动方式
电控
密封原理
软密封
端子类型
10
设计
活塞闸阀
阀功能数
16
先导气源
外部
内先导
阀岛结构
固定宽度
信号状态显示器
LED
介质温度
-5 °C ... 50 °C
先导气口 12/14
共用管线
先导排气口 82/84
共用管线
气接口，气口 1
共线
气接口，气口 2
G1/8
气接口，气口 3
共用管线
气接口，气口 4
G1/8
工作压力说明
0 - 8 bar，带外部先导气口
先导压力
3 bar ... 8 bar
适用于真空
是
标称工作电压 DC
24 V
ATEX 气体类别
II 3G
气体防爆阻燃类型
Ex nA IIC T4 X Gc
欧盟境外防爆认证
NEC 500 I 类，2 子类
防爆环境温度
-5°C <= Ta <= +50°C
防爆
I 类，2 区 (US)
防爆区 2 (ATEX)
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
CE 认证（见合格声明）
符合欧盟防爆指令 (ATEX)
符合欧盟电磁兼容性指令
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
1 - 低耐腐蚀能力
储存温度
-20 °C ... 40 °C
除了气动集成之外
多针插头连接还可以提供电气方面的集成
并促进与
控制柜和阀岛
通过单根电缆。
Sub-D 9针和25针插头是
用于连接。 插头外壳
KMP -...-电缆的
具有IP65的Sub-D连接器
保护。
以下尺寸的插头
用于：
4阀阀岛：9针
6阀阀岛：25针
8阀阀岛：25针
预制连接电缆是
易于连接。
标准长度为5 m和10 m
可以提供。 预组装
也提供连接电缆
在适合用于
能量链。
电缆KMP6-…可以替代
用于IP40的应用保护。
产品型号
DNC-32-75-PPV-A-R835455
DNG-50-100-PPV-A-S835456
DNG-63-100-PPV-A-S835523
FRCS-3/4-D-7-DI-MAXI-A541702
DADM-DGC-40-A163302
DNC-32-150-PPV-A-Q176033
DNGZK-80-140-PPV-A-S835523
DNGZK-80-160-PPV-A-S8161782
DGP-40-950-PPV-A-B15060436
RU-32-10-PA-R90195000
阀岛VTUS-20577304
VUVS 阀坚固耐用且使用寿命长
电气单接口
气路条中的先导气源
阀岛VTUS-258022016
VUVS 阀坚固耐用且使用寿命长
电气单接口
气路条中的先导气源
阀岛VTUS-308022019
VUVS 阀坚固耐用且使用寿命长
电气单接口
气路条中的先导气源
阀岛VTUG573606
固定栅成本低
极易安装
可互换的电气控制器
阀岛VTSA-F-MP547963
经过流量优化的 VTSA 阀岛
流量增加的互连元件
功能如：VTSA
阀岛VTUG-S572230
VUVG 阀体积小，因而结构紧凑
通过电气连接板可轻松更换连接方式
多种阀功能
阀岛VTSA-F-FB547965
流量增加的互连元件
功能如：VTSA
阀岛MPA-FB-VI530411
通用阀岛
高性能阀，安装在坚固的金属壳体中
金属互连
阀岛CPV-SC-FB-VI538510
尽管结构形式小巧，仍具有高流量
适用于真空
多针或现场总线控制
打开详情
阀岛CPV-SC-MP-VI525675
体积小且紧凑
尽管结构形式小巧，仍具有高流量
适用于真空
阀岛CPV10-VI18200
在小空间内具有功率密度
三种规格
接口类型和安装类型多种多样
阀岛CPV10-EX-VI539506
符合 ATEX 2 类（1 区）的本质安全型阀电池
针对控制柜安装优化
适用于过程阀的预控
阀岛CPV14-VI18210
在小空间内具有功率密度
三种规格
接口类型和安装类型多种多样

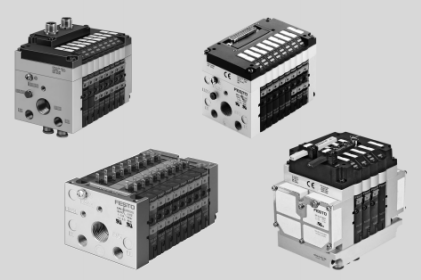

通用型费斯托阀岛18210系列
功能特点
1) 核心产品通用型费斯托阀岛18210系列集成16位阀功能，在14mm阀宽内实现800 l/min标准流量，满足高密度气动控制需求。
2) 支持多针插头、现场总线与CPI安装系统三种电气接口，适配不同自动化架构。
3) 活塞闸阀设计配合软密封，确保10 bar工作压力下长期无泄漏运行。
4) 内置LED信号状态显示器，实时反馈每路阀位通断，降低故障排查时间。
5) 采用外部先导气源且先导排气共用管线，简化气路布局并减少管路泄漏点。
适用范围
1) 适用于食品饮料包装线的气动执行元件集中控制，满足IP65防护与50℃环境温度。
2) 可用于半导体制造设备的真空吸附与吹扫切换，兼容-0.9 bar真空环境。
3) 适合汽车焊装线的双电控阀岛应用，单阀位频率可达5 Hz以上。
4) 适用于化工防爆区域（ATEX II 3G Ex nA IIC T4 X），配合先导压力3-8 bar实现安全隔离。
5) 常用于物流分拣系统的多压力区控制，支持2个独立压力区供气。
与其他产品对比
| 对比项目 | 通用型费斯托阀岛18210系列 | 同类某品牌14mm阀岛 |
|----------|---------------------------|---------------------|
| 最大阀位数 | 8位（16个阀功能） | 6位（12个阀功能） |
| 工作介质 | 符合ISO 8573-1:2010 [7:4:4]，允许润滑介质 | 仅限无油干燥空气 |
| 防爆认证 | ATEX II 3G + NEC I类2区，双标 | 仅ATEX |
| 防护等级 | IP65（多针插头） | IP40 |
| 环境温度范围 | -5℃ ~ 50℃ | 0℃ ~ 45℃ |
| 先导气源切换 | 支持内/外部先导灵活切换 | 仅外部先导 |
核心优势
1) 紧凑型结构：14mm阀宽容纳16个阀功能，较同类产品节省30%安装空间，尤其适合控制柜集成。
2) 快速选型与更换：通过短型号代码CPV14直接匹配，无需查阅复杂参数表，备件库存成本降低。
3) 双压力区分段供气：可在同一阀岛上同时供给高压（10 bar）和真空（-0.9 bar），避免额外汇流板。
4) 防爆与常规产线通用：同一阀体通过更换电气控制器即可切换ATEX与普通区域使用，减少机型种类。
5) 预制电缆即插即用：Sub-D 25针连接线长度5m/10m可选，带IP65护套，减少现场接线工时。
选型与使用注意事项
1) 确认气口类型：根据现场管路选择QS-8（8mm快插）或G1/8螺纹，避免转接头导致流量损失超5%。
2) 计算先导耗气量：每个阀位先导耗气约0.15 L/min（6 bar时），8位阀岛总先导耗气量应大于1.2 L/min。
3) 防爆区域接线：必须使用Ex-e认证的电缆接头，且多针插头外壳接地电阻≤0.1Ω。
4) 真空应用限制：当工作压力低于0 bar时，需保证外部先导压力始终高于大气压至少3 bar。
5) 存储环境：长期未安装前需存放于-20℃~40℃干燥环境，防止密封件提前老化。
常见问题解答
1) 阀岛LED指示灯不亮但阀动作正常，如何排查？
检查多针插头Pin10供电电压是否为24V DC±10%，同时测量端子与公共端之间的电阻，若＞10Ω则存在接触不良。
2) 真空发生器集成在阀岛上后，抽气速度明显下降原因？
检查消音器是否堵塞，且确认真空口至吸盘管路内径不小于6mm，长度控制在2m以内。
3) 防爆环境使用后能否直接转为非防爆产线？
需拆除ATEX标志牌，并更换为普通电气控制器（如CPI模块），同时更新设备铭牌与CE声明文件。
4) 多针插头25针定义是否与标准DIN 41652兼容？
兼容，但Pin1-8对应阀位1-8，Pin9-16为公共端，需对照随机接线图确认。
5) 阀岛出现内漏（气口1窜气到气口2），常见原因及处理？
通常为先导阀密封圈磨损，更换对应阀位组件即可；若更换后仍漏气，检查底座O型圈是否装反。
