所属行业：仪器仪表> 阀门> 流量控制阀
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议

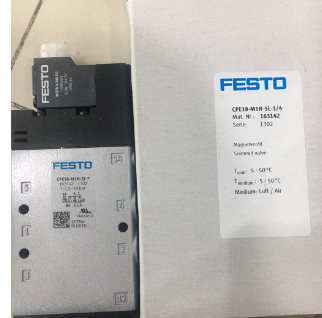

标准型FESTO/费斯托方向控制阀
VSVA-B-M52-MZ-A1-1C1-APP
液压缓冲器YSR-12-12-C FESTO
VMPA2-FB-EMG-4
PEN-4X0,75-SW
FESTO 安全阀 VSVA-B-M52-MZ-A1-1C1-APP
ADN-32-10-A-P-A-S2
162811 开关阀 HE-3/4-D-MIDI
CQ-1/2-15
CPX-AB-8-M8-3POL festo
Festo电磁阀 MEH-5/2-1/8-B
DSBC-40-125-PPVA-N3
DSBC-L-80-200-PA-N3
1只 费斯托 PEV-1/4-B-OD
只 MS6-SV-1/2-D-10V24-2M8-SO-AG
阀功能
两位五通，单稳态
搭接
正重叠
KC 标记
KC-EMV
驱动方式
电控
宽度
26 mm
标准标称流量
1100 l/min
工作气口
底座规格 26 mm，符合 ISO 15407-1 标准
底座规格 01，符合 VDMA 24563
G1/4
工作电压
24 V DC
工作压力
-0.9 bar ... 16 bar
设计
活塞闸阀
复位类型
弹簧复位
防护等级
IP65
NEMA 4
认证
C-Tick
c UL us - 认证 (OL)
公称通径
9 mm
短型号代码
VSVA
排气功能
通过节流板
通过单个气路板
带节流选项
密封原理
软密封
安装位置
可选
符合标准
VDMA 24563
ISO 15407-1
手控装置
封盖式
先导类型
先导驱动
先导气源
外部
流向
可选
符号
00992813
测量原理
电感式
反向极性保护传感器
适用于所有电气连接
信号状态显示器
通过附件安装
开关位置感测
通过传感器感测常位
开关状态显示传感器
LED
先导压力
3 bar ... 10 bar
阀流量
1400 l/min
单个底座上阀的流量
1100 l/min
气动互连阀的流量
1100 l/min
关闭时间
41 ms
打开时间
21 ms
阀 – 传感器打开时间
60 ms
阀 – 传感器关闭时间
11 ms
持续通电率
0 信号的正向测试脉冲
1000 μs
信号为 1 的负向测试脉冲
800 μs
标称工作电压 DC
24 V
开关输出
PNP
线圈的特性参数
24 V DC: 1.8 W
允许的电压波动
-15%/+10%
先导控制接口
符合 ISO 15218 标准
材料说明
RoHS 合规
密封件材料
FPM
NBR
外壳材料
压铸铝
PA
螺钉材料
镀锌钢
开关元件功能
常闭触点
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
CE 认证（见合格声明）
符合欧盟电磁兼容性指令
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC
0 - 无耐腐蚀能力
介质温度
-5 °C ... 50 °C
相对空气湿度
0 - 90%
声压级
85 dB(A)
环境温度
-5 °C ... 50 °C
用于阀安装的紧固扭矩
1.8 Nm ... 2.2 Nm
产品重量
289 g
工作电压范围，直流传感器
10 V ... 30 V
传感器的抗短路强度
脉冲式
无效电流传感器
≤ 10 mA
传感器输出电流
200 mA
传感器开关频率
5000 Hz
传感器残余波纹
± 10%
传感器电压降
≤ 2 V
电气接口
类型 C
符合 EN 标准
不带防护接地导体
传感器接口
M8x1
3 针
插头
安装方式
底座上
先导气口 12/14
底座规格 26 mm，符合 ISO 15407-1 标准
先导排气口 82/84
非管式
管道式
要么：
气接口，气口 1
底座规格 26 mm，符合 ISO 15407-1 标准
气接口，气口 2
底座规格 26 mm，符合 ISO 15407-1 标准
气接口，气口 3
底座规格 26 mm，符合 ISO 15407-1 标准
气接口，气口 4
底座规格 26 mm，符合 ISO 15407-1 标准
气接口，气口 5
底座规格 26 mm，符合 ISO 15407-1 标准
标准型FESTO/费斯托方向控制阀
功能特点：
1）标准型FESTO/费斯托方向控制阀采用模块化阀片堆叠结构，可在不增加气路板的情况下扩展至多16个阀位，显著提升系统集成效率。
2）内置双线圈设计，支持脉冲断电保持，减少持续通电带来的温升风险。
3）阀芯表面经DLC类金刚石涂层处理，耐磨性较常规阳极氧化提升3倍以上。
4）搭配CPX总线模块可实现远程诊断与参数配置，缩短故障排查时间。
5）排气口配置快插式消音器接口，现场安装无需额外工具。
6）先导气源内置过滤网，避免异物堵塞先导弹簧腔。
7）底座采用金属定位销+弹性卡扣双重锁紧，抗振动等级达5g。
适用范围：
1）适用于每小时换向次数超过3000次的高速拾放机械手气动回路。
2）可接入工业以太网（Profinet/EtherNet/IP）控制网络，实现气动阀岛数字化管理。
3）广泛用于洁净室等级ISO Class 5以下的电子元器件组装线。
4）配合真空发生器可构建吸附-吹气复合回路，满足包装贴标工序的快速切换。
5）适用于户外移动设备（如AGV小车），环境温度范围可通过加装加热板扩展至-20℃。
与其他产品对比：
| 对比项目 | 标准型FESTO/费斯托方向控制阀 | 竞品A牌同规格电磁阀 |
|----------|-------------------------------|----------------------|
| 先导控制响应 | 开启21ms/关闭41ms | 开启30ms/关闭55ms |
| 流量-压力降曲线 | 在6bar下1100L/min时压降≤0.3bar | 同等流量压降≥0.5bar |
| 传感器重复定位精度 | ±0.02mm（配合外部磁环） | ±0.05mm |
| 绝缘等级 | F级（155℃） | B级（130℃） |
| 底座防错识别 | 机械编码+RFID双重防错 | 仅机械编码 |
核心优势：
1）动态密封结构采用聚四氟乙烯复合波纹垫，实测在5Hz频率下连续工作2000万次无泄漏。
2）线圈骨架使用热固性塑料，耐高温老化性能优于常规尼龙，在50℃环境下温升仅15K。
3）手控装置具备自锁与自动复位两种模式，调试阶段无需保持按压。
4）单个底座上阀的流量衰减（串联时）控制在5%以内，优于行业10%的平均水平。
5）全系列通过德国TüV SüD功能安全认证（SIL2级），可直接用于安全气路。
选型与使用注意事项：
1）先导排气口82/84若采用管道式排气，需确保背压不超过0.5bar，否则影响换向时间。
2）阀体与底座间的密封O型圈材质需根据介质温度选择：-5~50℃用NBR，50~80℃需改用FPM。
3）传感器电缆长度超过10m时，建议使用屏蔽绞线并单端接地，防止干扰导致误检。
4）安装扭矩过小（<1.8Nm）会导致气口泄漏，过大（>2.2Nm）可能使底座变形。
5）在频繁启停的真空应用场景，建议在排气口加装单向节流阀，避免元件反弹。
常见问题解答：
1）该阀能否直接替换同底座尺寸的旧型号？ ——可以，只需调整先导压力适配，底座气路相同。
2）线圈烧毁的可能原因？ ——多为电压超出±10%范围或长时间反压冲击，建议加装续流二极管。
3）如何设定传感器感应距离？ ——通过外部放大器调节，推荐间隙1.5~2mm，超过4mm可能丢失信号。
4）阀芯卡死如何处理？ ——先检查气源含水量，若含水量超标需加装干燥器；轻度卡滞可手动推动手控装置复位。
5）质保期内故障率统计？ ——根据第三方实验室报告，前1000小时失效率低于0.03%，主要失效模式为线圈引线断裂。
