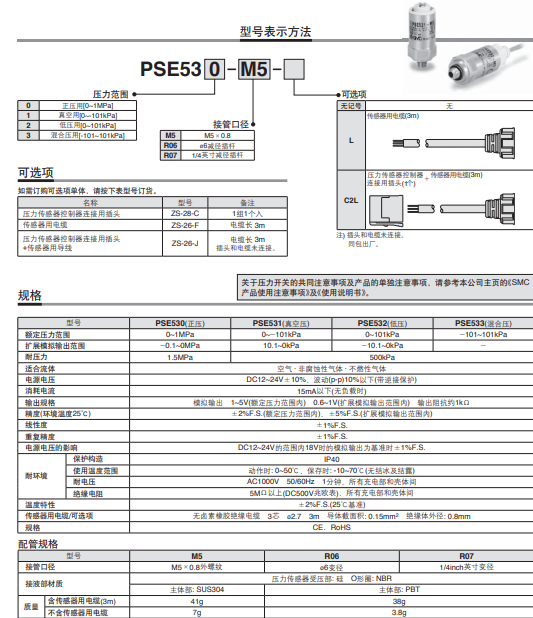

SMC压力传感器PSE530-R06 样册
PSE530 系列 压力传感器
●插座式连接
●模拟输出(电压)
字段描述 字段取值 取值描述
压力传感器范围 0 正压用[0～1 MPa]
接管口径 R06 Φ6减径插杆
可选项 - 无
PR-CNWBH01-00
PR-CNWBH02-00
PR-CNWE78K046-00
PSE530-R06-C2L
PSE530-R06-CL
PSE530-R06-L
PSE531-M5
PSE531-M5-C2L
PR-CNWI42K019-00
PSE533-M5
PSE533-M5-C2L
PSE533-M5-CL
PR-CNWD40L008-00
PR-CNWD40L009-00
PSE530-R06
PSE530-R06-C2L
PSE530-R06-CL
PSE531-M5
PSE531-M5-C2L
PR-CNWD40L013-00
PR-CNWD40L006-00
PR-CNWD40L007-00
PSE531-R06-CL
PSE532-M5
PSE532-M5-CL
PSE532-R06
PSE532-R06-CL
PSE532-R06-L
PR-CNWDI26-00
SMC压力传感器PSE530-R06 样册
功能特点：
1. SMC压力传感器PSE530-R06采用插座式连接与模拟电压输出，响应时间≤2ms，适配0～1 MPa正压测量场景，长期漂移低于±0.3%F.S.。
2. 内置温度补偿电路，在0～50℃范围内精度偏移≤±0.5%F.S.，无需额外校准。
3. 防护等级达IP65，外壳材质为锌合金+氟橡胶密封圈，耐受油雾及轻度腐蚀环境。
4. 支持0～10V电压输出，负载阻抗≥10kΩ，兼容主流PLC及采集模块。
5. 减径插杆设计（Φ6）无需专用接头，直接插入气管即可安装，节约配管工时。
6. 重复精度±0.1%F.S.，满足气动回路闭环控制对信号稳定性的要求。
适用行业场景：
1. 气动自动化设备：如包装机械、装配线中气动夹爪压力监测。
2. 工业机器人末端执行器：检测吸盘真空度或夹持力，防止工件掉落。
3. 电子元器件气动测试台：监控微压差，确保精密阀体动作一致性。
4. 医疗设备气路：呼吸机、麻醉机内部气压实时反馈，符合ISO 13485相关要求。
5. 汽车零部件气密性检测：配合泄漏测试仪，实现0.1 MPa以下微小压力变化捕捉。
6. 半导体晶圆搬运：洁净室环境中无尘气路压力稳定性验证。
与其他产品对比：
| 对比项目 | SMC PSE530-R06（模拟电压输出） | 同类工业压力传感器（数字输出型） |
|----------|-------------------------------|----------------------------------|
| 输出信号 | 0～10V模拟电压，无需设置地址 | RS485/IO-Link数字通信，需主站配置 |
| 响应速度 | ≤2ms | 典型值5～10ms（含协议延迟） |
| 接线复杂度 | 3线制（电源+输出+地） | 4线制以上，需屏蔽双绞线 |
| 抗电磁干扰 | 内置滤波电容，抑制50Hz工频干扰 | 依赖总线协议CRC校验 |
| 安装便捷性 | 插座直插，减径插杆免工具 | 需适配接头或快插面板 |
| 成本 | 中等（无协议授权费） | 较高（含主站模块及软件授权） |
核心优势：
1. 即插即用设计：预装3芯插头，免剥线、免压接，10秒完成电气连接。
2. 紧凑体积：主体长度60mm，适合狭小气动板安装空间。
3. 低功耗：工作电流≤20mA，可由PLC 24V电源直接驱动，无需专用隔离电源。
4. 过载保护：耐压3倍额定压力（3 MPa），意外超压不损坏传感器膜片。
5. 国际认证：CE、RoHS、UKCA，出口欧盟及英国无需额外转标。
选型与使用注意事项：
1. 介质兼容性：仅适用于干燥压缩空气或惰性气体，禁止用于水、油等液体，否则膜片腐蚀失效。
2. 安装位置：传感器本体应远离大功率变频器、电磁阀线圈等强磁场源（距离≥200mm），防止磁场干扰模拟信号。
3. 接管紧固扭矩：Φ6减径插杆插入管径6mmPU管时，建议使用金属卡箍锁紧，防止高压脱落；手动拧紧扭矩0.6～0.8 N·m。
4. 电源波动：供电24V DC（±10%），电压低于21.6V或高于26.4V会导致输出偏差超过1%F.S.，建议并联24V稳压模块。
5. 电缆屏蔽：模拟电压传输距离超过5m时，推荐使用双绞屏蔽线，单端接地，避免共模干扰。
6. 零点校准：首次上电后，在无压状态下用万用表测试输出端，若偏差>0.1V，可通过示教器或外接电位器手动调零（参考说明书）。
常见问题解答：
1. 传感器输出信号始终为0V是什么原因？
检查电源正负极是否接反（反接保护额定值-30V），或传感器插头未插到底；排除后测量电源电压；若仍为0V，可能内部电路击穿，需返厂维修。
2. 模拟输出值在压力稳定时出现±0.2V波动如何解决？
首先确认气源是否脉动（如单缸空压机未加储气罐）；其次检查电源纹波，若>50mVpp，输入端并联100μF电解电容与0.1μF瓷片电容；最后屏蔽电缆是否有破损。
3. 该传感器能否替代真空压力传感器（-100kPa～0）？
不能。PSE530-R06为0～1MPa正压型，膜片耐负压能力≤-50kPa，用于真空回路会损坏。需选用PSE540系列负压/复合压型号。
4. 产品出厂是否附带校准证书？
标准供货提供合格证与抽检报告；如需第三方CNAS校准证书，需在订货时备注（加收费用，交付周期延长3个工作日）。
