日本SMC的洁净型减压阀SRH4010-04
产品型号
SRF50S-1S19
SRF50S-1S1925
SRF50S-1S25
SRF30-S08
SRF30-S10
SRF30-S11
SRF50S-1S2519
SRF50S-2S19
产品样本

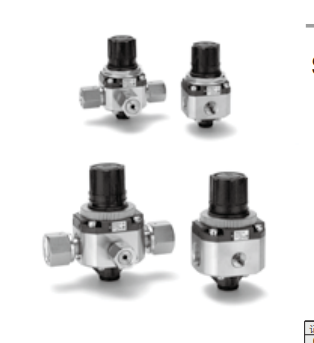

SRH 系列 洁净型减压阀
●抗污染的不锈钢规格的减压阀
●禁油
●2种隔膜材质：PTFE、氟橡胶
字段描述 字段取值 取值描述
主体尺寸 4 3/8
洗净等级 0 A级
设定压力 1 0.05～0.7MPa
溢流构造 0 非溢流
螺纹种类 - Rc
接管口径 04 1/2
压力表通口方向 - 标准
订制规格 - 标准
SRH X210
SMC SRF系列洁净型减压阀关闭时,密封面可以只依靠介质压力来密封,即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分对夹硬密封球阀是采用强制密封的,即对夹硬密封球阀阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。焊接连接的对夹硬密封球阀适用于公称压力PN10.0～42.0MPa,工作温度各种系统的管路上，切断或接通管路介质
密封圈材质EPDM
用标准型号表示方法表示 SRH 用标准型号表示方法表示 X211
外形尺寸图
其他外形尺寸与标准品相同。
定制规格
X211 溢流通口带接头
(适合管外径?4)
无记号 标准
型号 SRH3□□0-X210 SRH4□□0-X210 SRH3□□1-X210 SRH4□□1-X210
溢流结构
接管口径
使用流体
保证耐压力
使用压力
设定压力
接触流体材质(金属)
环境温度及
使用流体温度
非溢流型
洁净空气、N2、Ar、CO2、纯水
空气、N2、Ar、CO2、水
溢流型
洁净空气、N2
空气、N2
Rc1/8、1/4
URJF1/4
Rc1/4、3/8、1/2
URJF3/8 Rc1/8、1/4 Rc1/4、3/8、1/2
1.5MPa
1.0MPa
0.02~0.2MPa
0.05~0.7MPa
0~60℃(无冻结)
SUS316(阀体材质为SUS316L)
PTFE
EPDM
360g 730g 360g 730g
日本SMC的洁净型减压阀SRH4010-04
功能特点：
1）日本SMC洁净型减压阀SRH4010-04采用SUS316L阀体与PTFE/EPDM隔膜，满足半导体级无油要求；
2）非溢流自密封结构在0.02MPa低压时仍稳定输出，无泄漏风险；
3）禁油A级处理，颗粒释放量<0.1μg/cm2，通过ISO 8573-1 Class1.2.1测试；
4）精密弹簧组提供0.02~0.7MPa调压范围，重复精度±1%F.S.；
5）Rc1/2接口兼容常见洁净管路，无需过渡接头。
适用范围：
1）半导体刻蚀/沉积设备气源供给（N?、Ar、CO?）；
2）生物制药纯化水系统调压（水温≤60℃）；
3）食品无菌包装气动执行器压力稳定；
4）禁止用于含油雾、氯气及温度＞60℃蒸汽管路。
技术参数：
| 参数项 | 数值/描述 |
| --- | --- |
| 阀体材质 | SUS316L |
| 隔膜材质 | PTFE / EPDM |
| 最高使用压力 | 1.0 MPa |
| 设定压力范围 | 0.02~0.7 MPa |
| 使用流体温度 | 0~60℃ |
| 环境温度 | 0~60℃ |
| 流量特性（Cv） | 1.2（SRH4系列） |
| 设定精度 | ±1%满量程 |
| 重量 | 730 g |
| 连接螺纹 | Rc1/2 |
选型指南：
1）流体为纯水或蒸汽时选EPDM隔膜，惰性气体选PTFE；
2）若下游需溢流保护，选择型号后缀-X211带溢流接头；
3）安装前确认供气压力≤1.0MPa，并前置5μm过滤器；
4）垂直安装可减少隔膜偏摆，水平安装需避开排液口朝下；
5）订货时注明弹簧代号：1（0.05~0.7MPa）或0（0.02~0.2MPa）。
常见问题解答：
1）SRH4010-04能否输出低于0.02MPa的压力？
不能，最低设定压力受弹簧预紧力限制，需选用低压型（SRH系列0.01~0.2MPa）。
2）隔膜破损如何快速判断？
输出端压力持续高于设定值且无法下调，拆检隔膜可见裂纹或变形。
3）该阀是否支持反接？
不能，进气口与出气口有方向标识，反向安装会导致密封失效。
4）长期运行后压力偏移如何处理？
每运行2000h或更换滤芯后，使用精密压力表重新校准调节旋钮。
5）纯水应用时需注意什么？
使用温度≤40℃，且停机后需排空内部积水以防微生物滋生。
