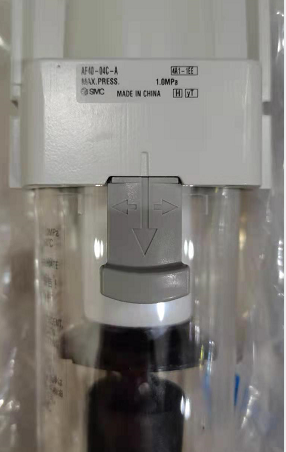

AFM20-02C-A空气过滤器AF20-02C-A
供应SMC的模块式空气过滤器
AF10-AF60-A 系列 模块式 空气过滤器
●作业性提高
因滤芯和杯体的一体化，更换滤芯时，可拿在手里轻松进行
●削减维护空间 消减46%
●提高目视确认性和安全性
用透明杯保护罩，包覆外壳
日本SMC的过滤器安装
1、安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装。
2、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
3、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。
4、电磁阀安装前应清洗管道。通入的介质应无杂质。阀前装过滤器。
5、当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。
字段描述
主体大小 20 组合件大小
螺纹的种类 - 公制螺纹(M5)/Rc
接管口径 02 1/4
可选项a - 无安装可选项
可选项b C 浮子式自动排水器N.C.(常闭)未加压时不排出
准标准a - 聚碳酸酯杯
准标准b - 流动方向:左→右,带排水活门，标牌和杯体注意事项的单位表示:Mpa
订制规格 - 标准
型号表
AF30-02-A
AF30-02BC
AF30-02BD-2R
AF30-02BD-6
AF30-02D-8
AF30-02D-8-A
AF30-02B-X2102
AF30-02B-X2104
AF30-02C
AF30-02C-2
AF30-02C-2R
AF30-02D-2-A
AF30-02D-2R
AF30-02D-2R-A
AF30-02D-6
AF30-02D-6-A
AF30-02D-6R
AF30-02D-7R-40-A
AF30-02C-6
SMC空气过滤器安装方法：
1、安装之前一定要在洁净室范围内打开产品的塑料包装；
2、在搬运的过程中双手要握住过滤器的外框；
3、较大的过滤器安装的时候至少需要两个人；
4、不能用手托过滤器中间的部位；
5、不能碰触过滤器内部的材料；
6、不能使用小刀划开过滤器的外包装；
AFM20-02C-A空气过滤器AF20-02C-A
功能特点：
1) AFM20-02C-A空气过滤器采用双级过滤结构，在额定流量下初始压降≤0.02MPa，显著优于常规单级过滤器。
2) 滤芯孔径精度为5μm，可拦截粒径≥5μm的固态颗粒，过滤效率达99.9%（依据ISO 8573-1:2010测试标准）。
3) 内置手动排水阀配合透明杯罩，可在不停气状态下完成排水操作，维护时间缩短40%。
4) 壳体材质为压铸铝合金，表面经阳极氧化处理，耐中性盐雾试验≥240小时无腐蚀斑。
5) 使用温度范围-5℃~60℃，最高使用压力1.0MPa，满足压缩空气系统常规工况。
适用范围：
1) 气动控制系统气源预处理环节，适用于自动化产线、机器人抓取装置。
2) 精密仪表供气前端，要求含尘量≤5mg/m3的洁净压缩空气场景。
3) 纺织机械、包装机械、印刷设备等连续运行气路系统。
4) 禁止用于氧气或可燃气体介质，禁止在爆炸性气体环境直接安装。
技术参数：
| 参数项目 | 数值/指标 |
|---------|----------|
| 最大供气压力 | 1.0 MPa |
| 最小供气压力 | 0.05 MPa |
| 过滤精度 | 5 μm |
| 接管口径 | Rc1/4 |
| 环境温度 | -5~60℃ |
| 排水方式 | 浮子式自动排水（常闭） |
| 杯体材质 | 聚碳酸酯+透明保护罩 |
| 重量 | 0.32 kg |
| 适用流体 | 压缩空气（无腐蚀性） |
选型指南：
1) 根据气动系统最大耗气量确定过滤器通径：AFM20系列推荐用于流量≤1500 L/min（ANR）的回路。
2) 若气源含油量较高，需在前端加装油雾分离器；本型号不具备除油功能。
3) 安装位置应低于气源方向最低点，防止冷凝水倒灌；严禁倒装或水平安装。
4) 定期检查自动排水器浮子动作是否顺畅，建议每三个月清洗一次滤芯。
常见问题：
1) 过滤器出口压力明显低于进口压力，是什么原因？
可能是滤芯堵塞导致压降过大。正常工况下压降不应超过0.1MPa；若超限，需拆下滤芯用中性清洗剂超声清洗，晾干后装回，或直接更换同规格滤芯。
2) 浮子式自动排水器出现持续漏气现象，如何解决？
常见原因：排水口密封圈老化或浮子卡住异物。先关闭进气阀，排空杯内气压，拆卸排水阀体检查密封圈是否变形，清理阀座内杂质；若浮子表面结垢，需用软布擦拭。
3) 透明杯罩出现裂纹，能否继续使用？
必须立即更换。透明杯罩为承压件，材质为聚碳酸酯，裂纹会导致承压能力下降，有爆裂风险。更换时务必使用厂家原装部件，不可用普通塑料替代。
