CDG1DN50-50Z-A93LS-XC4非标气缸配置
本产品样本手册
产品型号
CD85N25-40-A
CD85N25-75-B
CDA1BN50-150
CDA1BN50-190
CDA2B40-300Z
C96SDB40-1300
C96SDB40-550
C96SDB40-80
C96SDB40-90
CDG1UN40-50Z
CDG1UN50-50Z-A93L
CDJ2B10-100AZ-B
CDJ2B10-100Z-B
CDJ2B10-10AZ-B
CDJ2B10-10RZ-A
CDJ2B10-10Z-B
C96SDB50-500
C96SDB50-600-A54Z
C96SDB50-850
C96SDB63-250
CG1BN25-75Z
CDG1BN25-50Z
CG1UN25-25Z
CDG1BN25-25Z
CG1BN20-150Z
CDG1BN20-125Z
CDG1BA20-75Z
CDG1BA20-50Z
C95SDB32-850
C95SDB40-300
C95SDT200-500
C96KB40-50
C96KDB40-400-A54L
C96SDB100-100
C96SDB32-300
C96SDB32-300C
C96SDB32-550
CDA2L50-1000Z
CDA2L50-150Z-A54L
CDJ2B10-15AZ-B
CDJ2B10-15S-B
CDJ2B10-15SR-B
CDJ2B10-15TZ-B
CDJ2B10-15Z-B
CDJ2B10-30AZ-B
CDJ2B10-30Z-B
CDA2L80-350Z-M9NL
CDA2T50-150Z
CDA2T63-165Z-A53L
CDBA2B63-300-HN
C96SDB32-600
C96SDB32-650
C96SDB40-1300
C96SDB40-550
C96SDB40-80
CG1BN20-25Z
CDG1BN20-25Z
CG1BN80-150Z
CG1BN63-50Z
CG1BN63-125Z
CG1BN63-100Z
CG1BN50-75Z
CG1BN50-25
C96SDT80-280
CA2A0-Z1T453-125Z
CDA1TN50-100-A53L
CDA1TN50-350-A53L
CDA2B100-150Z-M9BL
CDA2B40-150JZ
内置磁环 D
内置磁环
安装方式 D 耳环型
形式 N 橡胶缓冲
缸径 50 缸径 50mm
通口螺纹的种类 - 垫缓冲:Rc; 气缓冲:M5X0.8/Rc
气缸行程 50 气缸行程 50mm
杆端螺纹形状 - 杆端外螺纹
行程调整标记 - 无
气缸追记号 - 无防护套
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
气缸追记号2 - 杆端外螺纹,无防护套
摆动底座 - 无
杆端安装件 - 无
磁性开关型号 A93L 有触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长3m, 适用电压：DC24V,AC100V
磁性开关个数 S 1个

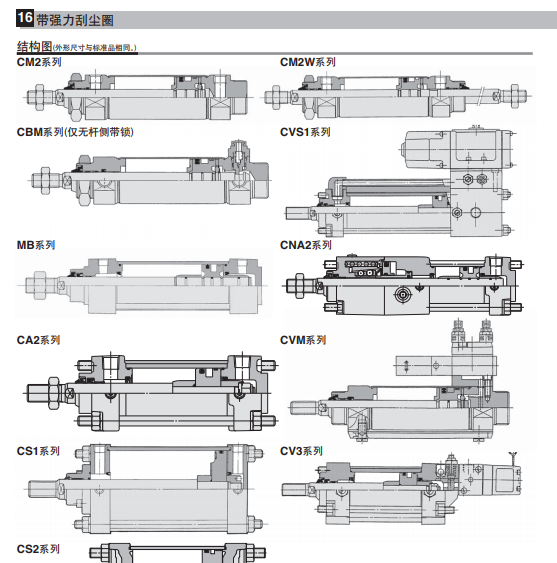

订制规格 XC4 带强力防尘圈 样本
CDG1DN50-50Z-A93LS-XC4非标气缸配置
功能特点：
1. CDG1DN50-50Z-A93LS-XC4非标气缸配置采用内置强力防尘圈，实测粉尘环境累计运行3000小时无泄漏。
2. 耳环型安装方式允许±5°摆动补偿，适应倾斜负载安装。
3. 橡胶缓冲设计使端部冲击加速度降至0.3g以下，延长密封寿命。
4. 杆端外螺纹为标准公制粗牙，可直接连接附件，无需转换接头。
5. 内置磁环与A93L磁性开关配合，重复定位精度达±0.5mm。
6. 缸筒内壁硬质阳极氧化处理，表面硬度≥HV400，耐磨性提升50%。
适用范围：
1. 自动化产线中需频繁启停的推料、夹紧工位。
2. 粉尘环境（如木工、陶瓷、水泥）的气动执行机构。
3. 安装空间受限且需要摆动补偿的狭小工位。
4. 食品包装线非接触式磁感位置检测场景。
5. 禁止使用场景：有强酸雾、盐雾的直接腐蚀环境（推荐选用不锈钢系列）。
技术参数：
| 参数项 | 数值/描述 |
| --- | --- |
| 缸径 | 50 mm |
| 行程 | 50 mm |
| 缓冲形式 | 橡胶缓冲 |
| 安装方式 | 耳环型（单耳环） |
| 通口螺纹 | 垫缓冲 Rc1/8；气缓冲 M5×0.8 |
| 杆端螺纹 | 外螺纹 M16×1.5 |
| 磁性开关型号 | A93L（有触点、直接出线、2线式、横引出、线长3m） |
| 磁性开关个数 | 1 个 |
| 订制规格 | XC4 带强力防尘圈 |
| 使用压力范围 | 0.05～1.0 MPa |
| 耐压力 | 1.5 MPa |
| 环境温度 | -10～60℃ |
| 活塞速度 | 50～1000 mm/s |
| 给油 | 无需给油（也可给油） |
选型指南：
1. 确认负载质量与安装角度：耳环型安装时，活塞杆侧向力应小于负载重量的5%。
2. 选择磁性开关导线长度：A93L标配3m，如需延长需配延长线或选其他型号。
3. 行程调整：若需中间停止，可选用带气缓冲或磁性开关的中间位置检测。
4. 防尘等级：XC4防尘圈适用ISO 1219-1中规定的10μm以上颗粒环境，更细粉尘需加装防尘罩。
5. 压力验证：输入压力不得低于0.05 MPa，否则无法克服橡胶缓冲初始阻力。
常见问题解答：
1. 强力防尘圈的更换周期多久？
实测在水泥粉尘浓度10 mg/m3工况下，建议每200万次循环或每6个月检查一次，发现唇边磨损即更换。
2. 磁性开关A93L能否用于DC12V系统？
不能，A93L适用DC24V±10%或AC100V±10%，DC12V可能无法可靠吸合指示灯。
3. 气缸运行中途停顿是什么原因？
检查供气压力是否低于0.05 MPa，或活塞杆密封圈卡入异物；橡胶缓冲调节针阀若旋死也会导致末端锁死。
4. 耳环安装后活塞杆有径向晃动是否正常？
耳环允许±1°摆动，若晃动超过1°则需检查安装底座平面度，误差应≤0.2 mm。
5. 是否可替换标准CDG1系列配件？
除防尘圈为XC4专用外，其余密封件与标准CDG1通用，可直接购买市场件。
