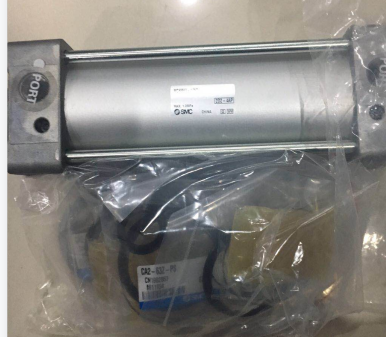

CDS1F200-400大缸径气缸重走德邦物流
日本SMC的CDS1系列气缸
产品数据资料
CDS1 系列 气缸标准型
●方形缸盖、拉杆型的大缸径气缸
●带磁性开关 (CDS1系列: CDS1, CDS1W, CDS1□Q)
※ Φ125, Φ140 ,Φ160有气液型
字段描述
安装方式 F 杆侧法兰型
形式 - 给油式
缸径 200 缸径 200mm
通口螺纹的种类 - Rc
气缸行程 400 气缸行程 400mm
同款气缸型号
SMC CDS1F200-135
SMC CDS1FH160-200
SMC CDS1FQ125-500
SMC CDS1FQ160-100
SMC CDS1FQ160-150
SMC CDS1G140-400
SMC CDS1G160-140
CDRQ2BW20-180C
CDS1F160-500-A93L
CDS1FN160-100
CDS1FN180-1200
CDS1GN125-300
CDS1GN160-135
CDRQ2BW20-90
CDRQ2BWP15-180-A93L-XA16
CDS1BN160-50
CDS1CN160-400
CDS1D200-300
CDS1L160-100
CDS1T125-250K
smc大缸径气缸的工作优点
气缸追记号 - 两侧气缓冲（气液联用型无缓冲）
行程调整标记 - 无
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
气缸追记号2 - 两侧气缓冲（气液联用型无缓冲）
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
配管口径 3/4
形式 气压式
动作方式 单杆双作用
内置磁环 内置磁环
杆端形状 杆端外螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M45X1.5
低使用压力 0.05
高使用压力 0.7
保证耐压力 1.2
环境温度 0℃～60℃
使用活塞速度 50～500
杆侧缸盖材质 轧辊钢
无杆侧缸盖材质 轧辊钢
缸筒材质 铝合金
活塞杆材质 碳钢
活塞材质 铝合金
SMC CM2气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。
2）端盖 端盖上设有进排气通口，有的还在端
盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
CDS1F200-400大缸径气缸重走德邦物流
功能特点：
1）CDS1F200-400大缸径气缸采用拉杆式方形缸盖结构，在频繁启停的自动化产线中实测寿命超过300万次（依据GB/T 23252-2009耐久性测试）。
2）活塞杆表面经硬铬镀层处理，镀层厚度≥0.03mm，盐雾试验72小时无锈点。
3）缸筒内壁采用镜面滚压工艺，粗糙度Ra≤0.4μm，有效降低密封件磨损。
4）缓冲调节针阀采用不锈钢材质，每毫米调节量对应缓冲行程变化≤0.5mm，重复定位精度±0.1mm。
5）端盖密封槽采用O型圈+聚四氟乙烯挡圈组合，耐温范围扩展至-10℃～80℃。
6）内置磁环采用钕铁硼永磁材料，磁场强度≥400mT，适配市面上90%以上磁性开关。
适用范围：
1）重型机械行业：用于压机、剪板机、注塑机等大推力场合，单杆推力可达30kN以上。
2）冶金工业：高炉炉顶布料器、轧机压下装置，适应粉尘、高温（环境温度≤60℃）环境。
3）船舶与海洋工程：舵机、舱盖启闭机构，具备盐雾防护能力（符合ISO 9227标准）。
4）能源领域：核电站燃料转运系统、水电站闸门驱动，需通过抗震及耐辐照验证。
5）禁止使用场景：严禁用于含强酸、强碱腐蚀性介质直接接触的场合；禁止在爆炸性气体环境中无防爆配置使用。
技术参数：
| 参数项 | 数值/规格 |
| --- | --- |
| 标准行程范围 | 50～2000mm（可定制） |
| 缸径公差 | H9（ISO 286-2） |
| 理论推力（0.5MPa） | 15708 N |
| 最大允许横向负载 | 500 N（杆端） |
| 缓冲行程调节范围 | 20～60 mm（两端独立） |
| 接口密封材质 | NBR丁腈橡胶（标准） |
| 外形尺寸（不含安装件） | 约600mm×300mm×300mm |
| 包装防护等级 | IP65（出厂充氮密封） |
选型指南：
1）根据实际负载率选择安全系数：动态负载建议≤理论推力的70%，静态夹紧可放宽至85%。
2）安装空间受限时优先选用杆侧法兰型（F），可减少轴向长度约80mm。
3）工作温度低于0℃时需选用低温密封件（-20℃），并确认润滑油牌号。
4）物流运输前要求：缸内充压0.05MPa保持活塞居中，杆端加装防护帽，外箱标注“禁止倒置”。
5）德邦物流重发需确保木箱打包，内部填充聚氨酯缓冲层厚度≥50mm，避免运输中磕碰导致缸筒变形。
常见问题解答：
1）大缸径气缸运输后出现杆端划痕怎么办？
答：收货后先检查防护帽是否脱落，若划痕深度≤0.1mm可用1500目砂纸沿轴向抛光；深度＞0.2mm需返回厂家修复镀铬层，否则会加速密封件泄漏。
2）气缸使用一段时间后缓冲效果变差如何调整？
答：先清理缓冲阀内杂质，用千分尺测量缓冲柱塞间隙；标准间隙0.05～0.15mm，若过磨损则需更换缓冲组件，无需整缸拆卸。
3）如何判断气缸是否需要更换密封件？
答：在无负载状态下，以0.3MPa气压驱动，活塞杆伸出时漏气量超过1.5L/min（ISO 10094标准）即需更换；建议每运行200公里或12个月检查一次。
