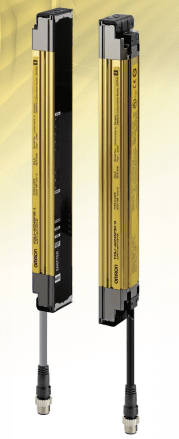

日本omron安全光幕F3SJ系列抗干扰
产品型号
F3SJ-A2380P25
F3SJ-A2380P25-TS
F3SJ-A2470N55
F3SJ-A2470P55
F3SJ-A2495N20
F3SJ-A2495N30
F3SJ-A2495P20
F3SJ-A2495P20-TS
F3SJ-A2495P30
F3SJ-A2405N20
F3SJ-A2405P20
F3SJ-A2405P20-TS
F3SJ-A2420P25
F3SJ-A2500N25
F3SJ-A2500P25
F3SJ-A2500P25-TS
F3SJ-A0270P30-S
欧姆龙光幕的使用
1.抗干扰能力强
2.使用寿命长
3.静电喷涂金属漆
4.信号模式多样具有NPNPNP继电器输出等多种模式
5.防尘防水等级IP65(防水泼溅)
6.反应速度快15ms
7.支持反接保护
8.型号多样具有常规三个系列
9.支持过压保护
10.适用各类液压、锻压、焊接、剪切等大中小型设备；
将机器的安全性放在首要位置，精简到只保留一些 简单的功能：
一旦检测到人体，机器立即停止。简单却高效。
F3SJ系列 特点 4
安装时间减半
响应时间固定，简化了安全距离的计算
接线减少、快速安装支架和一目了然的校准光轴为客户节省了开支。此外，采用一个固定的响应时间，还使安全距离的计算得以简化。
F3SJ系列 特点 6
安全光幕由发光器和受光器两部分组成。发光器发射出940波长的红外光，由受光器接收，形成保护光幕屏障，当是有物体进入保护屏障或被遮挡时，通过内部控制线路，受光器电路马上作出反应，即输出一个信号给机器，从而使机器停止运行或安全报警，当人和物体离开光幕警戒区域，则负载正常自动关闭，从而达到安全保护的目的。
F3SJ系列 特点 15
从简易型继承的功能
基本型产品继承了简易型产品的通用电源电压规格、一目了然的诊断、响应时间固定等简单功能。因此缩短了从设计、安装到操作的每个使用阶段的预期工时。
OMRON通过全球服务网络为用户提供支持。
F3SJ系列 特点 8

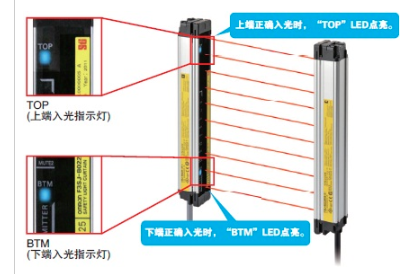

一目了然的诊断
这些指示灯便于直观了解运行状态和出错原因。实现了快速安装，同时缩短了停机时间。
适合任何现场，具备屏蔽功能和串联连接功能：使用“基本型”
F3SJ系列 特点 11
多可串联连接3套
可以串联方式连接多达三套安全光幕。可通过一根电源线将这些安全光幕连接并布置成U形或L形，从而简化布线。
F3SJ系列 特点 13
屏蔽期间处理故障即时可见
基本型产品具有屏蔽功能，可在有工件通过时临时禁用安全光幕。当有任何故障发生时，从LED指示灯的明暗情况即可瞬间识别错误，从而便于快速解决问题。
日本omron安全光幕F3SJ系列抗干扰
功能特点：
1）F3SJ系列抗干扰安全光幕采用脉冲编码同步技术，有效屏蔽变频器、电焊弧光等工业电磁干扰。
2）光轴间距提供10mm/20mm/40mm三档，对应最小检测物体直径14mm/25mm/45mm。
3）保护高度覆盖192mm至2480mm共22种规格，适配不同设备开口宽度。
4）工作环境温度-10℃至+55℃，通过96小时盐雾测试，外壳耐腐蚀。
5）电源电压AC/DC24V±15%宽范围，OSSD双通道PNP/NPN输出，安全等级达SIL3/PLe/Cat.4。
6）自检周期≤5ms，冗余微处理器互检，单点故障不丧失安全功能。
适用行业场景：
1）冲压生产线上下料区域，防止手部误入模区。
2）机器人焊接工作站，围绕运动轨迹设置人机协作安全屏障。
3）注塑机机械手取件区，替代传统安全门提升节拍。
4）汽车总装输送带，检测人员跨越或探入危险区。
5）食品包装机械，IP65防护等级可直接水洗清洁。
6）木材加工设备（锯切、砂光），应对高粉尘环境。
与其他产品对比：
| 对比项目 | F3SJ系列（基本型） | 某品牌GL系列 | 某品牌4B系列 |
|----------|-------------------|--------------|--------------|
| 抗干扰方式 | 脉冲编码+频率跳变 | 固定频率，受强光影响 | 透镜遮光罩被动防护 |
| 响应时间 | 固定15ms | 7-30ms可调 | 10ms固定 |
| 光轴间距选项 | 10/20/40mm三种 | 仅20mm | 10mm/30mm两种 |
| 最大串联数量 | 3套（U/L形） | 不支持串联 | 最多2套 |
| 诊断指示 | 双色LED+7段码 | 单色LED | 双色LED无代码 |
| 防护等级 | IP65 | IP65 | IP67（需加罩） |
| 参考单价 | 中档 | 稍低 | 高30% |
核心优势：
1）免工具快装支架配合激光辅助校准，现场安装耗时较传统光幕缩短50%。
2）智能屏蔽支持固定和飞行两种模式，通过示教盒设定屏蔽区域，适应异形工件通过。
3）双通道OSSD独立短路监控，单通道失效后另一通道仍触发安全信号，符合ISO 13849-1要求。
4）整机功耗≤3W，发热量低，可安装于密闭电柜。
5）通过CE、UL、TUV、CCC多国认证，便于设备全球出口。
6）可选配Modbus RTU通信模块，远程监控光幕状态、故障代码及累计遮挡次数。
选型与使用注意事项：
1）根据设备危险区开口高度选择光幕保护高度，建议覆盖开口上下各50mm。
2）按EN 13855标准计算安全距离：S=1600×(T总)+C，其中T总包含光幕15ms响应时间。
3）发光器与受光器安装偏差角≤±5°，平行度误差≤2mm/m。
4）避免阳光或强白炽灯直射受光器透镜，必要时加装遮光罩。
5）最多串联3套光幕，总电缆长度不超过100m，使用专用Y型连接器。
6）外壳需可靠接地，接地电阻≤4Ω，防止静电积累导致误动作。
常见问题解答：
1）F3SJ光幕能否用于户外？
室外强红外光可能导致误动作，建议仅在室内或有遮阳棚的场所使用；如需户外，选配外部滤光镜片。
2）报警后光幕如何恢复？
排除遮挡物后需手动复位（断电重启或短接复位端子），不可自动恢复以确保安全检查。
3）响应时间15ms是否包含PLC处理？
15ms仅为光幕信号切换时间，PLC扫描周期需额外计入安全距离计算。
4）能否替换现有品牌光幕？
机械安装需重新测量支架尺寸，电气接口为5芯M12连接器，旧系统可能需加装转换模块。
5）长期使用后光轴是否偏移？
内部激光焊接工艺保证无松动，但强烈振动后建议用随附校准工具重新标定。
