资料总结：CKD喜开理低摩擦型气缸

更新时间：2024-12-18 浏览数：64

所属行业：机械设备> 气动元件(机械、工业制品、行业设备)> 气缸

发货地址：

产品规格：--

产品数量：1

包装说明：--

单价：面议

在线留言

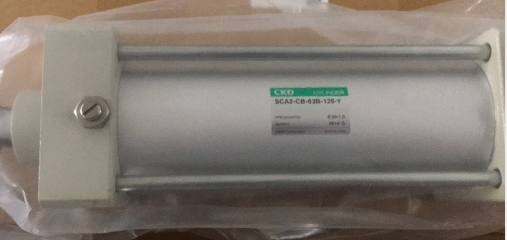

　　资料总结：CKD喜开理低摩擦型气缸

　　SCA2-FA系列气缸型号

　　SCA2-CA-40B-250/Z

　　SCA2-CA-40B-300/Z

　　SCA2-CA-40B-350/Z

　　SCA2-CA-50B-1700/Z

　　SCA2-CA-63B-200/Z

　　SCA2-CA-63B-250/Z

　　SCA2-CA-63B-300/Z

　　SCA2-CA-40B-400/Z

　　SCA2-CA-40B-450/Z

　　SCA2-CA-40B-500/Z

　　SCA2-CA-50B-1800/Z

　　SCA2-CA-50B-1900/Z

　　SCA2-CA-50B-2000/Z

　　SCA2-CA-63B-50/Z

　　SCA2-CA-63B-75/Z

　　SCA2-CA-63B-100/Z

　　SCA2-CA-63B-150/Z

　　SCA2-CA-40B-550/Z

　　SCA2-CA-40B-600/Z

　　SCA2-CA-40B-650/Z

　　SCA2-CA-40B-700/Z

　　规格

　　项目

　　缸径㎜

　　动作方式

　　使用流体

　　高使用压力 MPa

　　低使用压力 MPa

　　保证耐压力 MPa

　　环境温度 ℃

　　配管口径

　　行程允许误差 mm

　　使用活塞速度 mm

　　缓冲

　　给油

　　内部泄漏量 /min

　　SCA2-U

资料总结：CKD喜开理低摩擦型气缸

　　双作用型

　　压缩空气

　　标准行程(mm)

　　25?50?75?100

　　150?200?250

　　300?350?400

　　450?500

　　行程(mm)

　　小行程(mm)

　　注1：有关中间行程，可以1mm为单位进行制作。

　　允许吸收能量

　　略图

　　开关数

　　缸径（mm）

　　前端行程端上不能进行位

　　置检测

　　后端行程端上不能进行位

　　置检测

　　气口气口气口气口气口

　　（单位：mm） ●注1:（）内为R※B（端子箱型）时的数值。

　　●注2:行程为15mm以下时，2个开关有时会同时为ON。这种情况下，请调大开关安装位置之间的距离。

　　带开关的行程

　　后端（孔式））耳轴安装前端（孔式）耳轴安装中间（孔式）耳轴安装同面安装时异面安装时

　　不带缓冲时，则不能吸收外部负荷产生的较大能量。因此，建议同时使用外部缓冲装置。不带缓冲

　　0.067 0.079 0.079 0.201 0.301

　　资料总结：CKD喜开理低摩擦型气缸

功能特点

低摩擦型气缸采用特殊密封与润滑结构，显著降低启动力与运行阻力，适用于精密定位与高频响应场景。

内置缓冲装置可独立调节，吸收活塞端部冲击，延长使用寿命。

支持无给油运行，减少维护频次，降低油雾污染风险。

缸筒内壁经硬质阳极氧化处理，耐磨性提升30%，表面粗糙度Ra≤0.4μm。

活塞密封圈采用聚氨酯材质，耐温范围-20℃～+80℃，泄漏量≤0.05 L/min（ANR）。

可选配磁性开关，行程检测精度±0.5mm，响应时间＜10ms。

缸径范围40～63mm，行程25～2000mm，按1mm增量可定制中间行程。

适用范围

电子装配线：用于PCB板抓取、芯片贴装等需低冲击的精密搬运。

食品包装机械：适用于干燥或轻度油雾环境，避免润滑油污染产品。

半导体设备：硅片传输、晶圆夹持等要求高重复定位精度的工位。

医疗仪器：注射泵推杆、样本转移模块，满足洁净室Class 1000标准。

纺织机械：喷气织机引纬机构，配合高频换向动作减少能耗。

实验室自动化：微量液体分装、试管夹取，保证低摩擦力下平稳运行。

与其他产品对比

| 项目 | 低摩擦型气缸（SCA2-FA系列） | 标准型气缸（CKD SCA2系列） |
|---------------------|---------------------------|---------------------------|
| 启动力（0.3MPa时） | ≤0.8N（缸径40mm） | 2.5N（缸径40mm） |
| 最小使用压力 | 0.05MPa | 0.15MPa |
| 泄漏量（ANR） | ≤0.05 L/min | ≤0.10 L/min |
| 活塞速度范围 | 50～1000 mm/s | 50～800 mm/s |
| 允许吸收能量（缸径63mm） | 0.301 J（无缓冲） | 0.201 J（无缓冲） |
| 给油要求 | 无给油（预润滑） | 需给油 |
| 寿命（全行程循环） | ≥3000万次 | ≥1500万次 |

核心优势

超低摩擦系数：活塞密封采用特殊PTFE复合涂层，动静摩擦系数差值＜0.02，避免“爬行”现象。

高精度控制：配合比例阀可实现±0.1mm定位精度，适合闭环伺服系统。

耐粉尘环境：刮尘环与防尘圈双层设计，IP54防护等级，可适应纺织、木工等粉尘工况。

紧凑化设计：同缸径下长度比标准型缩短15%，节省安装空间。

全行程缓冲可调：缓冲阀带刻度指示，支持现场快速调节至最佳缓冲效果。

内置磁环标配：无需额外加装，降低采购与装配复杂度。

选型与使用注意事项

行程选择：推荐优先选用标准行程（25/50/75/100/150/200/250/300/350/400/450/500mm），非标行程需确认最小行程≥15mm（避免磁性开关干涉）。

负载匹配：缸径40mm气缸最大理论推力（0.3MPa）为377N，实际负载建议≤150N以保证低摩擦特性。

安装方式：优先采用水平安装或耳轴安装，垂直安装时需校核活塞杆自重对寿命的影响。

气源处理：进气端必须安装0.01μm精密过滤器与油雾分离器，油雾器仅在特殊要求时使用。

缓冲调节：初次使用时将缓冲阀全开，根据实际冲击次数逐步旋紧至最低噪音且无回弹。

磁性开关间距：当行程＜15mm时，两开关安装距离应＞10mm，避免同时ON。

环境温度：高于60℃或低于-10℃时需改用耐高温/低温密封件，并重新确认润滑方式。

常见问题解答

低摩擦型气缸能否在真空环境下使用？
标准型不建议在真空环境使用；如需真空，应选用真空用型（SCA2-V系列），其密封结构可耐-101kPa负压。

运行过程中出现“爬行”或抖动如何排查？
先检查气源压力是否稳定（波动＜±0.01MPa），再确认无给油时活塞杆表面润湿状态；若仍抖动，可尝试减半负载或降低速度至100 mm/s以下。

如何验证低摩擦性能是否达标？
在0.1MPa气压下，手动推动活塞杆应感觉均匀无卡滞；使用拉力计测量静态启动力，应低于缸径对应标准值（例：缸径40mm＜1.2N）。

缓冲调节无效时可能的原因？
常见原因为缓冲密封圈磨损或缓冲针阀被异物堵塞；建议拆下缓冲阀清洗，并检查密封圈弹性，必要时更换。

长期停用后首次使用需注意什么？
先通0.2MPa低压空载运行20次，再逐渐加载至额定压力；检查活塞杆表面是否锈蚀，如有则用细砂纸（800目）打磨并涂抹薄层润滑脂。
