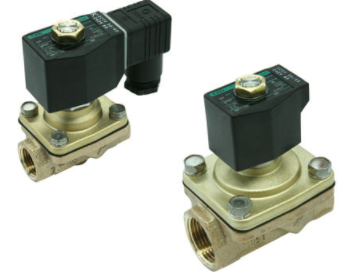

CKD先导式2通电磁阀ADK11系列工作范围
ADK11-15A-02H-DC24V/Z
型号：
ADK11-10A-02E-AC220V???
ADK11-15A-02C-AC220V
ADK11-15A-02G-DC24V?
ADK11-20A-02E-DC24V
ADK11-20A-02ES-24V
ADK11-20A-03MS-24V
ADK11-20A-03A-DC24V
ADK11-20A-03N-DC24V
ADK11-25A-02C-AC110V
ADK11-25A-02ES-24V
ADK12-20A-03KS-24V
产品说明：
1、能控制多种流体
2、提供丰富的选择件
3、阀体采用防锌腐蚀青铜材质
4、阀的流量大大增加，增加了阀的流通能力
- 常闭（通电时通）型、常通（通电时闭）型
- 接管口径：Rc1/4~Rc1
ADK11 ：ADK11系列
20 ：接管口径3/4
A :螺纹种类RC
O :阀体青铜，密封件丁晴橡胶
2E :带DIN端子箱
S :带浪涌吸收器
DC24V ：电压DC24V
- 膜片驱动式
通用规格
选择项规格：密封件材质为氟橡胶时5~90°C
- 环境温度：-10~60°C
ADK11-15A-02HB-DC24V
ADK11-15A-03A-AC220V
ADK11-15A-03A-DC24V
ADK11-10A-02E-DC24V/Z
ADK11-25A-02C-AC110V/Z
ADK11-15A-02H-AC220V/Z
ADK11-20A-02C-AC220V/Z
ADK11-25A-02H-DC24V/Z
ADK11-25A-02E-AC220V/Z
ADK11-15A-02E-AC220V/Z
ADK11-15A-02C-AC220V/Z
ADK11-15A-03H-DC24V
ADK11-20A-03A-DC24V
ADK11-25A-03A-AC220V
ADK11-25A-03A-DC24V
- 耐热等级：
标准规格：B
选择项规格：H
- 环境条件：没有腐蚀性气体和易暴性气体的场所
- 使用流体：
标准规格：空气/惰性气体/低真空(1.33x103 Pa)/水/煤油/(50mm2 /s以下)
选择项规格：其他溶剂系
CKD先导式2通电磁阀ADK11系列工作范围
功能特点：
1. ADK11系列先导式2通电磁阀配备高精度先导阀芯，启闭响应时间≤15ms，满足高频切换需求。
2. 线圈采用H级耐热绝缘材料，允许环境温度-10~60°C时线圈温升不超过80K。
3. 阀体通道内部流道采用圆弧过渡设计，同等口径下Cv值较上一代提升20%。
4. 膜片组件内置加强筋，承受背压能力达1.6MPa，避免频繁开闭导致疲劳破裂。
5. 接线盒标配IP65防护等级，可选配M12接插件实现快速接线。
6. 集成浪涌吸收器（S型），浪涌电压抑制至线圈额定电压的1.2倍以内。
7. 支持底座式安装与管式安装两种方式，适配不同管线布局。
适用范围：
1. 工业自动化气动系统：用于气缸、气动夹具等执行元件的通断控制，工作气压0.15~1.0MPa。
2. 低真空环境：可耐受1.33×103 Pa真空度，适用于真空吸附搬运工位。
3. 水处理与冷却循环：介质温度5~60°C（丁腈橡胶密封）或5~90°C（氟橡胶密封），水质需过滤至50μm以下。
4. 煤油及低粘度油液：运动粘度≤50mm2/s，适用于燃油供油支路或润滑系统。
5. 惰性气体管路：如氮气、氩气，可长期稳定工作，无泄漏率≤1×10?? Pa·m3/s。
6. 高温环境辅助设备：在环境温度60°C以下、无凝露条件下，可可靠运行。
与其他产品对比：
| 对比项目 | ADK11系列先导式2通阀 | 同级别直动式电磁阀 |
|----------|----------------------|--------------------|
| 最大口径 | Rc1（DN25） | 通常≤Rc3/8（DN10） |
| 最低工作压差 | 0.05MPa（膜片开启） | 0MPa（直动可零压） |
| 线圈功耗 | AC220V型功耗8VA，DC24V型功耗6W | 通常12W~20W |
| 先导排气方式 | 内排式（无外泄） | 无先导结构 |
| 流体适应性 | 多流体兼容（需更换密封） | 单一流体专用 |
| 寿命测试 | 1000万次（气动工况） | 200万次~500万次 |
核心优势：
1. ADK11系列先导式2通电磁阀采用防锌腐蚀青铜阀体，通过72小时盐雾测试（ASTM B117），适用于沿海潮湿环境。
2. 膜片与阀座密封面采用锥面线密封，在0.05MPa低压差下仍可保持零泄漏。
3. 先导阀芯内置不锈钢过滤网（孔径0.3mm），有效阻止管路杂质进入先导腔，降低卡涩风险。
4. 所有型号标配手动复位推杆，断电时可手动强制切换阀位，便于调试与应急操作。
5. 线圈引线采用硅橡胶护套，耐温等级达180°C，避免因环境温度叠加线圈温升导致绝缘老化。
6. 支持定制插头方向（90°可调），适应狭窄安装空间的走线需求。
选型与使用注意事项：
1. 介质清洁度：流体中固体颗粒直径应≤0.1mm，建议在阀前安装Y型过滤器（过滤精度100目）。
2. 安装方位：电磁阀应竖直安装（线圈向上），避免水平安装导致膜片受重力偏移影响密封。
3. 电压波动范围：DC电源允许波动±10%，AC电源允许波动±15%，超出范围需加装稳压器。
4. 先导排气口：内排式阀无需接管，但需确保阀体底部排气孔不被异物堵塞。
5. 密封件选择：接触热水或蒸汽需选用氟橡胶（FKM），接触煤油需选用丁腈橡胶（NBR），不可混用。
6. 高频率使用：当工作频率超过10Hz时，建议加装快排阀或选用双线圈保持式型号，防止线圈过热。
7. 配管接头扭矩：Rc螺纹拧紧力矩应控制在15~25N·m（Rc1/2），过大力矩易导致阀体螺纹变形。
常见问题解答：
1. ADK11系列先导式2通电磁阀在低压气路中无法正常开启，如何处理？
检查气源压力是否低于0.05MPa，若低于此值，需更换为直动式电磁阀或增加辅助升压阀。同时确认先导阀芯过滤网未堵塞。
2. 线圈通电后阀体发热严重，是否正常？
线圈在连续通电时表面温升≤80K为正常范围（对应环境25°C时表面温度约105°C）。若超过此值，需检查电压是否过高、频率是否超过额定负载率，或更换H级耐热线圈。
3. 阀体内部出现“嗡嗡”声，如何排查？
一般为先导阀芯密封件振动所致，可尝试调节气源压力至0.4~0.6MPa工作区间；若持续存在，需拆检阀芯密封件是否有异物或磨损。
4. 更换不同介质后密封失效，原因是什么？
不同介质对密封橡胶的溶胀性不同，转换介质时需同步更换对应密封件（如从水换为油需从NBR换为FKM），且需清洗阀体内部残留物质。
5. 电磁阀动作频繁但仍能正常工作，但噪音增大，如何解决？
在阀体底部安装消声器（1/8接口），可降低排气噪音约15dB；同时检查安装底板是否刚度不足导致共振，必要时加装橡胶减振垫。
6. 阀体长期不动作后出现卡死现象，如何预防？
每月至少通电动作3次，每次保持开启时间≥2秒，防止膜片与阀座粘连。若已卡死，可用手动复位推杆反复推拉尝试解卡。
