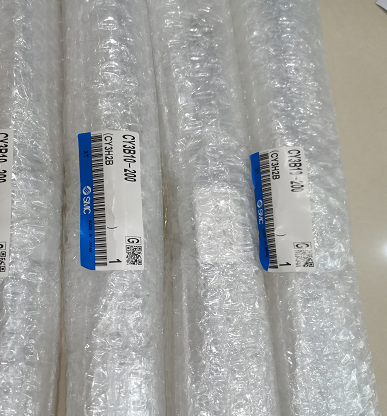

CY3B10-200磁偶式无杆气缸描述
SMC无杆气缸结合面的变形较小，而且很均匀，可在有间隙处更换新的螺栓，
或是适当的加大螺栓的预紧力。按从中间向两边同时紧固，
也就是从垂弧大处或是受力变形大的地方紧固螺栓。理论上来说，
控制螺栓的预紧力可用公式d/L≤A来计算，但由于此计算的数据与测量的手段还在研究当中，
达到推广，多在螺栓的允许的大应力内根据经验而定。
SMC无杆气缸的型号表
MY2C40G-2514H-A93L-XB11
MY2C40G-300
MY2C40G-450H-M9NL
MY2C40G-600H-M9N3
MY2C40G-300-A93L
MY2C40G-310LH-M9P
MY2C40G-310LH-M9PV
MY2C40G-400LH-M9P
MY2H16G-300L-F9NWL
MY2H16G-300L-M9BL
MY2H16G-300L-M9NW
MY2H16G-350L-M9BL
MY2C40G-400LH-M9PV
MY2C40G-450H
日本SMC的磁偶式无杆气缸的技术规格
CY3B 系列 磁偶式无杆气缸 基本形
●CY1系列的进一步改进
●安装尺寸和CY1系列相同，轴承性能提高，滑动阻力降低
●标准：NPT螺纹和G螺纹
字段描述
缸径 10 缸径 10mm
通口螺纹的种类 - Rc/M螺纹
气缸行程 200 气缸行程 200mm
订制规格 - 标准
其他特性
描述
配管连接口径 M5X0.8
导轨形式 基本型
动作方式 双作用
使用流体 空气
保证耐压力 1.05
环境温度 -10～60℃
给油 不给油式
缓冲形式 橡胶缓冲
行程长度允许差 0～+1.0
使用活塞速度 50～500
保持力 53.9
缸筒材质 不锈钢
端盖材质 黄铜
活塞材质 铝合金
安装方式 水平安装 / 倾斜安装 / 垂直安装
低使用压力 0.16
使用压力 0.7
CY3B10-200磁偶式无杆气缸描述
