所属行业：仪器仪表> 自动化仪器设备> 安全栅
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议

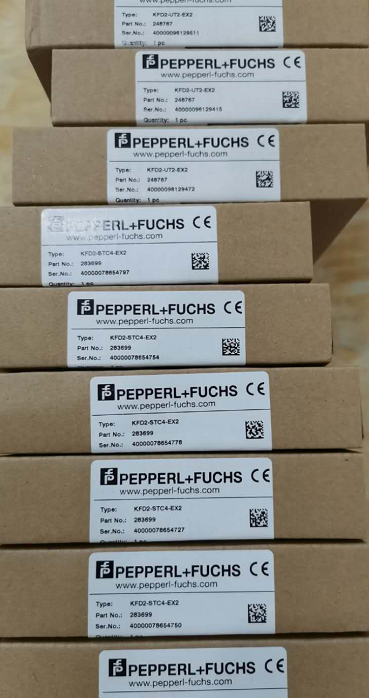

选择倍加福P+F模拟量输入安全栅KFD2-STC5-EX1.2O
输入2线和3线智能发射器和2线智能电流源
信号分配器(1输入2输出)
双输出0/4 mA…
20ma，电流下沉/电流源
带有测试点的终端
到SIL 3 acc。
符合IEC 61508标准
转让分离器
偏差在20°C(68°F)， 0/4…
20 mA
≤10μA，包括校准、线性、滞后、负载和供电电压波动
KFD2-CD-EX1.32(单通道，电流驱动)
KFD2-CD2-EX2(双通道，电流驱动)
KFD2-SCD-EX1.LK(单通道，电流驱动，智能型)
KFD2-SCD2-EX1.LK(单通道，电流驱动，智能型)
KFD2-SCD2-EX2.LK(双通道，电流驱动，智能型)
环境温度≤0.25μA/K的影响
频率范围侧到控制侧:带宽与0.5 Vpp信号0…
7.5 kHz (- 3db)
控制侧到现场侧:带宽0.5 Vpp信号0.3…
7.5 kHz (- 3db)
设置时间200μs
上升时间/下降时间100μs
输出/电源功能绝缘，额定绝缘电压50hz AC
输出/输出功能绝缘，额定绝缘电压50hz AC
指标/ settings
显示元件led
贴标空间用于正面贴标
conformity的
电磁兼容性
指令2014/30/ eu en 61326-1:2013(工业租赁)
Conformity
电磁兼容性2012年9月21日
在61326-3-2:2008
防护等级iec 60529:2001
选择倍加福P+F模拟量输入安全栅KFD2-STC5-EX1.2O
功能特点：
1）倍加福P+F模拟量输入安全栅KFD2-STC5-EX1.2O采用三端口隔离技术，现场侧、控制侧与电源侧之间耐压峰值达2.5 kV AC，符合IEC 61010-1对隔离栅的电气间隙要求。
2）双通道冗余输出设计，每一路均可独立配置为电流源或电流沉模式，输出设定精度±0.05%满量程。
3）内置可插拔测试端子，支持在线校准与故障排查，无需断开回路即可测量现场信号，减少停机时间。
4）模块化卡装结构，宽12.5 mm，适配TS35导轨，单电源供电电压18~30 V DC，功耗≤1.2 W。
5）电磁兼容性通过EN 61326-1工业环境A类限值，辐射与抗扰度均优于标准要求。
6）硬件自诊断功能每100 ms循环检测内部参考电压与温度，故障时输出进入安全状态（0 mA或22 mA可配置）。
7）响应时间≤50 μs（10%~90%阶跃），满足高速过程控制场合对传输延迟的苛刻指标。
8）支持HART协议透明传输，现场侧与系统侧均可双向通信，兼容主流DCS/PLC系统。
适用范围：
1）化工厂防爆区域（0区/1区/2区）内的温度、压力、流量变送器信号隔离与安全栅应用。
2）油气储运罐区，配合2线制或3线制智能变送器实现本安回路设计。
3）制药行业洁净车间，需通过ATEX与IECEx双认证的隔离设备。
4）电力行业电厂锅炉汽包液位测量，要求SIL 3等级安全联锁的电流信号传输。
5）轨道交通车辆牵引系统的电流检测与隔离传输。
6）水处理行业的远程监控系统中，作为信号分配器同时驱动PLC与现场指示表。
7）海洋平台高湿度盐雾环境，设备防护等级IP20配合涂覆三防漆，耐受温度-20~+60 °C。
与其他产品对比：
| 对比项目 | 倍加福KFD2-STC5-EX1.2O | 行业主流隔离栅（如MTL、MCR系列同档型号） |
| --- | --- | --- |
| 通道数 | 1输入2输出（双通道独立隔离） | 多为1入1出或1入2出非独立隔离 |
| 本安参数 | Uo≤28 V, Io≤93 mA, Po≤651 mW（IIC组） | 同级别产品Po通常≤500 mW |
| 带宽（现场→控制） | DC~7.5 kHz（-3 dB），0.5 Vpp | 常见带宽DC~1 kHz |
| 温度漂移 | ≤0.25 μA/K（-20~+60 °C） | 多数产品≤0.5 μA/K |
| 安全完整性等级 | SIL 3（IEC 61508:2010） | 同定位产品多仅达SIL 2 |
| 测试端子 | 标配可插拔测试点 | 需额外购买测试适配器 |
| 认证范围 | ATEX, IECEx, CCC, CE, UKCA | 部分品牌缺少CCC或UKCA |
核心优势：
1）集成SIL 3硬件随机完整性，单通道故障率（PFDavg）≤1.0E-4/年，无需冗余配置即可满足安全仪表系统需求。
2）双输出可分别设定为0~20 mA与4~20 mA，无需额外信号分配器，节省柜内空间与接线成本。
3）内置精密基准源，长期稳定性优于±0.01%FS/年，校准周期可延长至5年，降低运维频次。
4）支持在线热插拔更换模块，底座接线不变，维护时系统无需断电，适用于不允许中断的关键回路。
5）全系列兼容符合NAMUR NE43标准的变送器故障信号识别，智能识别传感器断线或短路状态。
选型与使用注意事项：
1）电源负载计算：单模块最大耗流50 mA，当柜内安装超过20块时，需确认24 V DC电源总容量不低于2.5 A，并考虑启动瞬间浪涌。
2）本安回路参数匹配：现场设备电容/电感不得超过安全栅允许的最大Ci/Li值，否则需串联阻容抑制器，具体参考EN 60079-14附录A。
3）环境湿度控制：相对湿度超过90%（无凝结）时，建议在柜内安装除湿器，否则可能引起绝缘漏电流增大。
4）接地要求：安全栅的接地端子与PE之间电阻≤1 Ω，接地线截面积≥2.5 mm2，避免地环路干扰。
5）备用通道策略：建议每个机柜预留10%空槽位，便于后续增加检测点，且相同型号模块可相互替换。
6）防雷保护：当现场信号电缆穿越室外雷区时，应在安全栅前端加装专用防雷器（如菲尼克斯PT系列），冲击电流能力≥10 kA。
常见问题解答：
1）KFD2-STC5-EX1.2O能否直接连接4线制变送器？
不可以。该安全栅仅支持2线制（回路供电）和3线制变送器，4线制变送器需选用带独立电源端的隔离栅（如KFD2-UT2-Ex系列）。若强行接入，可能因电源冲突导致输出误差或损坏内部电路。
2）模块面板上的绿色LED快闪代表什么含义？
绿色LED以2 Hz频率闪烁表示模块处于启动自检阶段，持续闪烁超过10秒表明系统检测到内部参考电压偏差异常，应立即断电检查供电电压是否在18~30 V范围内。若供电正常，则需返回厂家维修。
3）双输出通道之间是否存在串扰？
根据技术手册，双通道隔离电压峰值≥500 V AC，通道间串扰抑制比≥100 dB（50 Hz），实测在0~20 mA全量程下串扰电流≤0.5 μA，可忽略不计。
4）如何在线更换模块而不影响回路供电？
先确认底座上安装的短接片已正确插入旁路位置，然后直接拔出旧模块，插入新模块，此时现场变送器仍通过底座内部电阻保持回路电流。注意旁路状态不宜超过30分钟，以免电阻过热。
5）该产品是否支持≥700 kPa的高压本安回路？
支持，但需额外选配高压型接线端子（订货号KFD2-HP-EX），最高耐压1 MPa。标准端子仅适用于≤500 kPa的工况，超压使用有气体泄漏风险。
