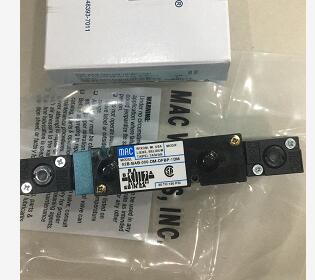

材质说明MAC电磁阀42A-AMA-AJ3-GDDP-2DT
电源条件说明
根据供电电源种类，分别选用交流和直流电磁阀。一般来说交流电源取用方便;
电压规格用尽量优先选用AC220V.DC24V;
电源电压波动通常交流选用+%10%.-15%，直流允许±%10左右，如若超差，须采取稳压措施;
应根据电源容量选择额定电流和消耗功率。须注意交流起动时VA值较高，在容量不足时应优先选用间接导式电磁阀。
安装要求
美国MAC气动阀在安装使用之前，必须对阀门]进行安装前的检查和开关运行试验。只有在运行动作正常的条件下，才能安装使用。
美国MAC气动阀的安装要尽可能使阀i门与管路法兰同心，并加支撑国定。不能使球阀受其它外力作用，以免损坏阀的中密封及阀]变形。造成阀门开关不灵及阀]的损坏而无法使用。
美国MAC气动阀要保证气球阀及气动元件所提供的动力气源必须是洁净。尽可能不带油污及水。清洁度应小于0.4微米。
美国MAC气动阀接入气源之前，必须清洁供气管路，气源接口和开关等器件，以防由于管路不清洁带上污物和泥沙冲入气动执行单元而造成故障。
美国MAC气动阀气动执行器、电磁阀、、过滤器、减压阀等的连接，可用铜管或尼龙管，为以防防尘及减小噪声，排气口应安装消声器或消声节流阀。
美国MAC气动阀安装好以后，对气动阀]应进行试验，给气动执行器加压至额定值,压力为0.4 ~ 0.7mpa,对气动球阀进行开关试验，观察阀门的开闭情况。应转动灵活无卡阻现象。在开关如有卡阻现象可增高气压，反复开关使阀门调到开关灵活即可。
美国MAC气动阀安装调试开关型气动阀时，先用手动装置进行(电磁阀上的手动按钮)调试、动作正常后在通电调试。
美国MAC气动阀应定期进行维护保养阀杆转动处，应三个月加油(机油)- -次。定期对气动执行单元和配合使用的空气过滤器进行放水、排污。正常的情况下六个月检查-次，每年检修- -次。
美国MAC气动阀是一种直角回转结构，由V型阀体、气动执行机构、及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度;超强的剪切能力。
直角回转结构美国MAC=气动阀工作原理
气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀[门自动启闭。它的组成部分为:调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。
直角回转结构美国MAC=气动阀特点
MAC新线國的、椭圆的磁铁通过芯有更多的碰力一出力大
平衡式的设计、不受进气压力的变化影响一出力大
平衡式提动阀、阀杆上无其它轴封一-无磨擦
很强的弹簧回力、在低压时有足够的回位力一出力大
气孔面积为0.0024IN2-不易堵塞
高出力、短行程-反应速度快
短行程、锥形排气底座设计、减少撞击寿命长
零部件少、设计简单故障少
MAC电磁阀以速度快、重复度高、环境耐受性强而著称。MAC电磁阀使用客户45%为包装机械，其余分别为选别机械、轮胎机械、开矿业、汽车工业、电子工业、铝制品工业、木材工业、造纸工业、印刷工业、食品工业及饮料业等
材质说明MAC电磁阀42A-AMA-AJ3-GDDP-2DT
适用行业场景：
1. 包装机械中高速贴标、灌装、封口气动执行器控制。
2. 选别机械中高速分拣、剔除动作精准控制。
3. 轮胎机械中硫化机、成型机气动回路。
4. 汽车工业中焊接夹具、涂装线机器人气动抓手。
5. 电子工业中PCB板插件、贴片机真空吸附切换。
6. 食品饮料行业灌装阀、封罐机快速通断控制。
7. 铝制品工业中压铸机周边自动化气动元件。
与其他产品对比：
| 对比项目 | MAC电磁阀35A-ACA-DDBA-1BA | 行业同类通用型电磁阀 |
| --- | --- | --- |
| 内部泄漏 (at 6bar) | <0.1 cm3/min | 0.3~0.5 cm3/min |
| 响应时间 (on/off) | ≤5ms | 8~15ms |
| 线圈绝缘等级 | H级 (180℃) | F级 (155℃) |
| 防护等级 | IP65 | IP54或IP40 |
| 功耗 (DC24V) | 2.5W | 3.5~5W |
| 先导过滤精度 | 50μm内置 | 无内置过滤或100μm |
| 表面耐腐蚀 | 盐雾96h无锈 | 盐雾48h起锈 |
| 平均无故障寿命 | ≥5000万次 | 2000~3000万次 |
核心优势：
1. 超低泄漏设计减少压缩空气浪费，按年运行8000h计算，单阀可节省气源成本约120元。
2. 快速响应结合≥5000万次寿命，降低设备停机维护频次。
3. 内置过滤器与IP65防护，降低外部气源污染导致阀芯卡滞风险。
4. 宽电压适应性，波动±15%内无需额外稳压装置。
5. 结构紧凑，集成安装节省空间，适合小型化设备。
选型与使用注意事项：
1. 确认气源压力范围0.15~0.7MPa，超出需加调压阀。
2. 线圈电压匹配现场电源，优先DC24V；AC需确认频率。
3. 环境温度-10℃~+60℃，超出选配高温或低温型。
4. 建议水平安装，排气口朝下避免冷凝水积聚。
5. 管道连接前吹扫管路，防止铁屑、密封带碎屑进入。
6. 高频率应用（>10Hz）加装消声器并定期检查弹簧疲劳。
7. 每500万次更换先导滤芯和密封件。
常见问题解答：
1. MAC电磁阀35A-ACA-DDBA-1BA支持手动操作吗？
支持，顶部设有手动复位按钮，断电时可用于测试。
2. 流量系数Cv值是多少？
Cv值为0.08，适合小口径气动执行器控制。
3. 能否用220V交流供电？
不建议，该型号设计为DC24V，交流需选对应型号。
4. 如何判断线圈烧毁？
测量线圈电阻，正常约96Ω（20℃），开路或短路则需更换。
5. 长期不用如何储存？
存放于干燥无尘环境，温度-20~70℃，密封塑料袋防潮。
6. 与42A系列主要区别？
35A为小流量紧凑型，42A流量更大适用于大口径气缸。
7. 能否反向安装？
不可，阀体有流向箭头标识，反向会导致功能失效。
