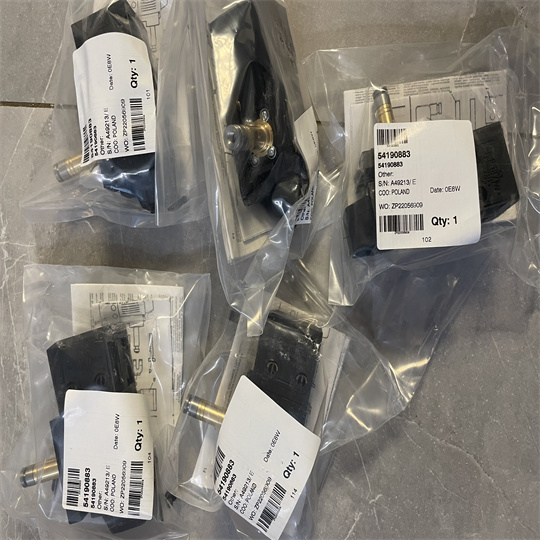

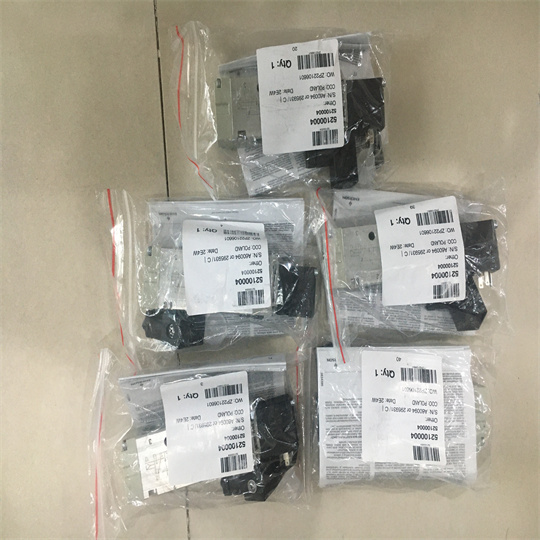

5811110100 德国AVENTICS的五通换向阀
AVENTICS? 581- 尺寸 1 标准阀门
换向阀型号
5811290450
5811291650
5811291450
5811292650
5811170430
5811171530
5811171430
5811172530
5811172430
5811292450
5811293650
5811293450
AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
AVENTICS? 二位五通换向阀, 系列 581, 尺寸1 5811110100
2位5通双电控电磁阀控制双作用气缸:左侧线圈得电状态:电磁阀左侧线圈得电，电磁阀P口与A口通，气源由A口进入双作用气动活塞驱动部-侧气室，推动活塞到气缸另一侧，B口与S口相通，与B口相通的气动活塞驱动部的另一侧气室为排气状态，在另一侧线圈不得电之前会保持该状态不动；
右侧线圈得电状态:电磁阀右侧线圈得电，电磁阀P口与B口通，气源由B口进入双作用气动活塞驱动部一侧气室， 推动活塞到气缸另一侧，A口与R口相通，与A口相通的气动活塞驱动部的另一侧气室为排气状态，在另一侧线圈不得电之前会保持该状态不动。
规格
操作电子
额定流量Qn1400 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸B型 工业
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度22 mm
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC5 W
流动电导系数C5.2 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置
