原装SMC磁性开关D-M9BSDPC导线引出方式
用途：
磁性开关可以用来检测电路或机械运动的状态，另一
种磁性开关就是市场上所说接近开关、门磁开关、又
离大于电感传感器。响应曲线与磁场的方向有关
。特点有工作可靠、寿命长、功耗低、复定位精度高
叫感应开关，此产品广泛引用到防盗门、家用门、打
开关是接近传感器，它响应于一个的磁常作用距
印机、传真机、电话机、等电子仪器设备上面。磁性
、操作频率高以及适应恶劣的工作环境等。
DM12P-06NU
D-M9NWV
DL08-03
D-B30
D-F79L
D-F9PVL
D-J79WSDPC
D-90AL
D-B30J
特性：
1)寿命:
2)有接点
有接点开关的寿命标称值为500万回。但是根据所带
a)有接点
舌簧接点在开闭时产生的弹动，会造成输出信号有振
负载情况的不同，其寿命值也会有比
b)无接点
较大的区别，-般分布在几百万回~ 1500万回之间。
是半*的。
半:并不是指没有寿命的限制。
2)振荡现象:
b)无接点
无接点开关的内部由于没有机械式的接点，因此寿命
荡的现象。
由于使用三极管进行
型号：
DL08-02S
D-F79MDPC
D-F9PVZ
D-J79Z-61
D-90L
D-B31
D-F79SAPC
D-F9PW
D-K39
DM12P-06NU-C1
DL10-04
DM6-06NU
D-M9BWSDPC
D-M9PSDPC
D- 58
D-A96
D-F6BL
D-F9P SAPC
D-J79SBPC
D-73H
D-A96L
D-F79
D-F9P SC
D- J79SDPC
D-79L
D-A96V
D-F79F
D-F9P SDPC
D-J79W
D-90
D-A96VL
D-F79FL
D-F9PV
D- J79WL
D-90A
D-93A
D-B31J
D-F79SDPC
D-F9PWL
D-K39A
DL10-04S
DM6P-04NU-C1
DM12-06N-C1
D-M9NV
DM-C-6

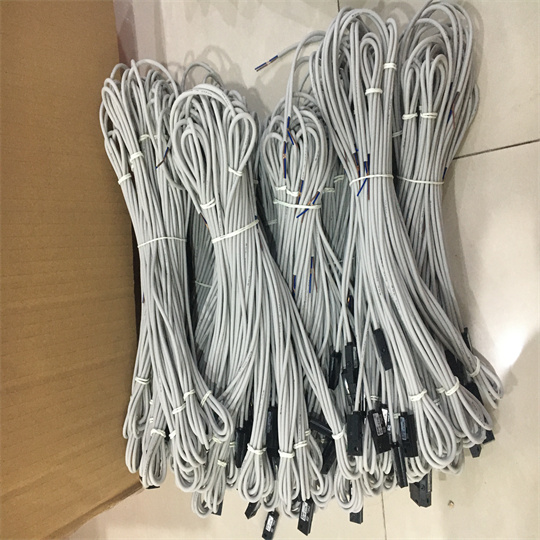

原装SMC磁性开关D-M9BSDPC导线引出方式
功能特点：
1）原装SMC磁性开关D-M9BSDPC导线引出方式采用预制电缆直出结构，免去现场接头工序，降低接触不良风险。
2）内部集成瞬态抑制二极管，反极性保护与过流保护兼备，适配DC5-24V宽幅电源。
3）无触点霍尔效应元件，无机械弹动，输出波形无毛刺，适合PLC高速计数。
4）外壳为增强PBT材质，耐油、耐酸碱，满足IP67防护等级，可在冷却液飞溅环境工作。
5）内置双色LED指示灯（绿/红），正常状态绿灯常亮，动作后红灯点亮，方便现场巡检。
6）响应时间≤0.1ms，远高于传统舌簧管，满足高频率往复气缸检测需求。
适用行业场景：
1）气动执行元件（如标准T型槽气缸）的活塞位置终点与中间位感应。
2）包装流水线中抓取吸盘、升降台的到位确认。
3）锂电池卷绕机、点胶机等对信号抖动敏感的精密设备。
4）食品饮料灌装线，需频繁水洗杀菌的工况环境。
5）汽车焊装线夹具开合状态监控，配合安全继电器实现门禁联锁。
与其他产品对比：
对比项目 D-M9BSDPC（无触点） 传统有触点舌簧开关
响应时间 ≤0.1ms 0.5~1.5ms
机械寿命 理论无限（电子开关） 500万~1500万次（触点氧化/磨损）
抗冲击振动 30G，无弹跳 10G以下，易误动作
输出电平 标准NPN/PNP可配置 干接点，需外部上拉
功耗 静态≤0.5mA，动作≤15mA 静态0mA，动作时发热
EMC抗扰 内置滤波电容，通过IEC 61000-4-2 4级 无防护，易受变频器干扰
核心优势：
1）超薄主体厚度仅6mm，可安装在狭窄导轨间隙，不干涉气缸动作。
2）标配2米PVC耐油电缆，线径0.15mm2×3芯，抗弯折次数超过50万次。
3）工作温度范围-20℃~85℃，低温不脆化，高温不衰减。
4）适用沟槽深度公差±0.2mm，无需调整安装块，节省调试工时。
5）通过SMC原厂100%全检老化测试，年失效率低于0.01%。
选型与使用注意事项：
1）确认气缸沟槽型号：D-M9BSDPC适配9mm槽宽，其他槽宽需选用对应适配器。
2）导线长度标准2m，若超过5m需加算电压降，确保负载端电压≥4.5V。
3）负载电流不得超过100mA（DC），感性负载必须并联续流二极管。
4）安装时传感器正面标记“N”指向缸筒南磁极，反装将导致常开/常闭功能颠倒。
5）多台并联使用时，传感器间距离≥10mm，避免磁场互扰。
6）定期检查电缆护套有无破损，更换周期建议每2年（高弯折场合）或每5年（固定布线场合）。
常见问题解答：
1）Q：D-M9BSDPC能否直接替换老款D-M9B舌簧开关？
A：可替换，但需注意接线极性：D-M9BSDPC为有极性NPN输出，而D-M9B为无极性干接点，更换时需在PLC侧重新配置输入类型。
2）Q：导线断裂后能否自己剪断重接？
A：不建议自行剪断，因出厂时电缆与传感器内部已做应力消除和密封。若长度不足，应使用原厂延长线（型号CA-M9-*）并对插口做防水处理。
3）Q：产品质保期内出现误动作如何处理？
A：首先检查安装方向与磁场强度，其次用万用表测量输出端在强磁铁靠近时是否稳定低电平（NPN型）。确认异常后凭标签条码联系代理商，SMC提供3年免费换新（非人为损坏）。
